2005 Kawasaki Vulcan 1500 Drifter Optional Parts Diagram

← All diagrams

Find the part on the Optional Parts diagram for your 2005 Kawasaki Vulcan 1500 Drifter, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

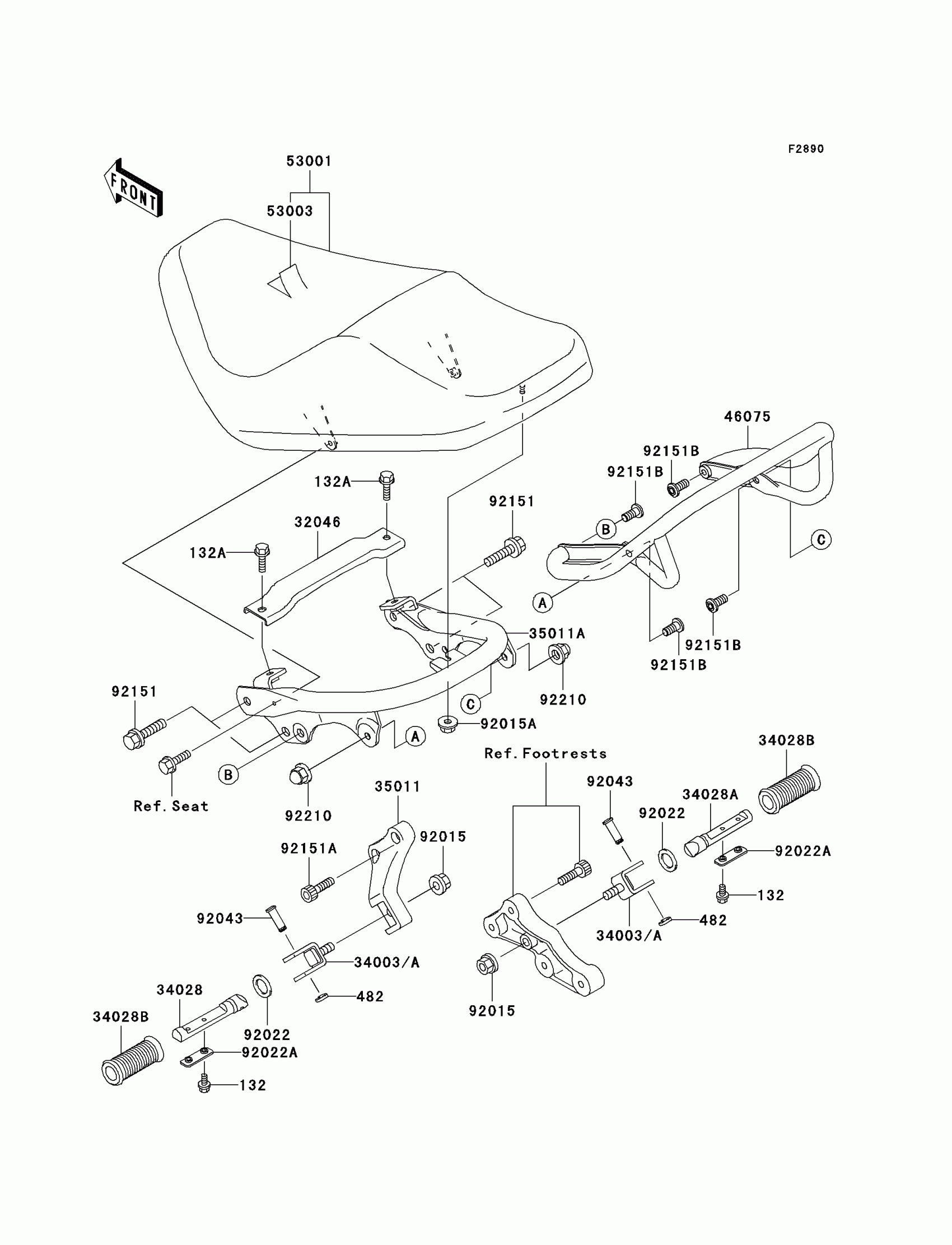

2005 Kawasaki Vulcan 1500 Drifter Optional Parts Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

132

BOLT-FLANGED-SMALL,5X10

132J0510

1
Out of stock

132A

BOLT-FLANGED-SMALL,8X16

132J0816

1
Out of stock

482

CIRCLIP-TYPE-E

482L7000

1

$3.12

In stock

32046

BRACKET-SEAT

32046-1478

1
Out of stock

34003

HOLDER-STEP,RR

34003-0015

1

$38.70

In stock

34028

STEP,RR,LH

34028-1219

1
Out of stock

34028A

STEP,RR,RH

34028-1220

1

$49.59

In stock

34028B

STEP,RR,RUBBER

34028-1221

1
Out of stock

35011

STAY,REAR STEP,LH

35011-1770

1

$84.78

In stock

35011A

STAY,SEAT

35011-1968

1

$253.47

In stock

46075

GRIP

46075-1186

1

$210.26

In stock

53001

SEAT-ASSY,DUAL,BLACK

53001-1886-MA

1

$758.50

In stock

53003

LEATHER,SEAT,BLACK

53003-1431-MA

1

$274.45

In stock

92015

NUT,FLANGED,10MM

92015-1428

1

$3.97

In stock

92015A

1

$3.72

In stock

92022

WASHER,20X30X2.3

92022-1568

1

$3.85

In stock

92022A

WASHER,STEP

92022-1874

1
Out of stock

92043

PIN,8X36.5

92043-1339

1

$7.71

In stock

92151

BOLT,FLANGED,10X18

92151-1440

1

$3.92

In stock

92151A

BOLT,SOCKET,8X25

92151-1525

1

$2.51

In stock

92151B

BOLT,SOCKET,10X22

92151-1577

1

$2.42

In stock

92210

NUT,CAP,10MM

92210-1189

1
Out of stock
