2004 Yamaha Venture 700 (VT70J) SKI Diagram

← All diagrams

Find the part on the SKI diagram for your 2004 Yamaha Venture 700 (VT70J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

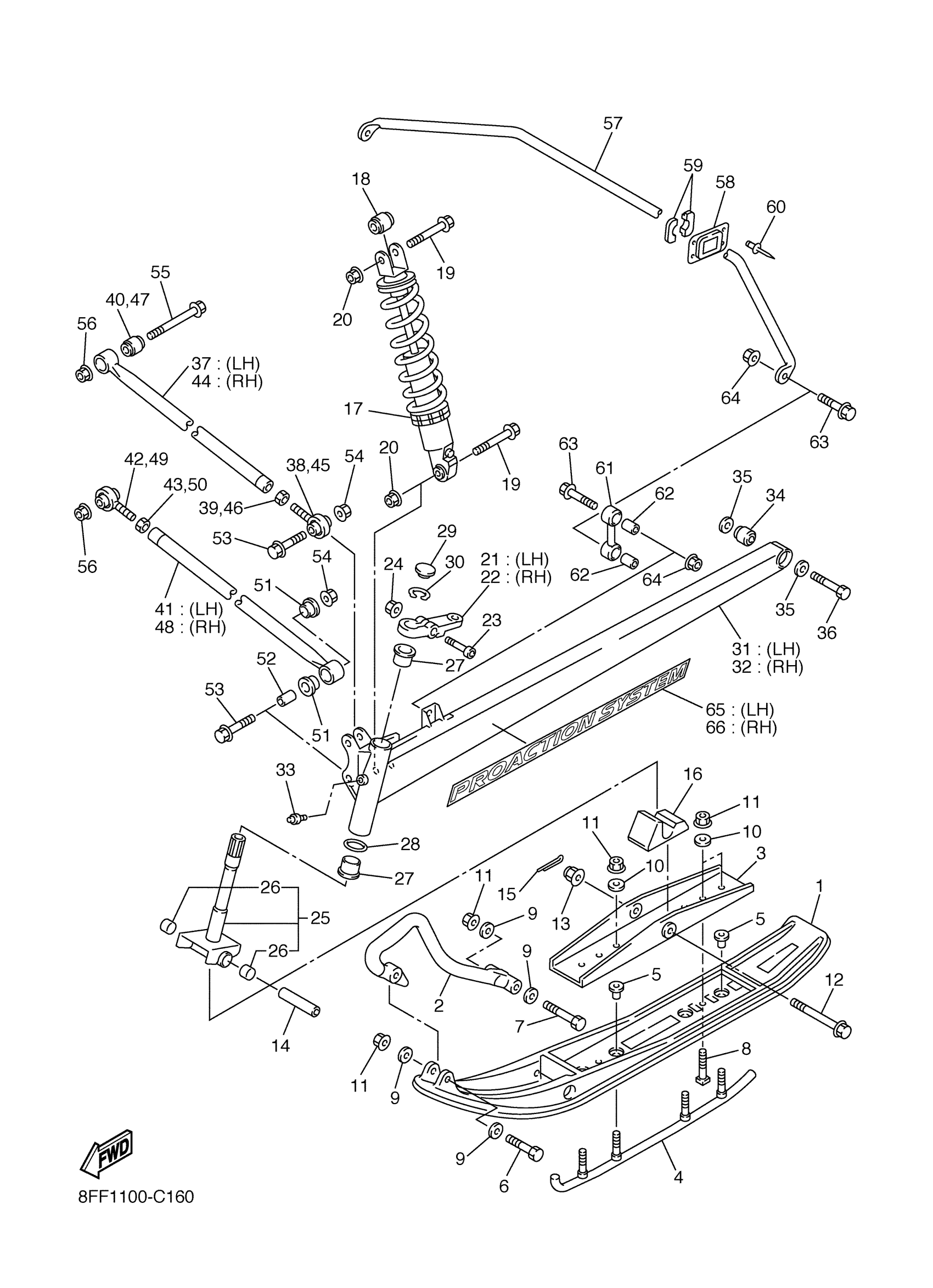

2004 Yamaha Venture 700 (VT70J) SKI Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI 1

8EK-23711-00-00

1

$230.14

In stock

2

BLACK 8DM HANDLE PLASTIC

8DM-23712-00-BK

1
Out of stock

3

SADDLE 1

8DM-23766-00-00

1
Out of stock

4

SKI RUNNER KIT

SMA-F3731-EK-00

1
Out of stock

5

BUSH, SKI 1

8EK-F3751-00-00

1

$5.66

In stock

6

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

7

BOLT, HEXAGON

97027-08100-00

1

$4.55

In stock

8

BOLT, SQUARE

90108-08002-00

1

$11.40

In stock

9

WASHER, PLATE (3L7)

90201-08784-00

1

$2.54

In stock

10

WASHER, PLATE(3XP)

90201-086P8-00

1

$4.35

In stock

11

NUT, NYLON

95717-08300-00

1

$2.57

In stock

12

BOLT, WASHER BASED(8AB)

90105-10712-00

1
Out of stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

COLLAR

90387-1012H-00

1

$20.68

In stock

15

PIN, COTTER

91490-20025-00

1

$1.31

In stock

16

STOPPER 1

8CR-23743-10-00

—

$22.97

In stock

17

ABSORBER ASSY 1

8EX-2376A-00-00

—
Out of stock

18

BUSH

8CR-2376B-00-00

1
Out of stock

19

BOLT, FLANGE

90105-10030-00

—

$7.54

In stock

20

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

21

ARM, OUTSIDE 1

8EK-23851-00-00

—

$123.00

In stock

22

ARM, OUTSIDE 2

8EK-23852-00-00

—
Out of stock

23

BOLT, SOCKET

91314-08035-00

—
Out of stock

24

NUT, U FLANGE(4KG)

95604-08200-00

—

$2.17

In stock

25

COLUMN, SKI ASSY

8EK-23803-00-00

1
Out of stock

26

BUSH, BIMETAL FORMED(8CJ)

90384-16251-00

—

$6.17

In stock

27

BUSH, SOLID

90381-25115-00

—

$8.09

In stock

28

WASHER, PLATE (25G)

90201-301G3-00

—

$7.25

In stock

29

CAP 1

8CR-23741-10-00

—

$5.75

In stock

30

CIRCLIP(JF7)

99009-25400-00

—

$6.68

In stock

31

ARM, FRONT 1

8DM-2382E-10-00

1
Out of stock

32

ARM, FRONT 2

8DM-2382F-10-00

1
Out of stock

33

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

34

DAMPER

8CR-2516A-00-00

—

$22.92

In stock

35

WASHER, PLATE(8CJ)

90201-120T5-00

—

$4.91

In stock

36

BOLT(8CJ)

90101-12046-00

—

$7.57

In stock

37

ARM, CONTROL 1

8EK-2384E-00-00

1
Out of stock

38

JOINT 2

8EK-23823-00-00

—

$74.20

In stock

39

NUT, HEXAGON

95337-12600-00

—
Out of stock

40

INSERT

8EK-23775-00-00

1
Out of stock

41

ARM, CONTROL 2

8EK-2384F-00-00

1
Out of stock

42

JOINT 3

8EK-23832-00-00

—
Out of stock

43

NUT

95314-14600-00

1
Out of stock

44

ARM, CONTROL 1

8EK-2384E-00-00

1
Out of stock

45

JOINT 2

8EK-23823-00-00

—

$74.20

In stock

46

NUT, HEXAGON

95337-12600-00

—
Out of stock

47

INSERT

8EK-23775-00-00

1
Out of stock

48

ARM, CONTROL 2

8EK-2384F-00-00

1
Out of stock

49

JOINT 3

8EK-23832-00-00

—
Out of stock

50

NUT

95314-14600-00

1
Out of stock

51

BUSH, SOLID(8CJ)

90381-17110-00

—

$8.08

In stock

52

COLLAR(8CJ)

90387-1009K-00

—

$22.03

In stock

53

BOLT, FLANGE

90105-10030-00

—

$7.54

In stock

54

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

55

BOLT, FLANGE

90105-12012-00

1
Out of stock

56

NUT, U FLANGE

95607-12200-00

—

$5.43

In stock

57

BAR, STABILIZER FRONT

8CW-2386E-00-00

—

$195.77

In stock

58

COVER, STABILIZER FRONT

8CR-2386H-00-00

1
Out of stock

59

BUSH, STABILIZER FRONT

8CW-2386G-00-00

1
Out of stock

60

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

61

JOINT, STABILIZER 1

8CR-2385L-00-00

—

$112.95

In stock

62

COLLAR(8V7)

90387-087L3-00

—

$7.92

In stock

63

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

64

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

65

EMBLEM 15

8EA-77371-30-00

—

$26.35

In stock

66

EMBLEM 16

8EA-77372-30-00

—
Out of stock
