2004 Yamaha Venture 600 (VT60J) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2004 Yamaha Venture 600 (VT60J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

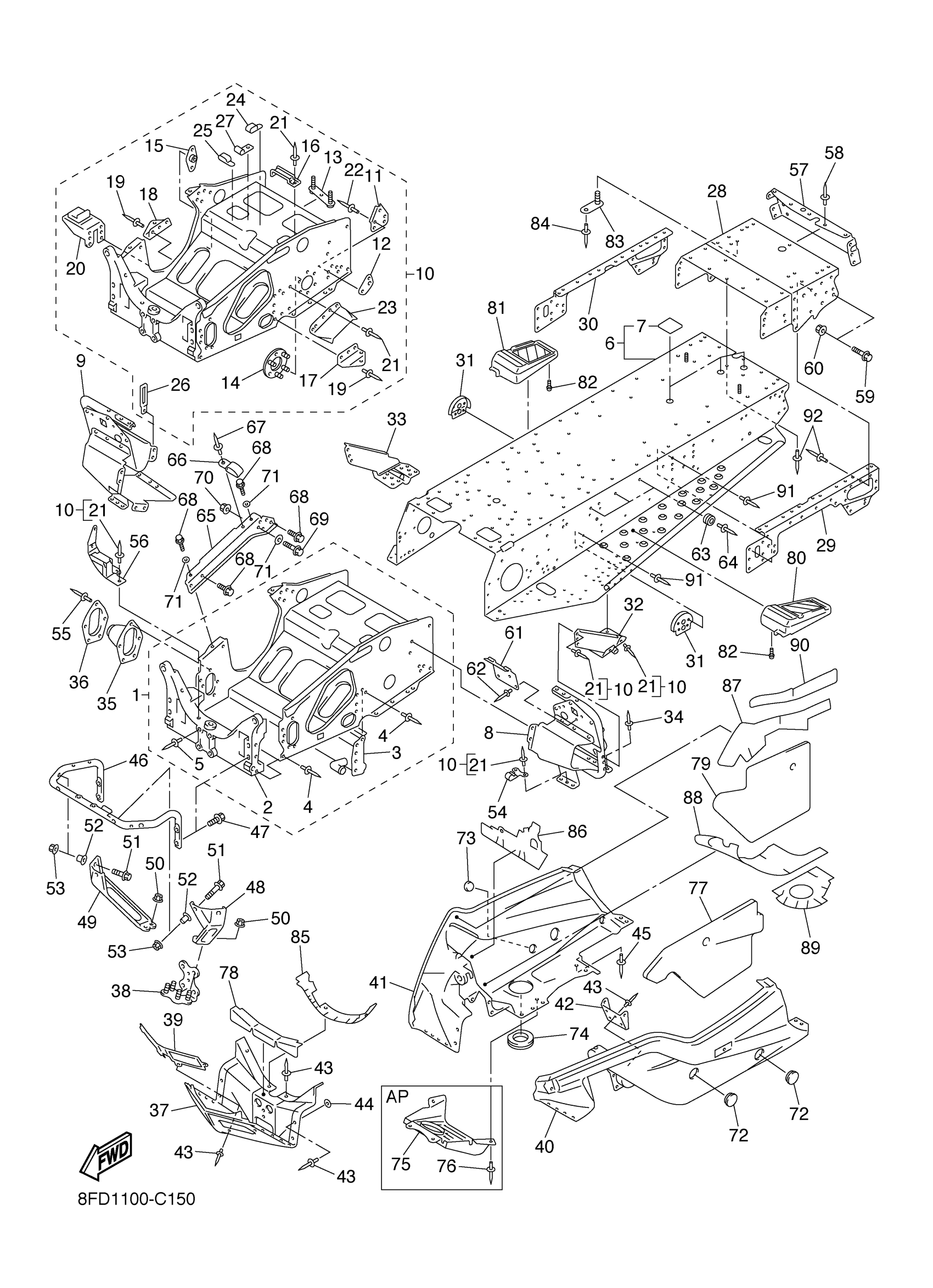

2004 Yamaha Venture 600 (VT60J) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8FD-21940-09-00

1
Out of stock

2

. BULKHEAD

8EK-2191A-00-00

1
Out of stock

3

. HEAT EXCHANGER ASSY

8EX-12440-10-00

1
Out of stock

4

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

5

RIVET, BLIND (8J5)

90267-48057-00

1
Out of stock

6

REAR FRAME COMP.

8FF-21950-09-00

1
Out of stock

7

COVER 3

8CR-2198J-00-00

—

$3.11

In stock

8

FOOTREST COMP. 1

8EK-21960-09-00

1
Out of stock

9

FOOTREST COMP. 2

8EK-21970-09-00

1
Out of stock

10

FRAME CONNECTION KIT

8EX-W2195-00-00

1
Out of stock

11

BRACKET, MAIN TRACK 1

8CR-21943-01-00

1

$3.54

In stock

12

BRACKET, MAIN TRACK 2

8CR-21953-00-00

1

$2.89

In stock

13

BRACKET 3

8CR-2196F-00-00

—

$5.80

In stock

14

1

$17.68

In stock

15

BRACKET, CHAIN HOUSING

8CR-21939-01-00

1

$5.35

In stock

16

CLAMP, FUEL PIPE

8DN-21977-00-00

—

$3.38

In stock

17

PANEL, SUB FRAME 6

8EK-21917-00-00

—

$21.06

In stock

18

PANEL, SUB FRAME 7

8EK-21918-00-00

—

$21.06

In stock

19

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

20

STAY, MUFFLER

8EX-2194J-00-00

—

$60.00

In stock

21

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

22

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

23

COVER 2

8CR-2198G-01-00

—

$14.69

In stock

24

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

25

CLAMP(8CR)

90461-06142-00

—
Out of stock

26

CLAMP

90462-10236-00

—

$8.97

In stock

27

CLAMP

90461-10148-00

—

$8.78

In stock

28

PANEL,SUB-FRAME5

8CW-21916-02-00

—

$287.49

In stock

29

PATCH 4

8CW-21964-02-00

1
Out of stock

30

PATCH 5

8CW-21965-02-00

1
Out of stock

31

BRACKET, MAIN TRACK 1

8CW-21943-00-00

—

$4.11

In stock

32

PIPE, PIVOT 1

8DF-21941-00-00

1
Out of stock

33

PIPE, PIVOT 2

8DF-21951-00-00

—

$53.55

In stock

34

RIVET

90269-07080-00

—

$3.37

In stock

35

COVER 1

8DN-2198F-00-00

1
Out of stock

36

PLATE, STRG BRACKET 1

8CR-2195E-00-00

—
Out of stock

37

PANEL, SUB FRAME 1

8EX-21912-00-00

1
Out of stock

38

PLATE, BACK UP

8EK-23788-00-00

1
Out of stock

39

STAY 4

8CR-77128-00-00

1
Out of stock

40

FRAME UNDER 1

8EK-2196A-01-00

1
Out of stock

41

FRAME, UNDER 2

8EK-2196E-01-00

1
Out of stock

42

BRACKET, GUARD FITTING

8EK-21972-00-00

1
Out of stock

43

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

44

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

45

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

46

BUMPER, FRONT 2

8EK-77512-00-00

—

$100.68

In stock

47

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

48

BRACKET, FRONT

8EK-21949-00-00

1
Out of stock

49

BRACKET, FRONT BUMPER

8EK-21959-00-00

—

$43.45

In stock

50

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

51

BOLT, FLANGE

95817-08035-00

—

$6.68

In stock

52

COLLAR

90387-08015-00

—

$4.86

In stock

53

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

54

CLAMP, WIREHARNESS

8EK-21999-00-00

—

$4.65

In stock

55

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

56

BRACKET, SPRING

8EX-21971-00-00

—

$36.06

In stock

57

REINEFORCEMENT, FRAME REAR 1

8CR-21923-02-00

1
Out of stock

58

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

59

BOLT, SMALL FLANGE

95027-08016-00

—
Out of stock

60

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

61

HOOK

8CR-21973-00-00

1
Out of stock

62

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

63

BUTT0N

81K-2471F-00-00

—
Out of stock

64

RIVET, BLIND(81K)

90267-40135-00

1
Out of stock

65

REINEFORCEMENT, FRAME REAR 1

8CR-21921-01-00

1
Out of stock

66

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

67

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

68

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

69

BOLT,FLANGE

95817-10065-00

—

$4.72

In stock

70

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

71

WASHER, PLAIN(3BM)

92907-10200-00

—
Out of stock

72

PLUG (8H8)

90338-44093-00

—

$13.91

In stock

73

PLUG(8CJ)

90338-30256-00

—

$7.15

In stock

74

SPACER

8DF-21998-10-00

—

$23.63

In stock

75

PROTECTOR, MUFFLER

8EN-2194H-00-00

1
Out of stock

76

RIVET, BLIND

90267-49004-00

1
Out of stock

77

LINING, SHROUD 2

8EK-77262-00-00

—

$39.77

In stock

78

LINING, SHROUD 3

8EK-77263-00-00

—

$12.12

In stock

79

LINING, SHROUD 4

8EK-77264-10-00

—
Out of stock

80

FOOTREST, REAR 1

8DM-27431-03-00

—

$30.91

In stock

81

FOOTREST, REAR 2

8DM-27441-03-00

—

$34.34

In stock

82

SCREW, TAPPING(4TV)

90167-05078-00

—

$5.12

In stock

83

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

84

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

85

LINING, SHROUD 4

8EX-77264-00-00

—
Out of stock

86

LINING, SHROUD 5

8EX-77265-00-00

—

$4.48

In stock

87

LINING, SHROUD 6

8EX-77266-00-00

—
Out of stock

88

LINING, SHROUD 7

8EX-77267-00-00

1
Out of stock

89

LINING,SHROUD 8

8EX-77268-00-00

—
Out of stock

90

TAPE,5

8EX-7717J-00-00

—

$6.28

In stock

91

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

92

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock
