2001 Yamaha VT500XLF 8DX3 Brake Diagram

← All diagrams

Find the part on the Brake diagram for your 2001 Yamaha VT500XLF 8DX3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

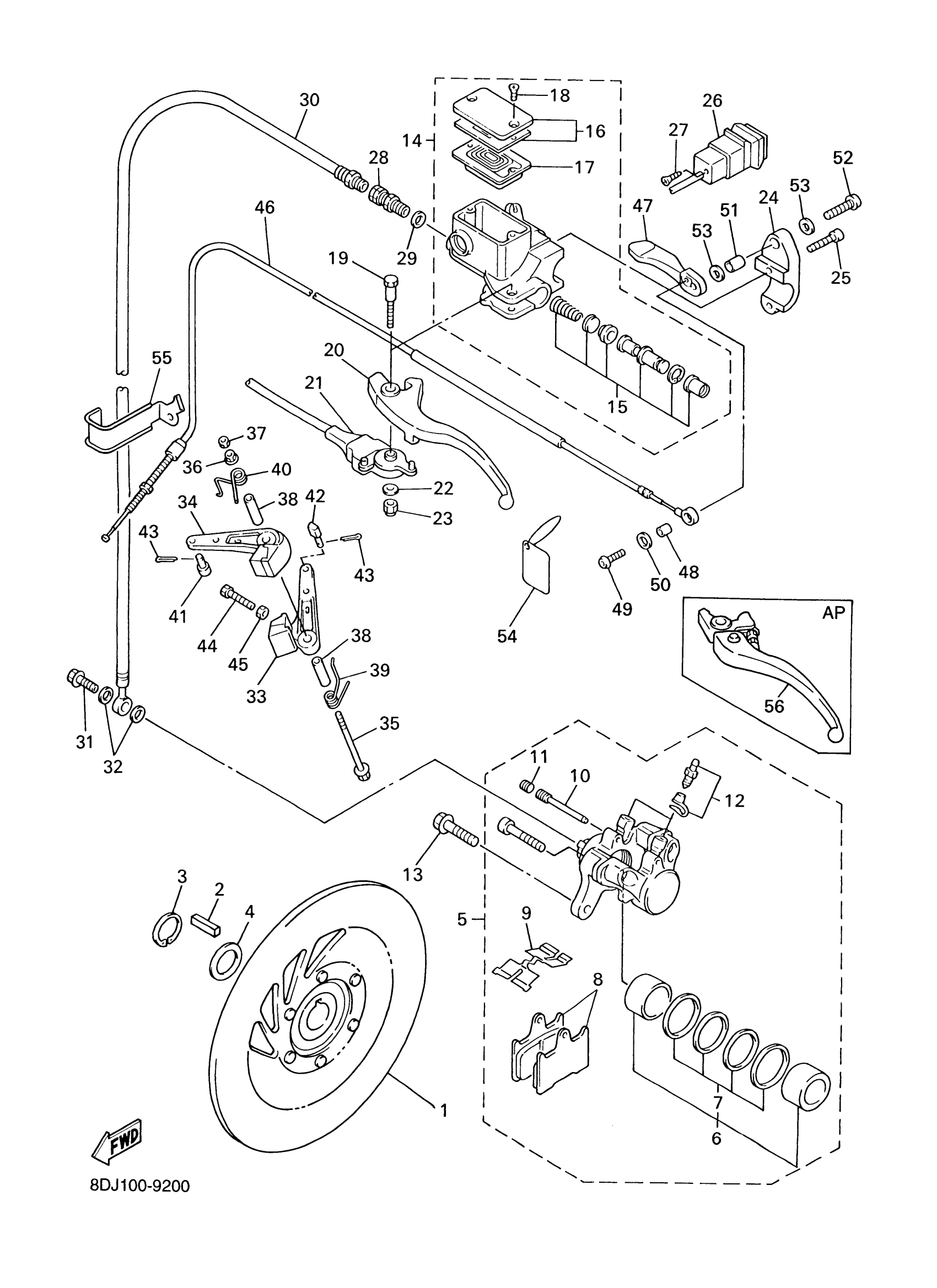

2001 Yamaha VT500XLF 8DX3 Brake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

DISC BRAKE ASSY

8DJ-2581T-00-00

—

$243.06

In stock

2

KEY, SLIDING(88K)

90281-07004-00

1

$11.12

In stock

3

CIRCLIP(8CJ)

93410-27080-00

1

$2.28

In stock

4

WASHER, PLATE

90201-270U5-00

1
Out of stock

5

CALIPER ASSY (LEFT)

8DJ-2580T-00-00

—

$564.99

In stock

6

PISTON ASSY, CALIPER

8CR-W0057-00-00

—

$64.74

In stock

7

CALIPER SEAL KIT

8CR-W0047-00-00

1

$18.65

In stock

8

BRAKE PAD KIT 2

8DJ-W0046-01-00

1
Out of stock

9

SUPPORT, PAD

8CR-25919-00-00

—
Out of stock

10

PIN, PAD

8CR-25924-00-00

1

$11.26

In stock

11

BOLT

8CR-25926-00-00

—
Out of stock

12

BLEED SCREW KIT

8CR-W0048-00-00

1
Out of stock

13

BOLT, WASHER BASED(1AR)

90105-10634-00

1

$6.41

In stock

14

MASTER CYLINDER SUB ASSY

8DF-W2587-40-00

1
Out of stock

15

CYLINDER KIT, MASTER

8CR-W0041-00-00

1

$47.42

In stock

16

RESERVOIR CAP SET

8CR-W2585-00-00

—

$35.75

In stock

17

DIAPHRAGM, RESERVOIR

55U-25854-00-00

—

$21.68

In stock

18

SCREW, FLAT

98707-04012-00

—

$1.43

In stock

19

BOLT, LEVER

8CR-2589F-00-00

—

$6.06

In stock

20

LEVER 1

8CR-83912-00-00

—

$39.83

In stock

21

STOP SWITCH ASSY

8CR-82530-01-00

—

$37.85

In stock

22

WASHER, PLAIN

8CR-8398X-00-00

—

$8.77

In stock

23

NUT, NYLON

95707-05300-00

—

$2.74

In stock

24

HOLDER, MASTER CYLINDER

8CR-25867-00-00

1
Out of stock

25

BOLT,SOCKET

91317-06025-00

—

$2.05

In stock

26

BEAM SWITCH ASSY

8K4-83950-01-00

—

$60.08

In stock

27

SCREW

8CR-2589H-00-00

1
Out of stock

28

JOINT

3LC-25885-00-00

—

$24.57

In stock

29

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

30

HOSE, BRAKE 1

8DF-25872-20-00

1
Out of stock

31

BOLT, UNION(3GM)

90401-10159-00

—

$8.85

In stock

32

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

33

CALIPER BODY COMP.1

8DJ-25730-00-00

1
Out of stock

34

CALIPER BODY COMP. 2

8DJ-25740-00-00

—

$53.80

In stock

35

BOLT, FLANGE

90105-08094-00

1
Out of stock

36

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

37

NUT, HEXAGON SMALL

95317-08700-00

—

$7.05

In stock

38

COLLAR(82M)

90387-084R5-00

—
Out of stock

39

SPRING, TORSION(8CJ)

90508-291B2-00

—

$3.86

In stock

40

SPRING, TORSION

90508-291B1-00

1
Out of stock

41

PIN

90249-06009-00

1
Out of stock

42

PIN (810)

90249-06012-00

—

$9.91

In stock

43

PIN, COTTER (648)

91490-20015-00

—

$1.85

In stock

44

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

45

NUT(JN5)

95317-06700-00

—

$6.69

In stock

46

CABLE, BRAKE

8CR-26351-03-00

—

$67.25

In stock

47

LEVER 2

8CR-83922-00-00

—
Out of stock

48

COLLAR

90387-06043-00

—

$6.68

In stock

49

BOLT, BUTTON HEAD

92017-06014-00

—

$2.78

In stock

50

. WASHER, PLATE

90201-06050-00

1
Out of stock

51

COLLAR

90387-081M9-00

1

$1.89

In stock

52

BOLT, BUTTON

92017-08020-00

—

$5.86

In stock

53

WASHER PLATE 141181390000

90201-08085-00

—

$6.38

In stock

54

TAG, CAUTION

8CR-23496-00-00

1
Out of stock

55

HOLDER, BRAKE HOSE

8DF-25886-00-00

—

$11.97

In stock

56

LEVER 1

8DN-83912-00-00

—

$51.94

In stock
