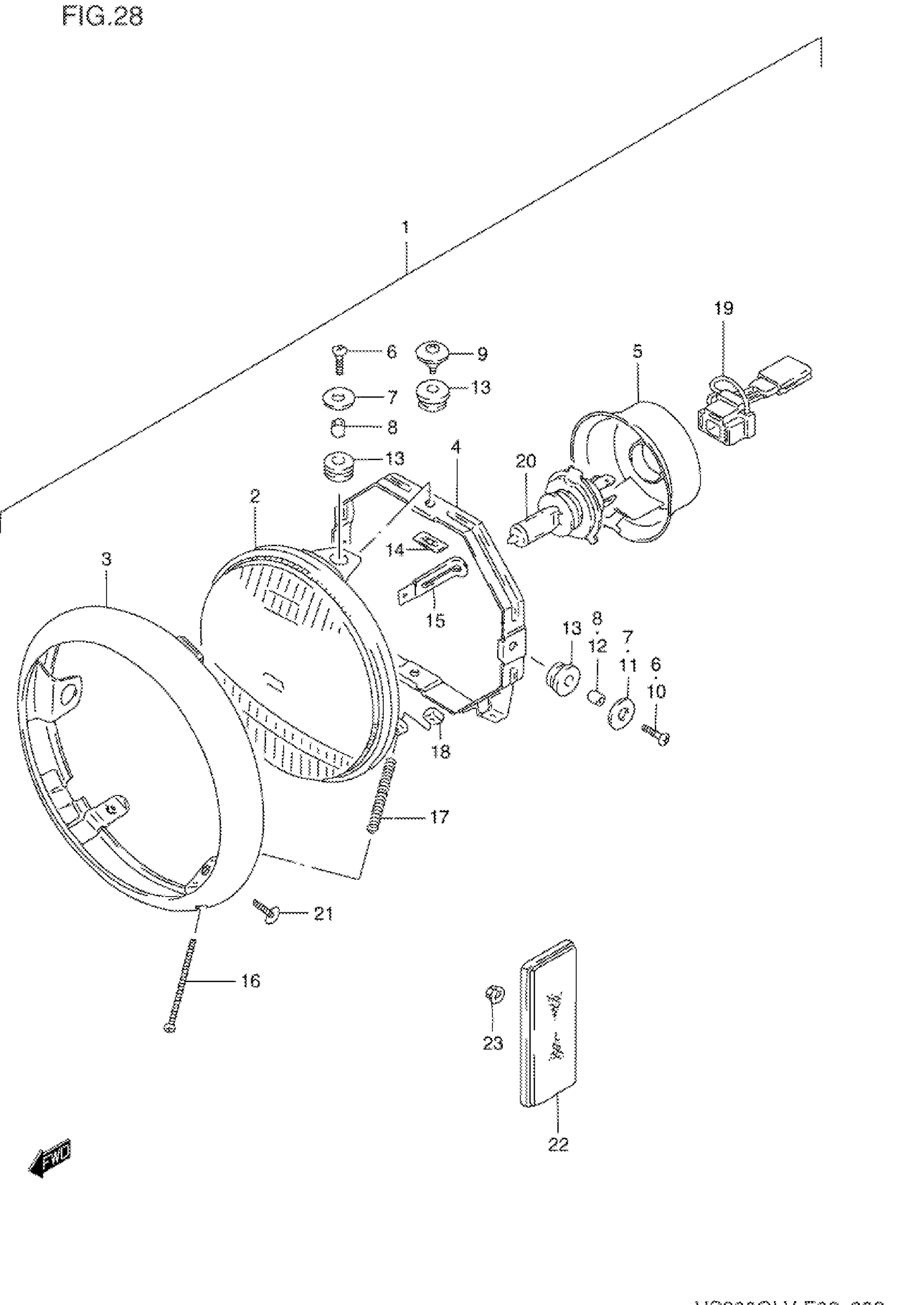

Suzuki VS800GLV (1997) HEADLAMP Diagram

#

Description
Price

1

HEADLAMP ASSY | Includes Item(s) 2 - 19 This part replaces 35100-38A30-999.

35100-38A62-999

Unavailable

2

UNIT, LAMP

35121-38A30

Unavailable

3

RIM

35111-38A00

Unavailable

4

RING, MOUNTING

35130-38A00

Unavailable

5

COVER, SOCKET

35173-38A00

Unavailable

6

SCREW | MODEL N/P/R

09125-05102

Unavailable

7

WASHER (5.5X18X1) | MODEL N/P/R This part replaces 35138-45230.

09160-05045

Unavailable

8

SPACER | MODEL N/P/R

35133-45230

Unavailable

9

$4.53

10

SCREW | MODEL S/T/V

09125-05102

Unavailable

11

WASHER (5.5X18X1) | MODEL S/T/V This part replaces 09160-05003.

09160-05045

Unavailable

12

SPACER | MODEL S/T/V

35133-45230

Unavailable

13

CUSHION

35139-45230

Unavailable

14

NUT

35155-48510

Unavailable

15

CLAMP

09404-06429

Unavailable

16

SCREW | MODEL N/P/R This part replaces 35151-49430.

09125-04020

Unavailable

16

SCREW, ADJUST | MODEL S/T/V

35151-38A00

Unavailable

17

SPRING, HEADLAMP ADJUST | MODEL N/P/R This part replaces 35154-49430.

35154-31300

Unavailable

17

SPRING | MODEL S/T/V

35154-31300

Unavailable

18

NUT

35135-45600

Unavailable

19

SOCKET

36853-38A00

Unavailable

20

BULB (12V,60/55W)

09471-12060

Unavailable

21

SCREW | MODEL N/P/R/S

09125-05068

Unavailable

21

SCREW | MODEL T/V

02142-05127

Unavailable

22

REFLEX REFLECTOR, FRONT SIDE

35950-43431

Unavailable

23

NUT | MODEL N/P This part replaces 08316-10053.

08316-1005A

Unavailable

23

NUT | MODEL R/S/T/V This part replaces 08310-00053.

08310-0005A

Unavailable
