CRANKCASE COVER

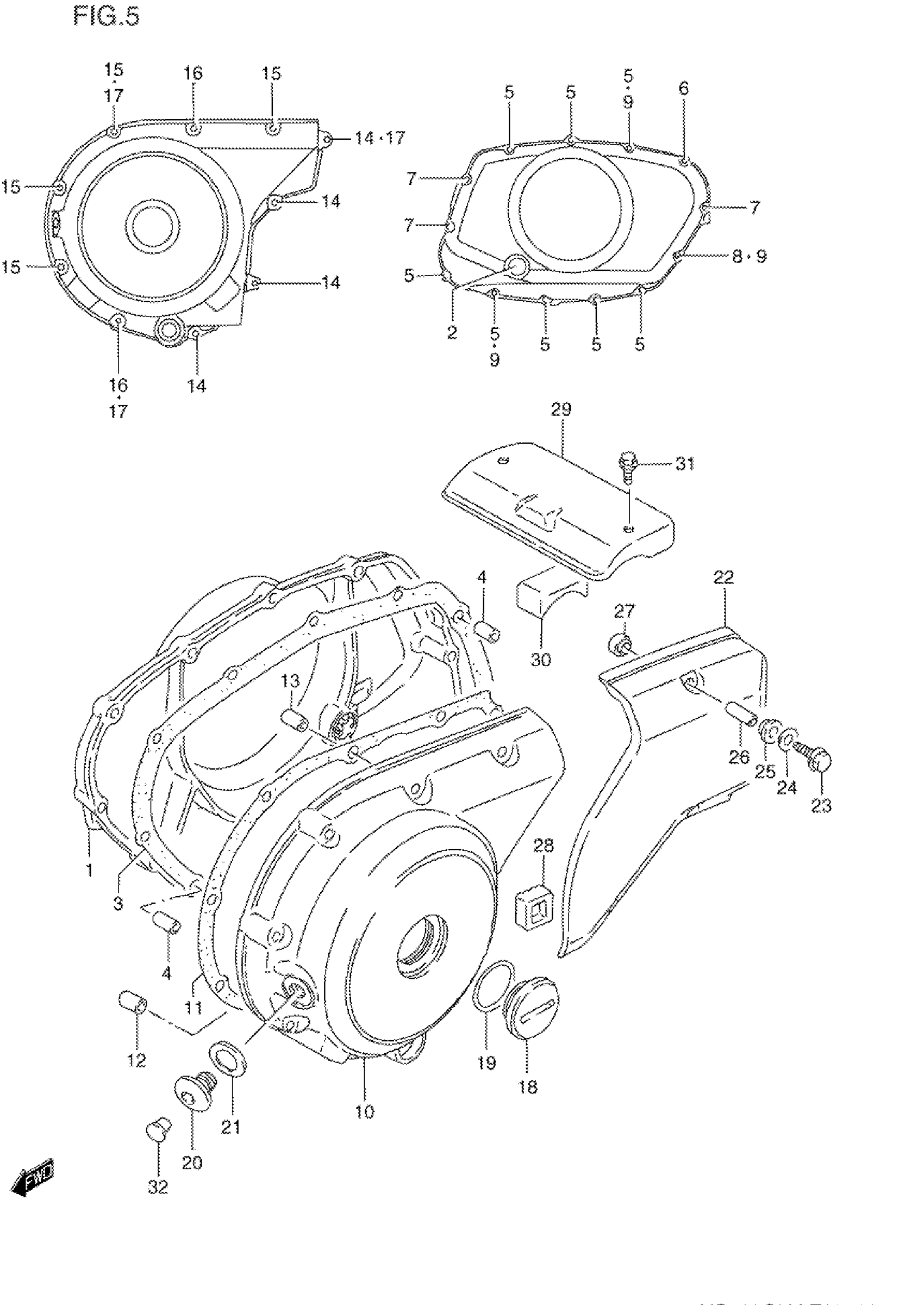

Suzuki VS800GLV (1997) CRANKCASE COVER Diagram
#
1
COVER, CLUTCH | Includes Item(s) 2
11340-38A00
Unavailable
2
LENS, OIL LEVEL
11971-33210
Unavailable
3
GASKET, CLUTCH COVER | MODEL N/P This part replaces 11482-38A00-H17.
11482-41F00
Unavailable
3
GASKET, CLUTCH COVER | MODEL R/S/T/V This part replaces 11482-38A10.
11482-41F00
Unavailable
5
BOLT
01547-06307
Unavailable
6
BOLT
01547-06357
Unavailable
7
BOLT
01547-06457
Unavailable
8
BOLT
01547-06607
Unavailable
9
GASKET (5.8X13X1.2) | MODEL N/P/R
09168-06023
Unavailable
9
GASKET (5.8X11X1.2) | MODEL S/T/V
09168-06024
Unavailable
10
COVER, GENERATOR | MODEL N/P This part replaces 11351-38A01.
11351-38A02
Unavailable
10
COVER, GENERATOR | MODEL R/S
11351-38A02
Unavailable
10
COVER, GENERATOR | MODEL T/V
11351-45C20
Unavailable
11
GASKET, GENERATOR COVER This part replaces 11483-38A00-H17.
11483-41F00
Unavailable
12
PIN (11X20) | MODEL N/P/R/S/T This part replaces 09206-11005.
09206-11017
Unavailable
12
PIN | MODEL V
09206-11017
Unavailable
14
BOLT
01547-06307
Unavailable
15
BOLT
01547-06407
Unavailable
16
BOLT
01547-06507
Unavailable
17
GASKET (5.8X13X1.2) | MODEL N/P/R
09168-06023
Unavailable
17
GASKET (5.8X11X1.2) | MODEL S/T/V
09168-06024
Unavailable
18
PLUG, ACCESS
09259-36008
Unavailable
19
.O-RING (D:3.1,ID:32.7)
09280-33004
Unavailable
20
PLUG, SHAFT This part replaces 09248-14005.
09248-14011
Unavailable
21
GASKET (14.1X18X1.5) | MODEL N/P/R
09168-14004
Unavailable
21
GASKET (13.8X18.8X0.4) | MODEL S/T/V
09168-14002
Unavailable
22
COVER, SECONDARY DRIVE
11361-38A50
Unavailable
23
BOLT
01547-06457
Unavailable
24
WASHER This part replaces 09160-06097.
09160-06125
Unavailable
25
CUSHION, OUTER
09161-09006
Unavailable
26
SPACER, LICENSE LAMP | MODEL N/P/R/S/T This part replaces 09180-06160.
09180-06278
Unavailable
26
SPACER | MODEL V
09180-06278
Unavailable
27
CUSHION, INNER
09161-09005
Unavailable
28
DAMPER, SECONDARY COVER
11369-38A00
Unavailable
29
COVER, STARTER MOTOR | MODEL N/P/R/S This part replaces 31210-38A00.
31210-38A01
Unavailable
29
COVER, STARTER MOTOR | MODEL T/V
31210-38A01
Unavailable
30
DAMPER
31212-38A00
Unavailable
31
BOLT
01547-05087
Unavailable
32
CAP
09250-08014
Unavailable
