TRANSMISSION

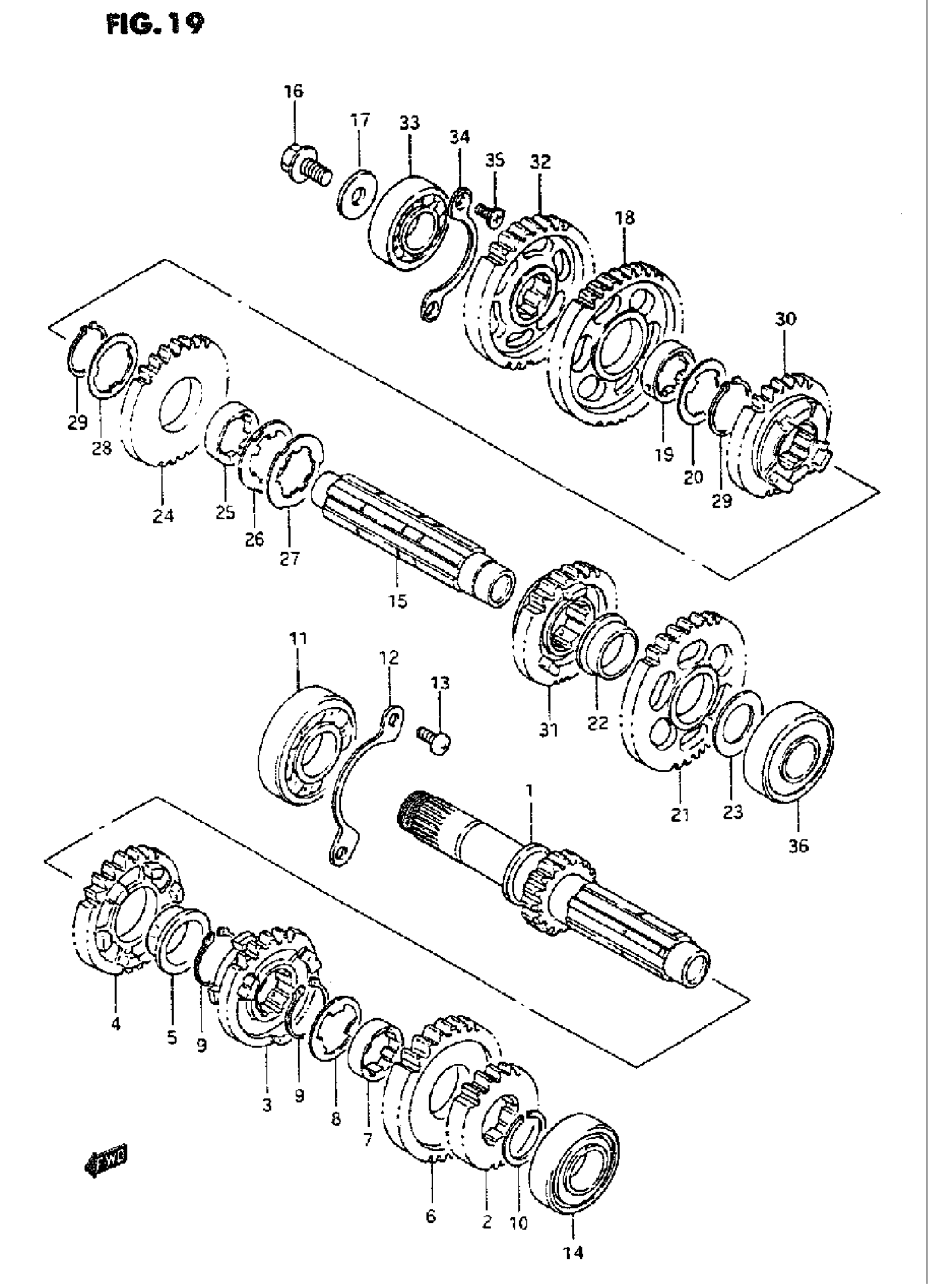

Suzuki VS800GL (1995) TRANSMISSION Diagram
#
1
COUNTERSHAFT (NT:14) | MODEL N
24100-38813
Unavailable
1
COUNTERSHAFT (NT:14) | MODEL P/R/S/T
24100-38820
Unavailable
2
GEAR, 2ND DRIVE (NT:19) | MODEL N
24221-38A01
Unavailable
2
GEAR, 2ND DRIVE (NT:19) | MODEL P/R/S This part replaces 24221-38A20.
24221-38A01
Unavailable
2
GEAR, 2ND DRIVE (NT:19) | MODEL T
24221-38A01
Unavailable
3
GEAR, 3RD DRIVE (NT:22) | MODEL N/P/R/S This part replaces 24231-38A01.
24231-45C00
Unavailable
3
GEAR, 3RD DRIVE (NT:22) | MODEL T
24231-45C00
Unavailable
4
GEAR, 4TH DRIVE (NT:25)
24241-38A00
Unavailable
5
BUSH, 2ND DRIVEN This part replaces 09301-25001.
24322-19F00
Unavailable
6
GEAR, 5TH DRIVE (NT:27) This part replaces 24251-38A00.
24251-38A01
Unavailable
7
BUSH,6TH DRIVE GEAR This part replaces 24252-38A00.
24252-38A10
Unavailable
8
WASHER
09167-25016
Unavailable
9
SNAP RING
09380-25003
Unavailable
10
CIRCLIP
09380-25010
Unavailable
11
HEARING, RH
09262-25080
Unavailable
12
RETAINER
24741-38A00
Unavailable
13
SCREW | MODEL N/P This part replaces 02112-06126.
02112-0612A
Unavailable
13
SCREW | MODEL R/S/T This part replaces 02112-06123.
02112-0612A
Unavailable
14
BEARING, DRIVE SHAFT, LH This part replaces 09262-20081.
09262-20139
Unavailable
15
DRIVESHAFT
24131-38A03
Unavailable
16
NOZZLE,DRIVE SHAFT
24135-38A02
Unavailable
17
WASHER
08211-10305
Unavailable
18
GEAR, 1ST DRIVEN (NT:32) | MODEL N
24311-38A01
Unavailable
18
GEAR, 1ST DRIVEN (NT:32) | MODEL P/R/S/T
24311-38A20
Unavailable
19
BUSH
24332-07A00
Unavailable
20
WASHER, LH
09167-28001
Unavailable
21
GEAR, 2ND DRIVEN (NT:31) | MODEL N
24321-38A00
Unavailable
21
GEAR, 2ND DRIVEN (NT:31) | MODEL P/R/S This part replaces 24321-38A20.
24321-38A00
Unavailable
21
GEAR, 2ND DRIVEN (NT:31) | MODEL T
24321-38A00
Unavailable
22
BUSH
09301-22002
Unavailable
24
GEAR, 3RD DRIVEN (NT:27)
24331-38A02
Unavailable
25
BUSH
24332-07A00
Unavailable
26
LOCK WASHER, RH
09169-28001
Unavailable
27
LOCK WASHER, LH
09167-28002
Unavailable
28
WASHER
09167-28001
Unavailable
29
CIRCLIP This part replaces 08331-31286.
08331-31289
Unavailable
30
GEAR, 4TH DRIVEN (NT:25) | MODEL N/P/R/S This part replaces 24341-38A01.
24341-45C00
Unavailable
30
GEAR, 4TH DRIVEN (NT:25) | MODEL T
24341-45C00
Unavailable
31
GEAR, 5TH DRIVEN (NT:23) This part replaces 24351-38A02.
24351-38A03
Unavailable
32
GEAR, REDUCTION DRIVE (NT:30)
24621-38A00
Unavailable
33
BEARING, RH
09262-20073
Unavailable
34
RETAINER
24751-38A00
Unavailable
35
SCREW | MODEL N/P This part replaces 02122-06128.
02122-06127
Unavailable
35
SCREW | MODEL R/S/T This part replaces 02122-06123.
02122-0612A
Unavailable
36
BEARING, LH
09262-20080
Unavailable
