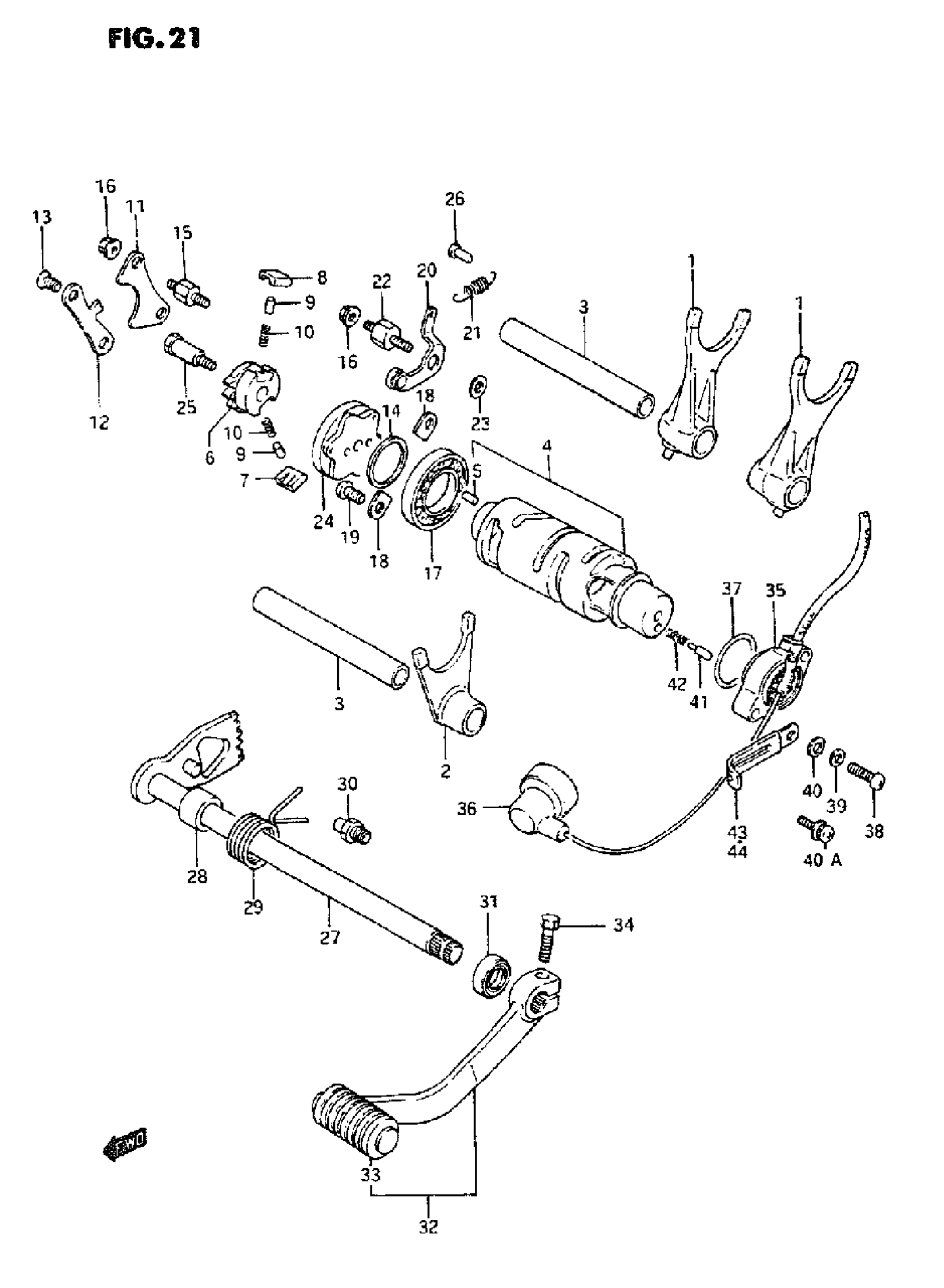

Suzuki VS800GL (1995) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, GEAR SHIFTING NO.1

25211-38A02

Unavailable

2

FORK, GEAR SHIFTING NO.2

25221-38A01

Unavailable

3

SHAFT, GEAR SHIFTING FORK

25411-38A00

Unavailable

4

CAM, GEAR SHIFTING

25310-38A03

Unavailable

5

PIN (4X13.8)

04221-04089

Unavailable

6

GEAR, GEAR SHIFT CAM DRIVEN This part replaces 25322-31301.

25322-31310

Unavailable

7

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

8

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

9

PIN

09261-05003

Unavailable

10

SPRING

09440-04003

Unavailable

11

LIFTER, PAWL

25331-38A00

Unavailable

12

GUIDE, CAM

25341-38A00

Unavailable

13

SCREW | MODEL N/P This part replaces 02122-06128.

02122-06127

Unavailable

13

SCREW | MODEL R/S/T This part replaces 02122-06123.

02122-0612A

Unavailable

14

WASHER (25X32X3)

09160-25059

Unavailable

15

BOSS

25332-38A00

Unavailable

16

NUT | MODEL N/P This part replaces 09159-06017.

08319-31067

Unavailable

16

NUT | MODEL R/S/T This part replaces 08316-10063.

08316-1006B

Unavailable

17

BEARING (25X47X8) | MODEL N/P This part replaces 09262-25002.

09262-25006

Unavailable

17

BEARING (25X47X8) | MODEL R/S/T

09262-25006

Unavailable

18

RETAINER | MODEL N/P This part replaces 24741-20A10.

24741-21A00

Unavailable

18

RETAINER, BEARING | MODEL R/S/T

24741-21A00

Unavailable

19

SCREW | MODEL N/P This part replaces 02112-06128.

02112-06127

Unavailable

19

SCREW | MODEL R/S/T This part replaces 02112-06123.

02112-0612A

Unavailable

20

STOPPER, CAM

25350-38A00

Unavailable

21

SPRING

09443-09027

Unavailable

22

SUPPORT

25355-38A00

Unavailable

23

WASHER

08211-06141

Unavailable

24

PLATE, STOPPER

25380-38A02

Unavailable

25

PIN

25312-38A00

Unavailable

26

HOOK

09223-04001

Unavailable

27

SHAFT, GEAR SHIFTING

25510-38A00

Unavailable

28

SPACER (12X20X15.3)

09180-12068

Unavailable

29

SPRING | MODEL N/P/R/S This part replaces 09444-26012.

09444-26013

Unavailable

29

SPRING | MODEL T

09444-26013

Unavailable

30

STOPPER, ARM This part replaces 25671-01000.

25671-01011

Unavailable

31

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

32

LEVER ASSY, GEAR SHIFTING

25600-38A00

Unavailable

33

COVER

25652-20C00

Unavailable

34

BOLT | MODEL N/P This part replaces 01107-06207.

01500-06207

Unavailable

34

BOLT, GEAR SHIFT LINK | MODEL R/S/T This part replaces 01500-06203.

01500-0620A

Unavailable

35

BODY, SWITCH

37720-38A40

Unavailable

36

CAP

36618-43410

Unavailable

37

0 RING (0:2.4, ID:26.2) | MODEL N/P/R/S

09280-26005

Unavailable

37

0 RING (D:2.4, ID:25.7) | MODEL I

09280-26007

Unavailable

38

SCREW | MODEL N/P This part replaces 02112-05208.

02112-05207

Unavailable

39

LOCK WASHER | MODEL N/P This part replaces 08321-21057.

08321-0105A

Unavailable

40

WASHER | MODEL N/P This part replaces 08322-21057.

08322-01057

Unavailable

41

CONTACT, SWITCH

09209-05011

Unavailable

42

SPRING

09440-04010

Unavailable

43

CLAMP (L:60) This part replaces 09404-05401.

09404-06429

Unavailable

44

CLAMP | MODEL N/P This part replaces 09404-06204.

09404-06039

Unavailable

44

CLAMP | MODEL R/S/T This part replaces 09404-06207.

09404-06039

Unavailable

44

GEAR & CASE SET, FINAL BEVEL This part replaces 27300-38835.

27300-38836

Unavailable
