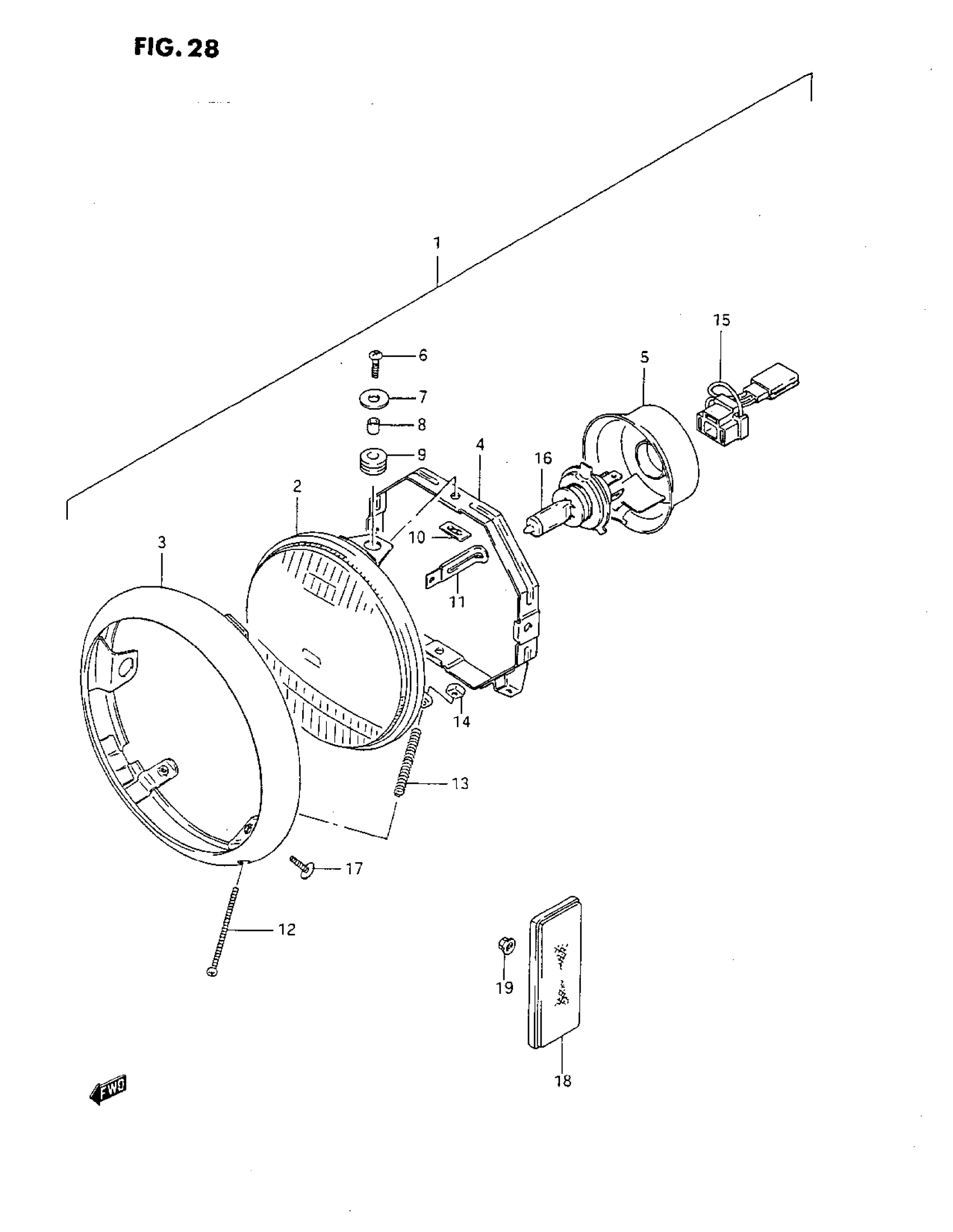

Suzuki VS800GL (1993) HEADLAMP Diagram

#

Description
Price

1

HEADLAMP ASSY This part replaces 35100-38A30-999.

35100-38A62-999

Unavailable

2

UNIT, LAMP

35121-38A30

Unavailable

3

RIM

35111-38A00

Unavailable

4

RING, MOUNTING

35130-38A00

Unavailable

5

COVER, SOCKET

35173-38A00

Unavailable

6

SCREW

09125-05102

Unavailable

7

WASHER (5.5X18X1) This part replaces 35138-45230.

09160-05045

Unavailable

8

SPACER

35133-45230

Unavailable

9

CUSHION

35139-45230

Unavailable

10

NUT

35155-48510

Unavailable

11

CLAMP (L:60) This part replaces 09404-05401.

09404-06429

Unavailable

12

SCREW This part replaces 35151-49430.

09125-04020

Unavailable

13

SPRING, HEADLAMP ADJUST This part replaces 35154-49430.

35154-31300

Unavailable

14

NUT

35135-45600

Unavailable

15

SOCKET

36853-38A00

Unavailable

16

BULB (12V, 60/55W)

09471-12060

Unavailable

17

SCREW

09125-05068

Unavailable

18

REFLEX REFLECTOR, FRONT SIDE

35950-43431

Unavailable

19

NUT | MODEL N/P This part replaces 08316-16056.

08316-1005A

Unavailable

19

NUT | MODEL R This part replaces 08310-00053.

08310-0005A

Unavailable
