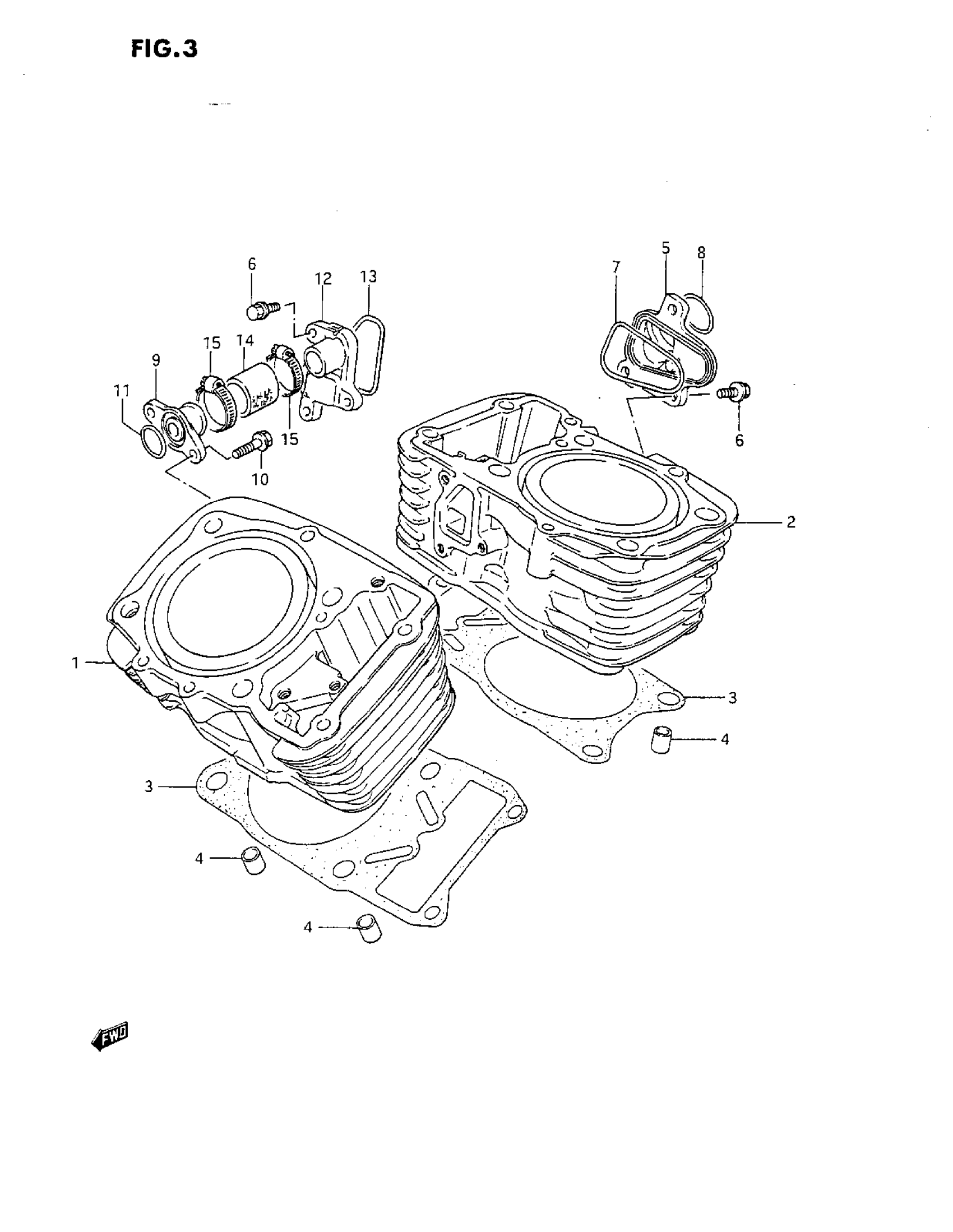

Suzuki VS800GL (1993) CYLINDER Diagram

#

Description
Price

1

CYLINDER, FRONT | MODEL N/P This part replaces 11210-39A00.

11210-39A01

Unavailable

1

CYLINDER, FRONT | MODEL R

11210-39A01

Unavailable

2

CYLINDER, REAR | MODEL N/P This part replaces 11220-39A00.

11220-39A01

Unavailable

2

CYLINDER, REAR | MODEL R

11220-39A01

Unavailable

3

GASKET, CYLINDER

11241-45C20

Unavailable

4

PIN This part replaces 09206-13001.

04211-13189

Unavailable

5

CONNECTOR, WATER INLET | MODEL N/P This part replaces 11237-38A01.

11237-41F00

Unavailable

5

CONNECTOR, WATER INLET | MODEL R This part replaces 11237-45C10.

11237-41F00

Unavailable

6

BOLT

01547-06207

Unavailable

7

O-RING

11247-38A00

Unavailable

8

O-RING

09280-24007

Unavailable

9

UNION, WATER INLET | MODEL N/P This part replaces 11235-38A00.

11235-41F00

Unavailable

9

UNION, WATER INLET | MODEL R This part replaces 11235-45C10.

11235-41F00

Unavailable

10

BOLT

01547-06167

Unavailable

11

O-RING

09280-16005

Unavailable

12

CHAMBER, WATER OUTLET | MODEL N/P This part replaces 11236-38A01.

11236-45C10

Unavailable

12

CHAMBER, WATER OUTLET | MODEL R

11236-45C10

Unavailable

13

O-RING

11246-38A00

Unavailable

14

HOSE, CYLINDER JOINT This part replaces 17853-38A00.

17851-01A00

Unavailable

15

CLAMP This part replaces 09402-25502.

09402-28511

Unavailable
