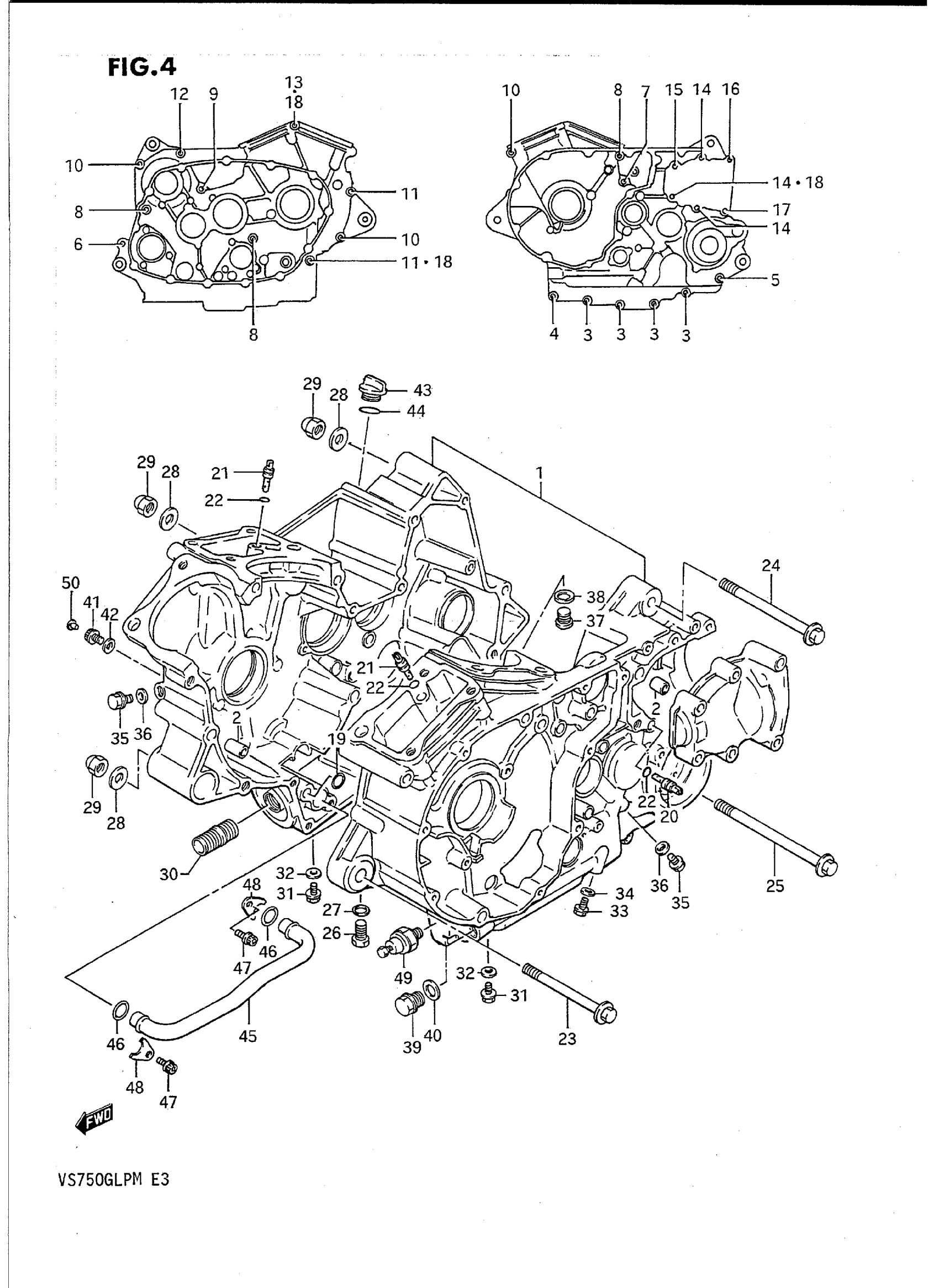

Suzuki VS750GLPM (1991) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET | Includes Item(s) 2 - 22 This part replaces 11300-38895.

11300-38898

Unavailable

2

PIN (11X20) This part replaces 09206-11005.

09206-11017

Unavailable

3

BOLT This part replaces 01517-06408.

01550-06407

Unavailable

4

BOLT This part replaces 01517-08358.

01550-08357

Unavailable

5

BOLT This part replaces 01517-08558.

01550-08557

Unavailable

6

BOLT This part replaces 01517-08608.

01550-08607

Unavailable

7

BOLT This part replaces 01517-08758.

01550-08757

Unavailable

8

BOLT This part replaces 01517-08958.

01550-08957

Unavailable

9

BOLT (8X120)

09103-08109

Unavailable

10

BOLT (8X95)

09103-08164

Unavailable

11

BOLT (8X105)

09103-08165

Unavailable

12

BOLT (8X120)

09103-08166

Unavailable

13

BOLT (8X160)

09103-08167

Unavailable

14

BOLT This part replaces 01517-08408.

01550-08407

Unavailable

15

BOLT, LH This part replaces 01517-08508.

01550-08507

Unavailable

16

BOLT (8X55)

09103-08162

Unavailable

17

BOLT (8X65)

09103-08163

Unavailable

18

GASKET (8.2X14X1) This part replaces 09168-08008.

09168-08016

Unavailable

19

O RING (D:1.9,ID:12.6) This part replaces 09280-13007.

09280-12009

Unavailable

20

JET,T/M OIL GALLERY

09493-20014

Unavailable

21

JET, OIL GALLERY

09493-28010

Unavailable

22

O RING

09280-04004

Unavailable

23

BOLT (10X125)

09103-10141

Unavailable

24

BOLT (10X130) This part replaces 09103-10065.

09103-10237

Unavailable

25

BOLT (10X150)

09103-10078

Unavailable

26

BOLT This part replaces 01107-12208.

01500-1220B

Unavailable

27

GASKET

09168-12002

Unavailable

28

WASHER, KNUCKLE END This part replaces 08322-11104.

08322-0110A

Unavailable

29

NUT

09159-10052

Unavailable

30

UNION,OIL STAND This part replaces 16591-06B00.

16591-06B01

Unavailable

31

BOLT This part replaces 01517-08128.

01550-08127

Unavailable

32

GASKET

09168-08015

$2.92

33

PLUG, OIL GALLERY | MODEL J/K/L

09247-10001

Unavailable

33

PLUG, OIL GALLERY | MODEL M

09247-10008

Unavailable

34

GASKET

09168-10002

Unavailable

35

BOLT This part replaces 01517-06108.

01550-06107

Unavailable

36

WASHER

09168-06023

Unavailable

37

PLUG, OIL GALLERY

09248-16008

Unavailable

38

GASKET

09168-16002

Unavailable

40

GASKET

09168-14004

Unavailable

41

PLUG, OIL GALLERY

07120-08127

Unavailable

42

GASKET

09168-08015

$2.92

43

PLUG, OIL FILLER This part replaces 09259-20009.

09259-20007

Unavailable

44

O RING

09280-17003

Unavailable

45

PIPE, OIL GALLERY

11451-38A00

Unavailable

46

O RING

09280-15008

Unavailable

48

CLAMP

11461-38A00

Unavailable

49

SWITCH ASSY,OIL PRESSURE This part replaces 37820-33200.

37820-33D11

Unavailable

50

CAP

09250-06011

Unavailable
