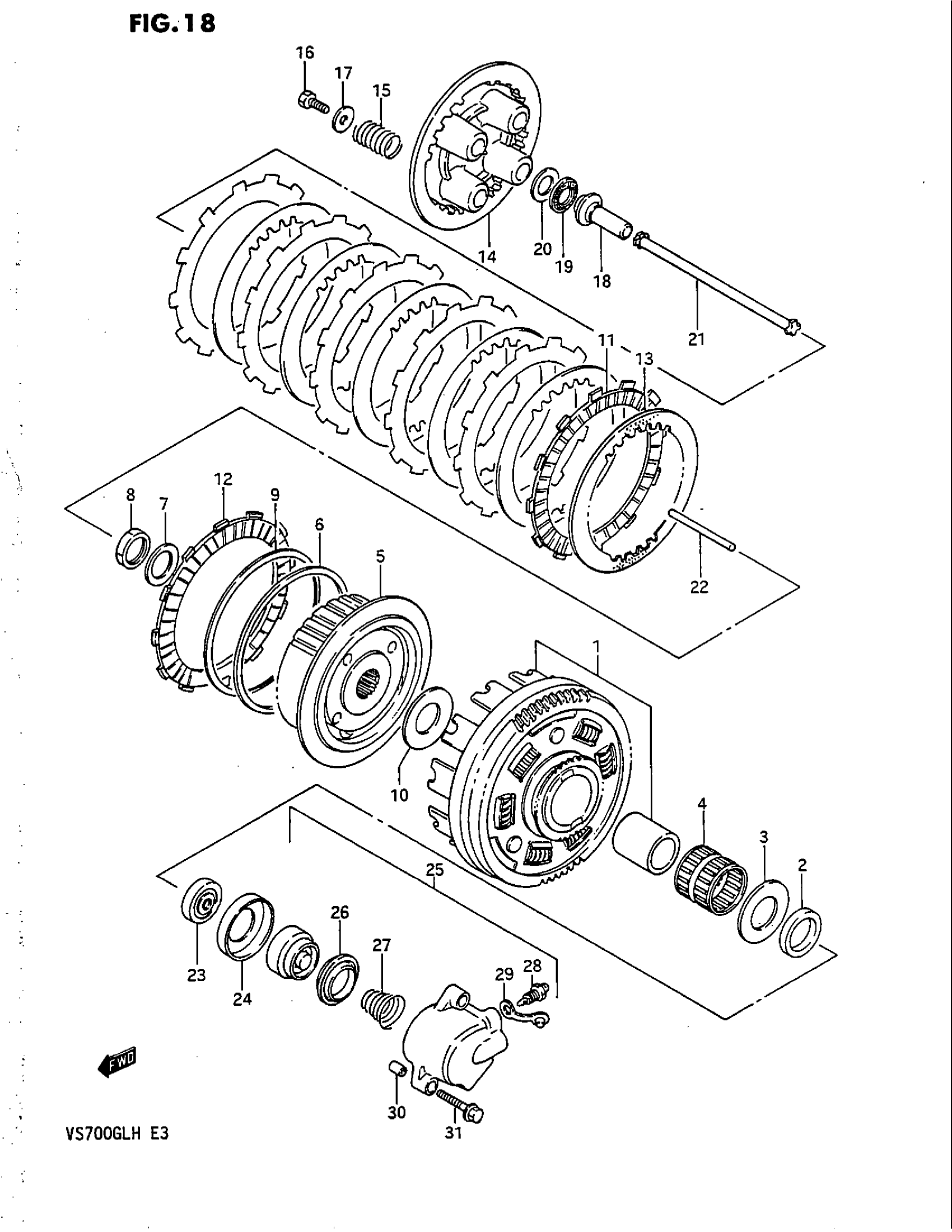

Suzuki VS700GLEF (1987) CLUTCH Diagram

#

Description
Price

1

GEAR, PRIMARY DRIVEN (NT:71) | ~E.NO.102166 This part replaces 21200-38810.

21200-38812

Unavailable

1

GEAR, PRIMARY DRIVEN (NT:71) | E.NO.102167~ This part replaces 21200-38811.

21200-38812

Unavailable

2

SPACER, INNER

09180-25077

Unavailable

3

WASHER

09160-25055

Unavailable

4

BEARING

09263-35017

Unavailable

5

HUB, SLEEVE This part replaces 21410-38A00.

21410-41F00

Unavailable

6

SEAT, WAVE WASHER

21471-37400

Unavailable

7

WASHER (22.2X35X2) This part replaces 09164-22006.

09164-22007

Unavailable

8

NUT

09140-22008

Unavailable

9

WASHER

09164-00004

Unavailable

10

WASHER

09160-25055

Unavailable

11

PLATE, DRIVE NO.1

21441-37400

Unavailable

12

PLATE, CLUTCH DRIVE NO.2 This part replaces 21442-37400.

21442-37401

Unavailable

13

PLATE, DRIVEN

21451-14A00

Unavailable

14

DISK, CLUTCH PRESSURE This part replaces 21462-38200.

21462-27A00

Unavailable

15

SPRING

09440-20013

Unavailable

16

BOLT This part replaces 01107-06166.

01500-0616A

Unavailable

17

WASHER (6.5X20X1.6) This part replaces 09160-06020.

09160-06066

Unavailable

18

PIECE, PUSH This part replaces 23121-07A00.

23121-31E00

Unavailable

19

BEARING

09263-15003

Unavailable

20

WASHER, CLUTCH PUSH This part replaces 09160-15015.

09160-15045

Unavailable

21

ROD, PUSH RH

23110-27A00

Unavailable

22

ROD, PUSH LH

23111-38A00

Unavailable

23

OIL SEAL

09285-06017

Unavailable

24

RETAINER

23117-38A00

Unavailable

25

CYLINDER COMP,C | Includes Item(s) 26 - 29 This part replaces 23160-38A00.

23160-38A01

Unavailable

26

CUP

23163-05A00

Unavailable

27

SPRING

23164-05A00

Unavailable

28

BLEEDER

59121-01A00

Unavailable

29

CAP

59122-01A00

Unavailable

30

PIN

04211-09129

Unavailable

31

BOLT This part replaces 01517-06306.

01550-0630A

Unavailable
