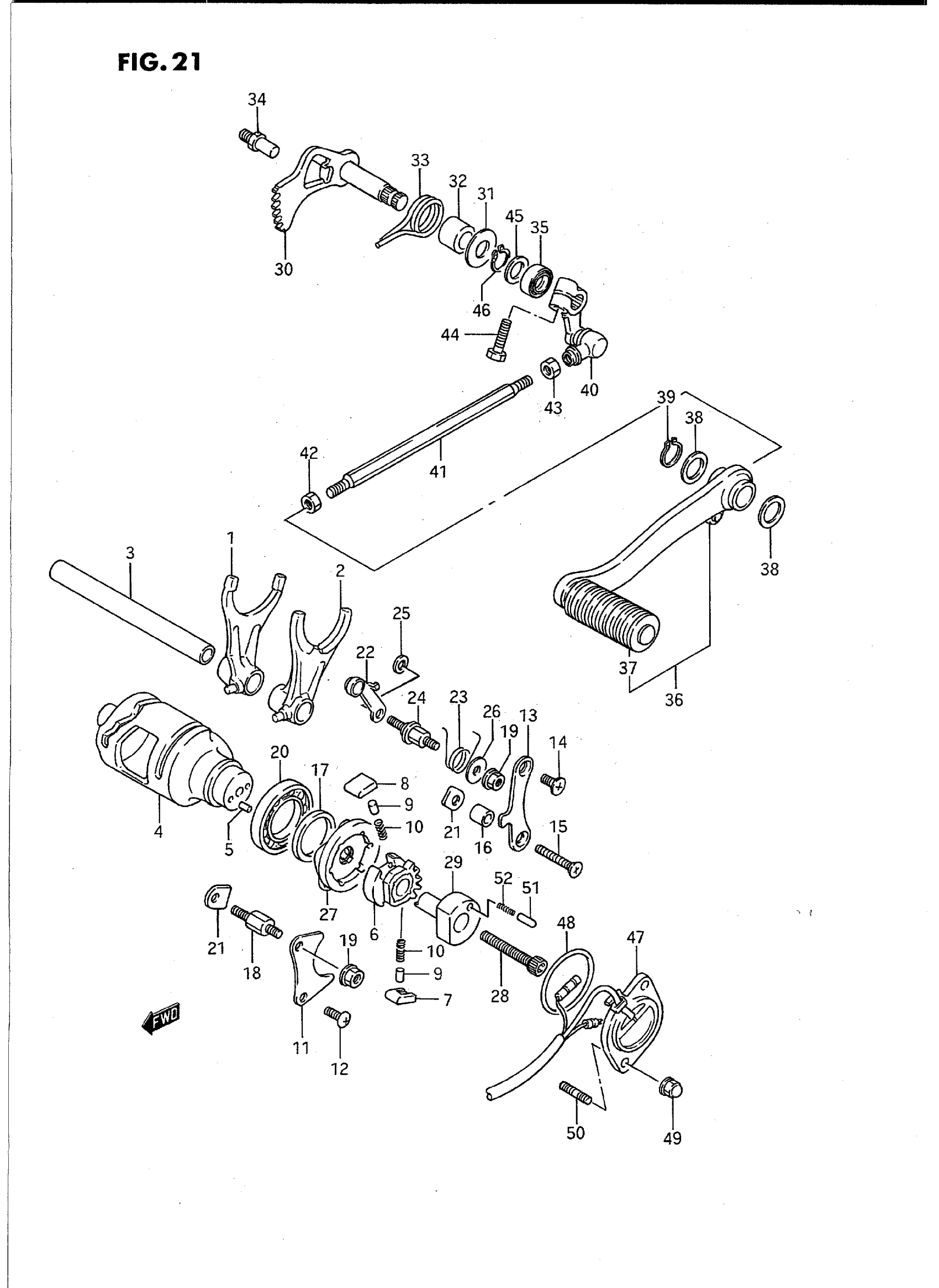

1995 Suzuki VS1400GLPS Gear Shifting Diagram

1995 Suzuki VS1400GLPS Gear Shifting Diagram

#

Description
Price

1

NO DESCRIPTION AVAILABLE This part replaces 25211-38B00.

25211-38B01

Unavailable

2

FORK, GEAR SHIFTING NO.2

25221-38B00

Unavailable

3

SHAFT, GEAR SHIFTING FORK | MODEL H/J/L/M/N This part replaces 25411-38B00.

25411-38B01

Unavailable

3

SHAFT, GEAR SHIFTING FORK | MODEL P/R/S

25411-38B01

Unavailable

4

CAM, GEAR SHIFTING | Includes Item(s) 5

25310-38B01

Unavailable

5

PIN (4X13.8)

04221-04089

Unavailable

6

GEAR, GEAR SHIFT CAM DRIVEN This part replaces 25322-31301.

25322-31310

Unavailable

7

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

8

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

9

PIN

09261-05003

Unavailable

10

SPRING

09440-04003

Unavailable

11

LIFTER, PAWL

25331-38B00

Unavailable

12

SCREW | MODEL H/J/L/M/N/P/R This part replaces 02112-06128.

02112-06127

Unavailable

12

SCREW | MODEL S This part replaces 02112-06123.

02112-0612A

Unavailable

13

GUIDE, CAM

25341-38B00

Unavailable

14

SCREW | MODEL H/J/L/M/N/P/R This part replaces 02122-06128.

02122-06127

Unavailable

14

SCREW | MODEL S This part replaces 02122-06123.

02122-0612A

Unavailable

15

SCREW | MODEL H/J/L/M/N/P/R This part replaces 02122-06308.

02122-0630B

Unavailable

15

SCREW | MODEL S This part replaces 02122-06303.

02122-0630B

Unavailable

16

SPACER This part replaces 09180-06169.

09180-06293

Unavailable

17

WASHER

09160-25059

Unavailable

18

BOSS

25332-38A00

Unavailable

19

NUT | MODEL H/J/L/M/N/P/R This part replaces 09159-06017.

08319-31067

Unavailable

19

NUT | MODEL S This part replaces 08316-10063.

08316-1006B

Unavailable

20

BEARING (25X47X8) | MODEL H/J/L/M/N/P/R This part replaces 09262-25002.

09262-25006

Unavailable

20

BEARING (25X47X8) | MODEL S

09262-25006

Unavailable

21

RETAINER | MODEL H/J/L/M/N/P/R This part replaces 24741-20A10.

24741-21A00

Unavailable

21

RETAINER, BEARING | MODEL S

24741-21A00

Unavailable

22

STOPPER, CAM

25350-38B00

Unavailable

23

SPRING

09448-17024

Unavailable

24

SUPPORT, GEAR SHIFT | MODEL H/J/L/M This part replaces 25355-24B01.

25356-12C00

Unavailable

24

SUPPORT | MODEL N/P/R/S

25356-12C00

Unavailable

25

WASHER

08211-06141

Unavailable

26

WASHER (6.5X18X2) This part replaces 09160-06013.

09160-06121

Unavailable

27

PLATE, STOPPER

25380-38B00

Unavailable

28

BOLT | MODEL H/J/L/M/N/P This part replaces 07110-06408.

07130-06407

Unavailable

28

BOLT, STATOR | MODEL R/S This part replaces 07130-06403.

07130-0640B

Unavailable

29

HOLDER, NEUTRAL SWITCH

25312-38B01

Unavailable

30

SHAFT, GEAR SHIFTING

25510-38B00

Unavailable

31

WASHER (12.5X28X1.2) This part replaces 09160-12063.

09160-12091

Unavailable

32

SPACER (12X20X15.3)

09180-12068

Unavailable

33

SPRING

09444-26021

Unavailable

34

STOPPER, ARM

25671-38B00

Unavailable

35

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

36

LEVER ASSY,GEAR | Includes Item(s) 37 This part replaces 25600-38B01.

25600-38B02

Unavailable

37

COVER

25652-38B00

Unavailable

38

WASHER (14.5X22X1) This part replaces 09160-14003.

09160-14054

Unavailable

39

CIRCLIP, SHIFT SHAFT This part replaces 08331-31146.

08331-3114A

Unavailable

40

ARM,GEAR SHIFT LINK This part replaces 25520-38B00.

25520-38B01

Unavailable

41

ROD

25525-38B00

Unavailable

42

NUT

09140-06011

Unavailable

43

.NUT | MODEL H/J/L/M/N/P/R This part replaces 08310-11067.

08310-00067

Unavailable

43

.NUT | MODEL S

08310-00067

Unavailable

44

BOLT | MODEL H/J/L/M/N/P This part replaces 01107-06207.

01500-06207

Unavailable

44

BOLT | MODEL R/S

01500-06207

Unavailable

45

SHIM (12X20X1) This part replaces 08211-12201.

09181-12167

Unavailable

46

CIRCLIP This part replaces 08331-31126.

08331-3112A

Unavailable

47

BODY, SWITCH

37720-38B00

Unavailable

48

O RING (D:2.4,ID:36.2) | MODEL H/J/L/M/N/P/R

09280-36001

Unavailable

48

O RING (D:2.4,ID:35.5) | MODEL S

09280-35006

Unavailable

49

NUT | MODEL H/J/L/M/N/P This part replaces 08313-21055.

08313-2005A

Unavailable

49

NUT | MODEL R/S This part replaces 08313-20053.

08313-2005A

Unavailable

50

STUD BOLT

09108-05010

Unavailable

51

CONTACT, SWITCH

09209-04021

Unavailable

52

SPRING

09440-02003

Unavailable
