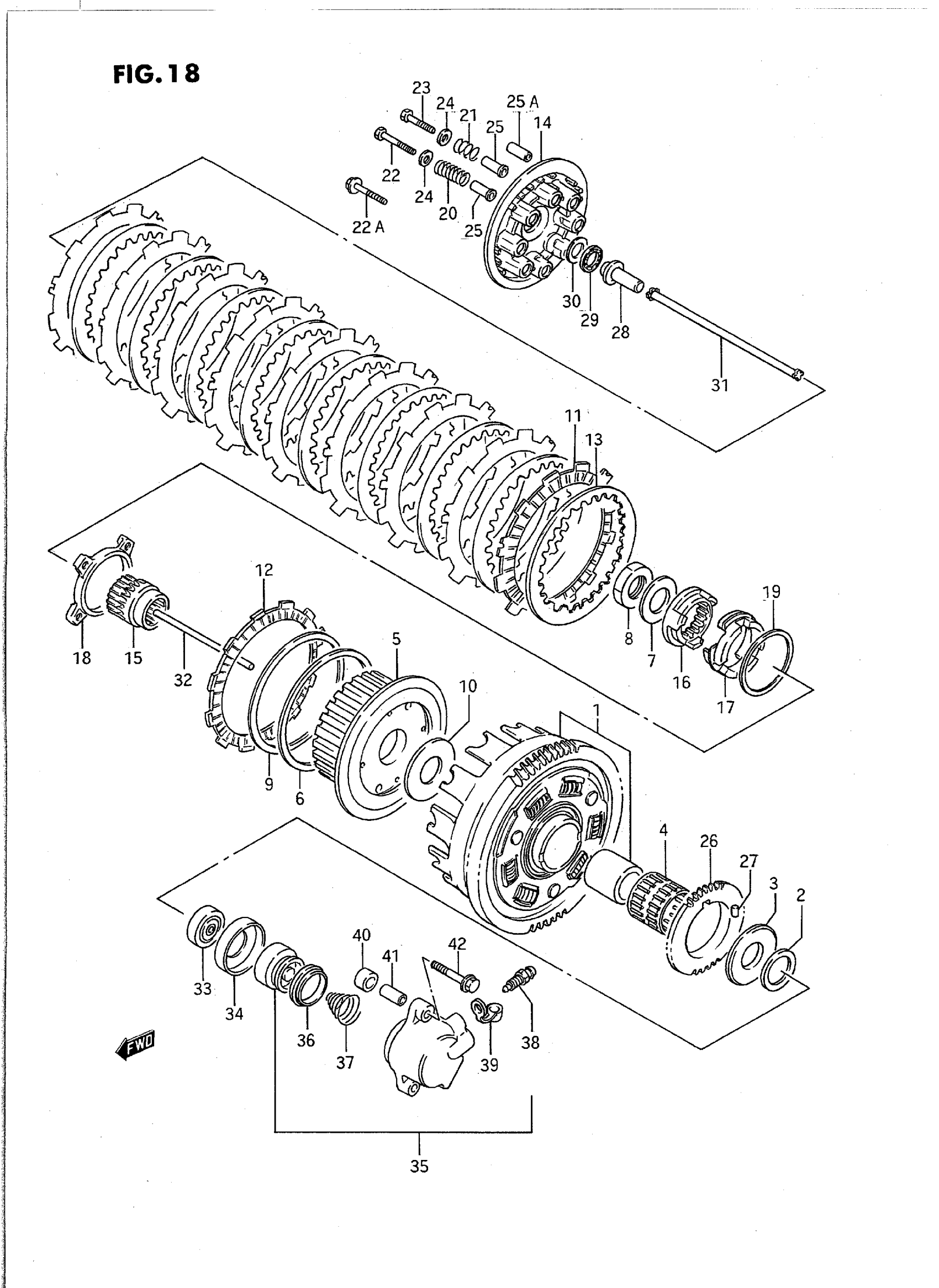

Suzuki VS1400GLPS (1995) CLUTCH Diagram

#

Description
Price

1

GEAR, PRIMARY DRIVEN (NT:79) | MODEL H/J/L This part replaces 21200-38820.

21200-38823

Unavailable

1

GEAR, PRIMARY DRIVEN (NT:79) | MODEL M/N/P/R/S This part replaces 21200-38821.

21200-38823

Unavailable

2

WASHER, INNER

09160-25066

Unavailable

3

WASHER

09160-25067

Unavailable

4

BEARING

09263-35017

Unavailable

5

HUB, SLEEVE

21410-38B00

Unavailable

6

SEAT, WAVE WASHER

21471-37400

Unavailable

7

WASHER, WAVE

09164-22008

Unavailable

8

NUT

09140-22011

Unavailable

9

WASHER

09164-00004

Unavailable

10

WASHER

09160-25065

Unavailable

11

PLATE, DRIVE NO.1 This part replaces 21441-07A02.

21441-12D01

Unavailable

12

PLATE, CLUTCH DRIVE NO.2

21442-37401

Unavailable

13

PLATE, DRIVEN

21451-05A00

Unavailable

14

DISC, PRESSURE

21462-38B00

Unavailable

15

SPACER

21621-38B00

Unavailable

16

CAM, CLUTCH NO.1 This part replaces 26111-38B02.

26111-38B03

Unavailable

17

CAM, CLUTCH NO.2 This part replaces 26112-38B01.

26112-38B02

Unavailable

18

SLIDER, CLUTCH SPRING This part replaces 21613-38B00.

21613-38B01

Unavailable

19

WASHER, THRUST (54X62X1)

09160-54002

Unavailable

20

SPRING

09440-14021

Unavailable

21

SPRING, NO.2

09440-14022

Unavailable

22

BOLT | MODEL H/J/L/M/N/P/R This part replaces 01107-06405.

01500-0640B

Unavailable

22A

BOLT | MODEL S

09116-06135

Unavailable

23

BOLT | MODEL H/J/L/M/N/P/R This part replaces 01107-06355.

01500-0635A

Unavailable

23

BOLT | MODEL S This part replaces 01500-06353.

01500-0635A

Unavailable

25

SPACER (L:25.1) | ~E.NO.104110E.NO.104111~

09180-06177

Unavailable

25A

SPACER (6.1X9X24.1) | E.NO.104111~ This part replaces 09180-06192.

09180-06276

Unavailable

26

GEAR, OIL PUMP DRIVE | NT:40

16321-38B00

Unavailable

27

PIN

09261-06002

Unavailable

28

PIECE, PUSH

23121-38B00

Unavailable

29

BEARING (15X28X2)

09263-15003

Unavailable

30

WASHER (15X28X1)

09160-15045

Unavailable

31

ROD, PUSH RH

23110-38B00

Unavailable

32

ROD, PUSH LH

23111-24A01

Unavailable

33

OIL SEAL

09285-06017

Unavailable

34

RETAINER

23117-38A00

Unavailable

35

CYLINDER COMP,C | Includes Item(s) 36 - 39 This part replaces 23160-38B00.

23160-38B01

Unavailable

36

CUP

23163-06B00

Unavailable

37

SPRING

23164-05A00

Unavailable

38

BLEEDER

59121-01A00

Unavailable

39

CAP

59122-01A00

Unavailable

40

SPACER (9X16X11)

09180-09019

Unavailable

41

PIN

09206-09011

Unavailable

42

BOLT | MODEL H/J/L/M/N/P This part replaces 01517-06406.

01550-0640A

Unavailable

42

BOLT | MODEL R/S This part replaces 01550-06403.

01550-0640A

Unavailable
