GEAR SHIFTING

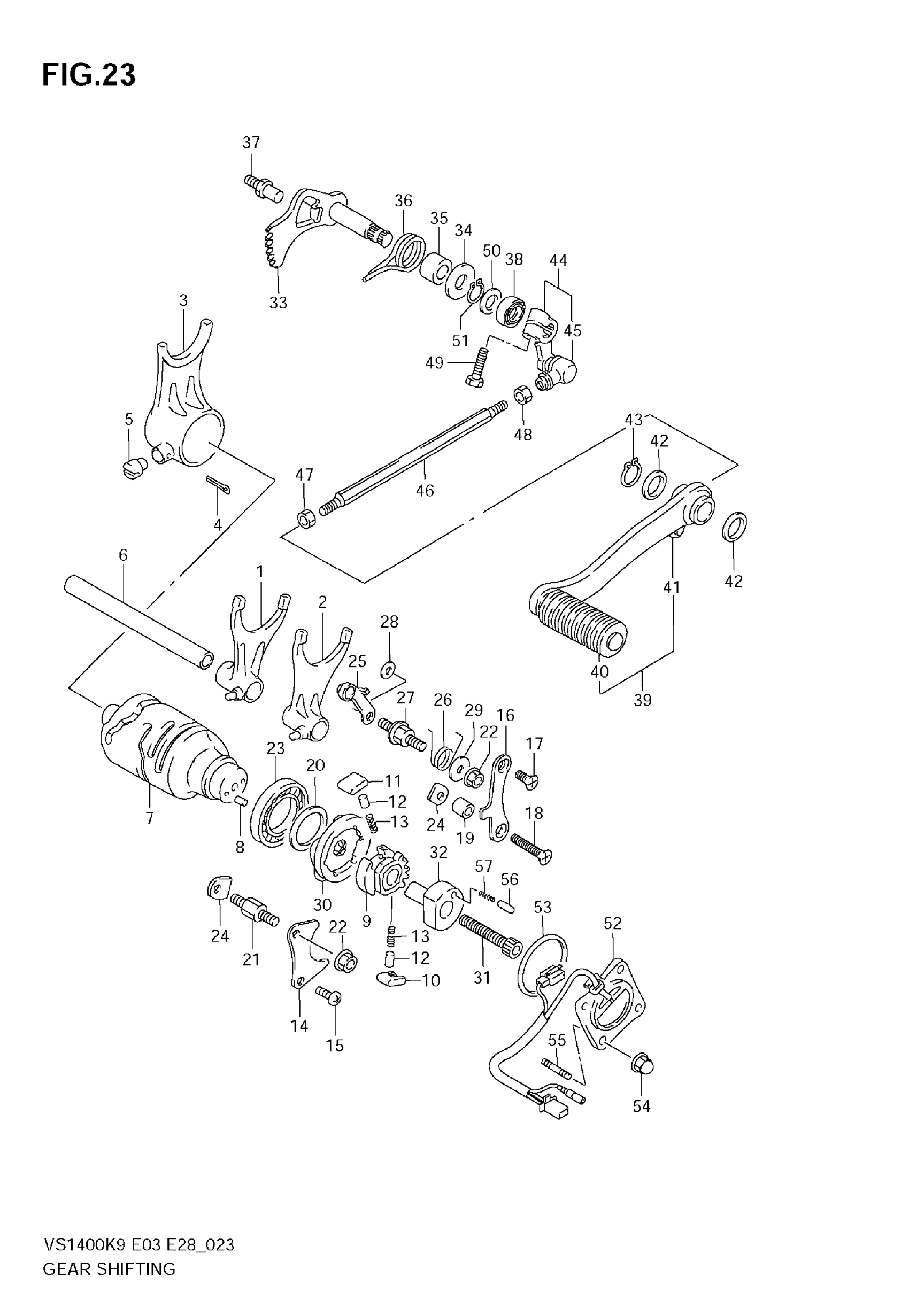

Suzuki VS1400 (2009) GEAR SHIFTING Diagram
#
1
FORK, GEAR SHIFTING NO.1
25211-38B11
Unavailable
2
FORK, GEAR SHIFTING NO.2
25221-38B10
Unavailable
3
FORK, GEAR SHIFTING NO.3
25231-38B10
Unavailable
4
PIN
04111-2525A
Unavailable
5
PIN
09209-10002
Unavailable
6
SHAFT, GEAR SHIFTING FORK
25411-38B01
Unavailable
7
CAM, GEAR SHIFTING | Includes Item(s) 8
25310-38B10
Unavailable
8
PIN (4X13.8)
04221-04089
Unavailable
9
GEAR, GEAR SHIFT CAM DRIVEN
25322-31310
Unavailable
10
PAWL, GEAR SHIFT NO.1
25323-34201
Unavailable
11
PAWL, GEAR SHIFT NO.2
25324-34201
Unavailable
12
PIN
09261-05003
Unavailable
13
SPRING
09440-04003
Unavailable
14
LIFTER, PAWL
25331-38B00
Unavailable
15
SCREW (6X12)
09125-06110
Unavailable
16
GUIDE, CAM
25341-38B00
Unavailable
17
SCREW (6X12)
09126-06011
Unavailable
18
SCREW (6X30)
09126-06019
Unavailable
19
SPACER (6.5X10X14)
09180-06293
Unavailable
20
WASHER (25X32X3)
09160-25059
Unavailable
21
BOSS
25332-38A10
Unavailable
22
NUT
08316-1006A
Unavailable
23
BEARING (25X47X8)
09262-25006
Unavailable
24
RETAINER, BEARING
24741-21A00
Unavailable
25
STOPPER, CAM
25350-38B00
Unavailable
26
SPRING
09448-17024
Unavailable
27
SUPPORT
25356-12C00
Unavailable
28
WASHER
08211-06141
Unavailable
29
WASHER (6.5X18X2)
09160-06121
Unavailable
30
PLATE, STOPPER
25380-38B00
Unavailable
31
BOLT (6X50)
09106-06083
Unavailable
32
HOLDER, NEUTRAL SWITCH
25312-38B01
Unavailable
33
SHAFT, GEAR SHIFTING
25510-38B00
Unavailable
34
WASHER (12.5X28X1.2)
09160-12091
Unavailable
35
SPACER (12X20X15.3)
09180-12068
Unavailable
36
SPRING
09444-26021
Unavailable
37
STOPPER, ARM
25671-38B00
Unavailable
38
OIL SEAL (12X22X9) This part replaces 09285-12002.
09285-12006
Unavailable
39
LEVER ASSY,GEAR | Includes Item(s) 40 - 41 This part replaces 25600-38B01.
25600-38B02
Unavailable
40
RUBBER
25652-38B00
Unavailable
41
.COVER, DUST This part replaces 25526-47000.
25526-47001
Unavailable
42
WASHER (14.5X22X1)
09160-14054
Unavailable
43
CIRCLIP
08331-3114A
Unavailable
44
ARM,GEAR SHIFT LINK | Includes Item(s) 45 This part replaces 25520-38B00.
25520-38B01
Unavailable
45
.COVER, DUST This part replaces 25526-47000.
25526-47001
Unavailable
46
ROD
25525-38B00
Unavailable
47
NUT
09140-06011
Unavailable
48
.NUT
08310-00067
Unavailable
49
BOLT
01500-06207
Unavailable
50
WASHER (12X20X1.0)
09181-12167
Unavailable
51
CIRCLIP
08331-3112A
Unavailable
52
BASE ASSY, NEUT SW
37720-38BA0
Unavailable
53
O RING (D:2.4,ID:35.5)
09280-35006
Unavailable
54
NUT
08313-2005B
Unavailable
55
STUD BOLT
09108-05010
Unavailable
56
CONTACT, SWITCH
09209-04021
Unavailable
57
SPRING
09440-02003
Unavailable
