TRANSMISSION

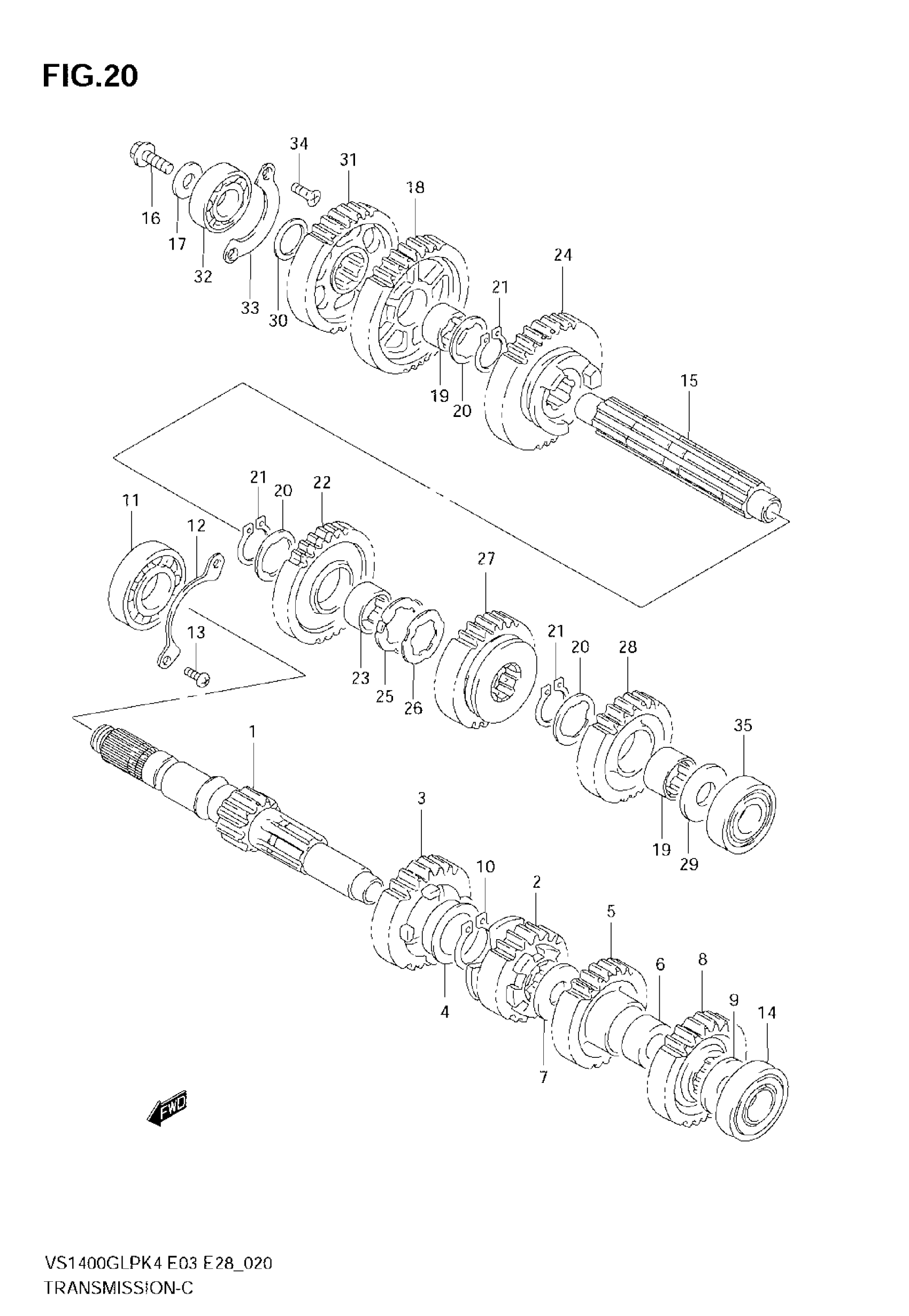

Suzuki VS1400 (2008) TRANSMISSION Diagram
#
1
COUNTERSHAFT (NT:12)
24120-38B10
Unavailable
2
GEAR, 2ND DRIVE (NT:17)
24221-38B12
Unavailable
3
GEAR, 3RD DRIVE (NT:21)
24231-38B11
Unavailable
4
BUSH, 3RD DRIVE GEAR
09301-28001
Unavailable
5
GEAR, 4TH DRIVE (NT:24)
24241-38B11
Unavailable
6
BUSH, 4TH DRIVE GEAR
24242-38B10
Unavailable
7
WASHER (22X32X1.0)
09181-22195
Unavailable
8
GEAR, 5TH DRIVE (NT:25)
24251-38B11
Unavailable
9
WASHER (20X32X1.0)
09181-20223
Unavailable
10
CIRCLIP This part replaces 08331-3128A.
08331-31289
Unavailable
11
BEARING, RH (25X62X17)
09262-25080
Unavailable
12
RETAINER
24741-38A00
Unavailable
13
SCREW (6X12)
09125-06110
Unavailable
14
BEARING, LH (20X52X15)
09262-20080
Unavailable
15
DRIVE SHAFT
24131-38B20
Unavailable
16
BOLT
09103-10112
Unavailable
17
WASHER
08211-10305
Unavailable
18
GEAR, 1ST DRIVEN (NT:36)
24311-38B20
Unavailable
19
BUSH
24332-24A00
Unavailable
20
WASHER (28.1X38X1)
09167-28001
Unavailable
21
CIRCLIP This part replaces 08331-3128A.
08331-31289
Unavailable
22
GEAR, 2ND DRIVEN (NT:31)
24321-38B20
Unavailable
23
BUSH, 2ND DRIVEN GEAR
24332-49000
Unavailable
24
GEAR, 3RD DRIVEN (NT:28)
24331-38B12
Unavailable
25
LOCK WASHER, RH
09169-28001
Unavailable
26
LOCK WASHER, RH
09167-28002
Unavailable
27
GEAR, 4TH DRIVEN (NT:25)
24341-38B12
Unavailable
28
GEAR, 5TH DRIVEN (NT:24)
24351-38B11
Unavailable
29
WASHER
08211-20382
Unavailable
30
WASHER (22X32X3)
09160-22032
Unavailable
31
GEAR, OVERDRIVING (NT:34)
24621-38B00
Unavailable
32
BEARING, RH (22X56X16)
09262-22029
Unavailable
33
RETAINER
24741-38401
Unavailable
34
SCREW (6X12)
09126-06011
Unavailable
35
BEARING, LH (20X52X15)
09262-20080
Unavailable
