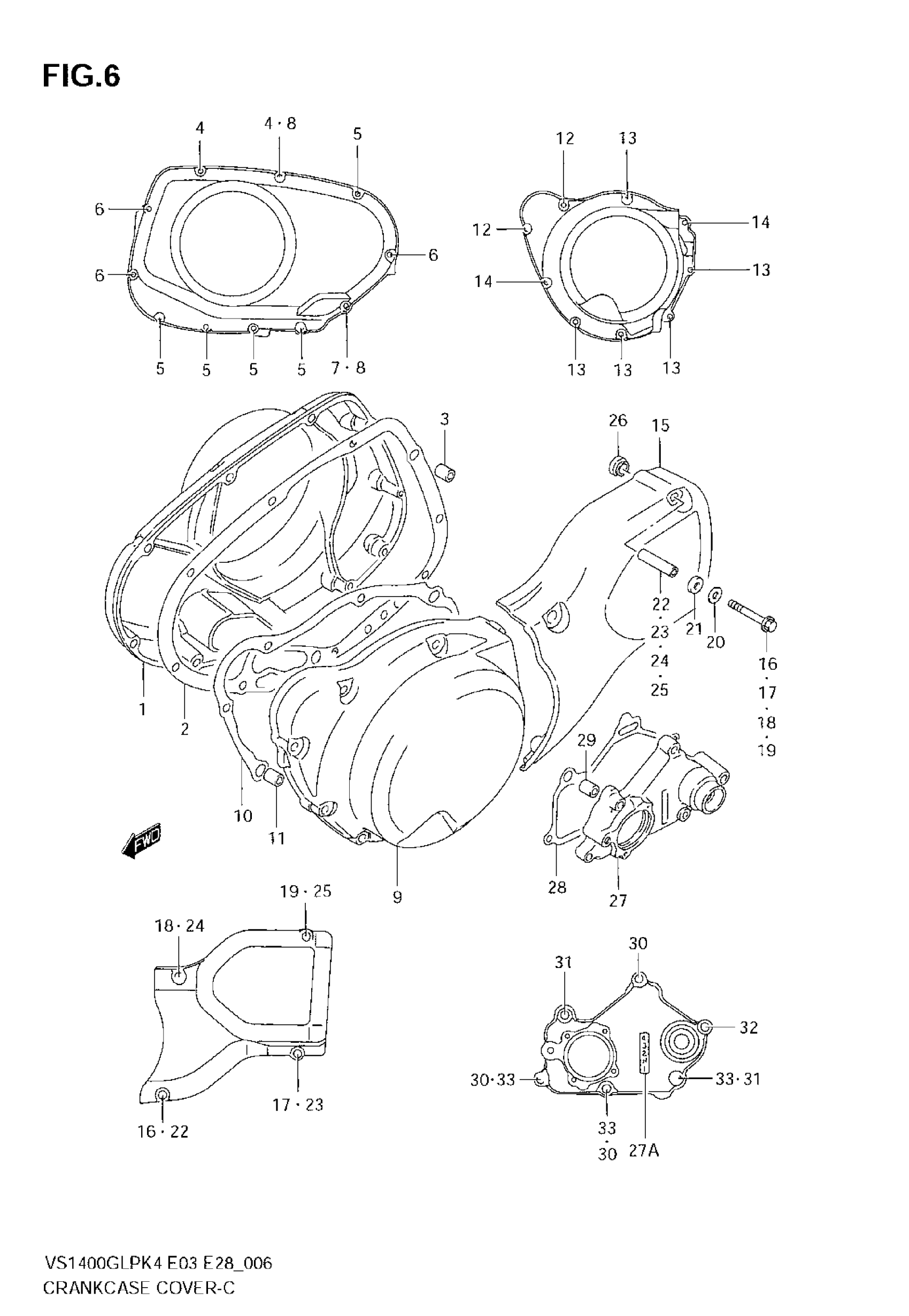

Suzuki VS1400 (2008) CRANKCASE COVER Diagram

#

Description
Price

1

COVER, CLUTCH

11341-38B01

Unavailable

2

GASKET, CLUTCH COVER | MODEL K4/K5 This part replaces 11482-38B10.

11482-38B20

Unavailable

2

GASKET, CLUTCH COVER | MODEL K6/K7/K8

11482-38B20

Unavailable

3

PIN

04211-09189

$1.77

4

BOLT | MODEL K4

01547-06307

Unavailable

4

$2.63

5

BOLT | MODEL K4

01547-06307

Unavailable

5

$2.63

6

BOLT | MODEL K4

01547-06407

Unavailable

6

BOLT | MODEL K5/K6/K7/K8

09103-06215

Unavailable

7

BOLT | MODEL K4

01547-06557

Unavailable

7

BOLT | MODEL K5/K6/K7/K8

09103-06216

Unavailable

8

GASKET (5.8X13X1.2)

09168-06023

Unavailable

9

COVER, GENERATOR

11351-38B00

Unavailable

10

GASKET, GENERATOR COVER | MODEL K4/K5 This part replaces 11483-38B00-H17.

11483-38B10

Unavailable

10

GASKET, GENERATOR COVER | MODEL K6/K7/K8

11483-38B10

Unavailable

11

PIN

09206-11007

Unavailable

12

BOLT | MODEL K4

01547-06307

Unavailable

12

$2.63

13

BOLT | MODEL K4

01547-06357

Unavailable

13

BOLT | MODEL K5/K6/K7/K8

09103-06214

Unavailable

14

BOLT | MODEL K4

01547-06457

Unavailable

14

BOLT | MODEL K5/K6/K7/K8

09103-06224

Unavailable

15

COVER, SECONDARY CASE

11361-38B00

Unavailable

16

BOLT | MODEL K4

01547-06357

Unavailable

16

BOLT | MODEL K5/K6/K7/K8

09103-06214

Unavailable

17

BOLT | MODEL K4

01547-06407

Unavailable

17

BOLT | MODEL K5/K6/K7/K8

09103-06215

Unavailable

18

BOLT | MODEL K4

01547-06607

Unavailable

18

$3.13

19

BOLT | MODEL K4

01547-06607

Unavailable

19

$3.13

20

WASHER

09160-06125

Unavailable

21

CUSHION, OUTER

09161-09005

Unavailable

22

SPACER (L:18.2)

09180-06301

Unavailable

23

SPACER (L:23)

09180-06302

Unavailable

24

SPACER (L:43)

09180-06303

Unavailable

25

SPACER (L:45.9)

09180-06281

Unavailable

26

CUSHION, INNER

09161-09005

Unavailable

27

COVER, GEAR SHIFT | Includes Item(s) 27A

11371-38B20

Unavailable

27A

LABEL, GEAR SHIFT PATTERN

68392-38B00

Unavailable

28

GASKET, GEAR SHIFT COVER | MODEL K4/K5 This part replaces 11485-38B10.

11485-38B20

Unavailable

28

GASKET, GEAR SHIFT COVER | MODEL K6/K7/K8

11485-38B20

Unavailable

29

PIN

04211-09109

Unavailable

30

BOLT | MODEL K4

01547-06257

Unavailable

30

BOLT | MODEL K5/K6/K7/K8

09103-06212

Unavailable

31

BOLT | MODEL K4

01547-06357

Unavailable

31

BOLT | MODEL K5/K6/K7/K8

09103-06214

Unavailable

32

BOLT | MODEL K4

01547-06457

Unavailable

32

BOLT | MODEL K5/K6/K7/K8

09103-06224

Unavailable

33

GASKET (5.8X13X1.2) | MODEL K4

09168-06023

Unavailable

33

GASKET (5.8X13X1.2) | MODEL K5/K6/K7/K8

09168-06023

Unavailable
