1987 Yamaha V-MAX (VMX540L) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1987 Yamaha V-MAX (VMX540L), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

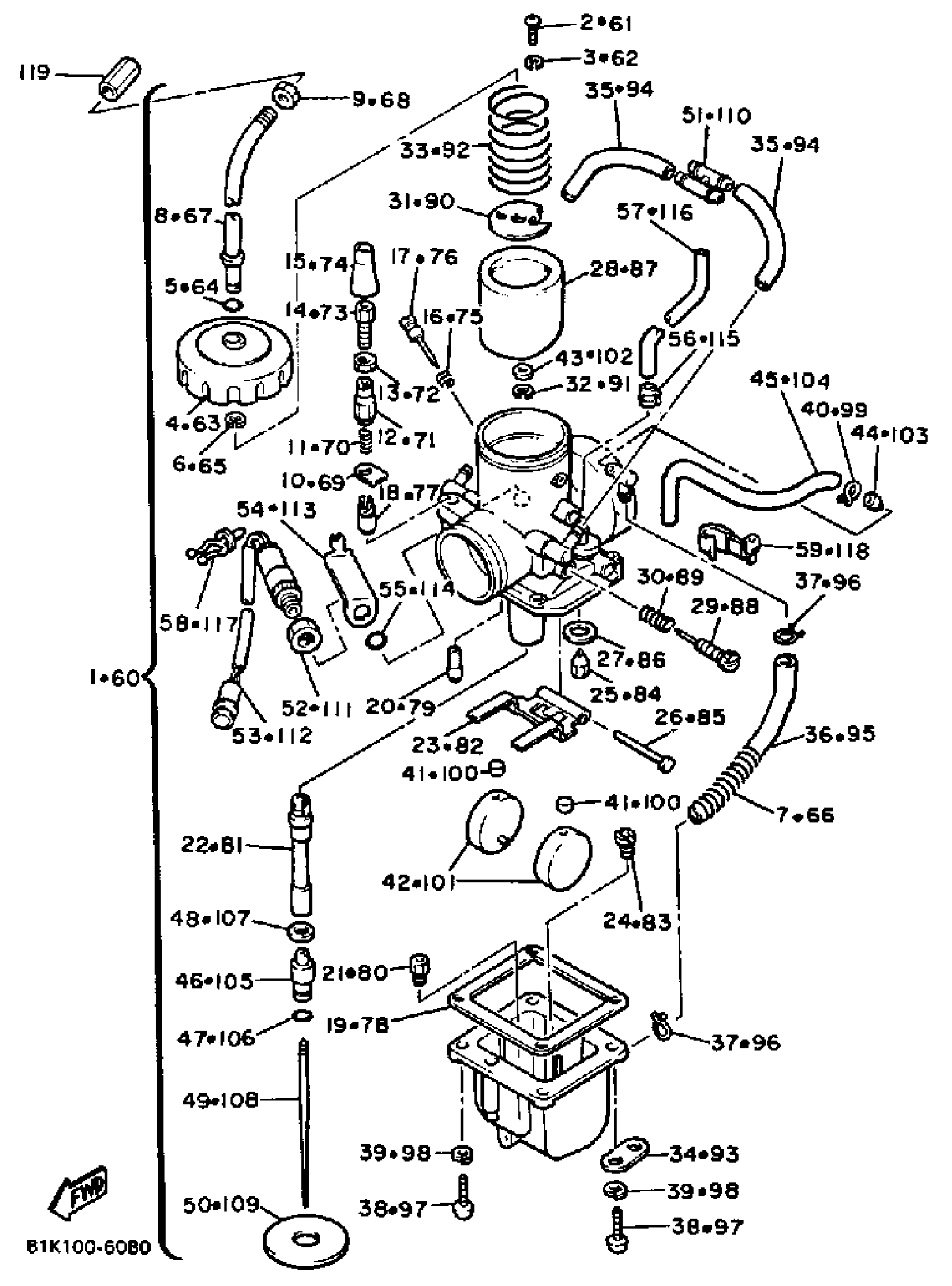

1987 Yamaha V-MAX (VMX540L) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSEMBLY1

83X-14101-00-00

1
Out of stock

2

SCREW, PAN HEAD (713)

98580-04008-00

1

$4.54

In stock

3

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

4

. TOP, MIXING CHAMBER

3R4-14158-00-00

1
Out of stock

5

O-RING

8F2-14147-00-00

1
Out of stock

6

CLIP

363-14137-00-00

1

$9.95

In stock

7

. SPRING

8X6-14589-00-00

1
Out of stock

8

. GUIDE, CABLE

8X6-14155-00-00

1
Out of stock

9

NUT, WIRE ADJUSTING

127-14161-00-00

1

$7.20

In stock

10

. PLATE, STARTER LVR

8A7-14178-00-00

1
Out of stock

11

SPRING, PLUNGER

127-14135-00-00

1

$6.40

In stock

12

CAP, PLUNGER

8U9-14174-00-00

1

$19.66

In stock

13

NUT, WIRE ADJUSTING

802-14161-00-00

1

$6.65

In stock

14

CABLE ADJUST SCREW SET

12G-14106-00-00

1

$17.66

In stock

15

CAP

8A7-14169-00-00

1

$15.80

In stock

16

SPRING, AIR ADJUSTING

127-14134-00-00

—

$6.37

In stock

17

. UNAVAILABLE IN PRICE BOOK

23X-13104-00-00

1
Out of stock

18

PLUNGER, STARTER

8U9-14171-00-00

—

$24.23

In stock

19

GASKET, FLOAT CHAMBER BODY

363-14184-00-00

—

$20.86

In stock

20

. JET, PILOT #40

193-14142-40-A1

1
Out of stock

20

. JET, PILOT (#45)

193-14142-45-A1

1
Out of stock

21

JET, MAIN #180

137-14143-36-A1

—

$9.57

In stock

21

JET, MAIN #200

137-14143-40-A1

—
Out of stock

21

JET, MAIN #210

137-14143-42-A1

—

$10.62

In stock

21

JET, MAIN #220

137-14143-44-A1

—
Out of stock

21

JET, MAIN #230

137-14143-46-A1

—
Out of stock

21

JET, MAIN #240

137-14143-48-A1

—
Out of stock

21

JET, MAIN #250

137-14143-50-A1

—
Out of stock

21

JET, MAIN #270

137-14143-54-A1

—
Out of stock

21

JET, MAIN #290

137-14143-58-A1

—
Out of stock

21

JET, MAIN #310

137-14143-62-A1

—
Out of stock

21

JET, MAIN #330

137-14143-66-A1

—
Out of stock

22

. NOZZLE, MAIN

80N-14141-50-00

1
Out of stock

23

. ARM, FLOAT

363-14187-00-00

1
Out of stock

24

JET, MAIN (#135)

3G2-14231-27-00

—
Out of stock

25

VALVE SEAT ASSY (1.5)

500-14190-15-00

—

$39.59

In stock

26

PIN, FLOAT

537-14186-00-00

—
Out of stock

27

WASHER,VALVE SEAT

239-14195-00-00

—

$11.47

In stock

28

. VALVE, THROTTLE 1

80N-14112-25-00

1
Out of stock

29

. SCREW, THROTTLE

40T-14122-00-00

1
Out of stock

30

SPRING, THROTTLE STOP

137-14133-00-00

—

$6.15

In stock

31

. SEAT, SPRING

3V3-14136-00-00

1
Out of stock

32

CLIP

3FA-14137-00-00

—

$6.80

In stock

33

. SPRING, THROTTLE VALVE

363-14131-00-00

1
Out of stock

34

. PLATE

313-14146-00-00

1
Out of stock

35

HOSE

89A-14987-00-00

—

$12.62

In stock

36

HOSE

89A-14987-00-00

—

$12.62

In stock

37

CLIP, PIPE

8A7-14139-00-00

—

$6.80

In stock

38

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

39

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

40

CLIP, PIPE

8U9-14139-00-00

1
Out of stock

41

CAP

214-14118-00-00

—

$6.72

In stock

42

. FLOAT

214-14185-00-00

1
Out of stock

43

. WASHER, NEEDLE

2H0-14235-00-00

1
Out of stock

44

. PILOT JET, AIR (15)

239-14172-15-00

1
Out of stock

45

HOSE

80N-14987-00-00

—

$17.98

In stock

46

. SETTER, NEEDLE JET

276-14145-00-00

1
Out of stock

47

O-RING

214-14147-00-00

—
Out of stock

48

WASHER,MAIN JET

137-14153-00-00

—
Out of stock

49

. NEEDLE

275-14116-A0-00

1
Out of stock

50

. PLATE

510-14146-00-00

1
Out of stock

51

NIPPLE

8J0-14251-00-00

—
Out of stock

52

. NUT, CABLE ADJUSTING

80N-14161-00-00

1
Out of stock

53

. UNAVAILABLE IN PRICE BOOK

80N-9259A-00-00

1
Out of stock

54

. PLATE

80N-14243-01-00

1
Out of stock

55

. O-RING

80N-14147-00-00

1
Out of stock

56

CLIP (8A1)

90467-09026-00

—

$2.72

In stock

57

TUBE, FLEXIBLE VINYL(8AK)

91A20-05080-00

—

$12.58

In stock

58

CLAMP(81K)

90464-07078-00

—

$2.66

In stock

59

. CLIP, PIPE

16G-14139-00-00

1
Out of stock

60

CARBURETOR ASSEMBLY 2

83X-14102-00-00

1
Out of stock

61

SCREW, PAN HEAD (713)

98580-04008-00

1

$4.54

In stock

62

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

63

. TOP, MIXING CHAMBER

3R4-14158-00-00

1
Out of stock

64

O-RING

8F2-14147-00-00

1
Out of stock

65

CLIP

363-14137-00-00

1

$9.95

In stock

66

. SPRING

8X6-14589-00-00

1
Out of stock

67

. GUIDE, CABLE

8X6-14155-00-00

1
Out of stock

68

NUT, WIRE ADJUSTING

127-14161-00-00

1

$7.20

In stock

69

. PLATE, STARTER LVR

8A7-14178-00-00

1
Out of stock

70

SPRING, PLUNGER

127-14135-00-00

1

$6.40

In stock

71

CAP, PLUNGER

8U9-14174-00-00

1

$19.66

In stock

72

NUT, WIRE ADJUSTING

802-14161-00-00

1

$6.65

In stock

73

CABLE ADJUST SCREW SET

12G-14106-00-00

1

$17.66

In stock

74

CAP

8A7-14169-00-00

1

$15.80

In stock

75

SPRING, AIR ADJUSTING

127-14134-00-00

—

$6.37

In stock

76

AIR SCREW SET

23X-14104-00-00

—

$8.52

In stock

77

PLUNGER, STARTER

8U9-14171-00-00

—

$24.23

In stock

78

GASKET, FLOAT CHAMBER BODY

363-14184-00-00

—

$20.86

In stock

79

. JET, PILOT #40

193-14142-40-A1

1
Out of stock

79

. JET, PILOT (#45)

193-14142-45-A1

1
Out of stock

80

JET, MAIN #180

137-14143-36-A1

—

$9.57

In stock

80

JET, MAIN #200

137-14143-40-A1

—
Out of stock

80

JET, MAIN #210

137-14143-42-A1

—

$10.62

In stock

80

JET, MAIN #220

137-14143-44-A1

—
Out of stock

80

JET, MAIN #230

137-14143-46-A1

—
Out of stock

80

JET, MAIN #240

137-14143-48-A1

—
Out of stock

80

JET, MAIN #250

137-14143-50-A1

—
Out of stock

80

JET, MAIN #270

137-14143-54-A1

—
Out of stock

80

JET, MAIN #290

137-14143-58-A1

—
Out of stock

80

JET, MAIN #310

137-14143-62-A1

—
Out of stock

80

JET, MAIN #330

137-14143-66-A1

—
Out of stock

81

. NOZZLE, MAIN

80N-14141-50-00

1
Out of stock

82

. ARM, FLOAT

363-14187-00-00

1
Out of stock

83

JET, MAIN (#130)

3G2-14231-26-A0

—

$10.06

In stock

84

VALVE SEAT ASSY (1.5)

500-14190-15-00

—

$39.59

In stock

85

PIN, FLOAT

537-14186-00-00

—
Out of stock

86

WASHER,VALVE SEAT

239-14195-00-00

—

$11.47

In stock

87

. VALVE, THROTTLE 1

80N-14112-25-00

1
Out of stock

88

. SCREW, THROTTLE

40T-14122-00-00

1
Out of stock

89

SPRING, THROTTLE STOP

137-14133-00-00

—

$6.15

In stock

90

. SEAT, SPRING

3V3-14136-00-00

1
Out of stock

91

CLIP

3FA-14137-00-00

—

$6.80

In stock

92

. SPRING, THROTTLE VALVE

363-14131-00-00

1
Out of stock

93

. PLATE

313-14146-00-00

1
Out of stock

94

HOSE

89A-14987-00-00

—

$12.62

In stock

95

HOSE

89A-14987-00-00

—

$12.62

In stock

96

CLIP, PIPE

8A7-14139-00-00

—

$6.80

In stock

97

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

98

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

99

CLIP, PIPE

8U9-14139-00-00

1
Out of stock

100

CAP

214-14118-00-00

—

$6.72

In stock

101

. FLOAT

214-14185-00-00

1
Out of stock

102

. WASHER, NEEDLE

2H0-14235-00-00

1
Out of stock

103

PILOT JET, AIR (#1.4)

239-14172-14-00

—

$3.98

In stock

104

HOSE

80N-14987-00-00

—

$17.98

In stock

105

. SETTER, NEEDLE JET

276-14145-00-00

1
Out of stock

106

O-RING

214-14147-00-00

—
Out of stock

107

WASHER,MAIN JET

137-14153-00-00

—
Out of stock

108

. NEEDLE

275-14116-A0-00

1
Out of stock

109

. PLATE

510-14146-00-00

1
Out of stock

110

NIPPLE

8J0-14251-00-00

—
Out of stock

111

. NUT, CABLE ADJUSTING

80N-14161-00-00

1
Out of stock

112

. SWITCH, CARBURETOR

80N-8259A-01-00

1
Out of stock

113

. PLATE

80N-14243-01-00

1
Out of stock

114

. O-RING

80N-14147-00-00

1
Out of stock

115

CLIP (8A1)

90467-09026-00

—

$2.72

In stock

116

TUBE,FLEXIBLE VINYL(85R)

91A30-05080-00

—

$16.89

In stock

117

CLAMP(81K)

90464-07078-00

—

$2.66

In stock

118

. CLIP, PIPE

16G-14139-00-00

1
Out of stock

119

NUT, AJUSTING

8A7-26323-00-00

1
Out of stock
