2010 Yamaha V-MAX (VMX17ZR) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2010 Yamaha V-MAX (VMX17ZR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

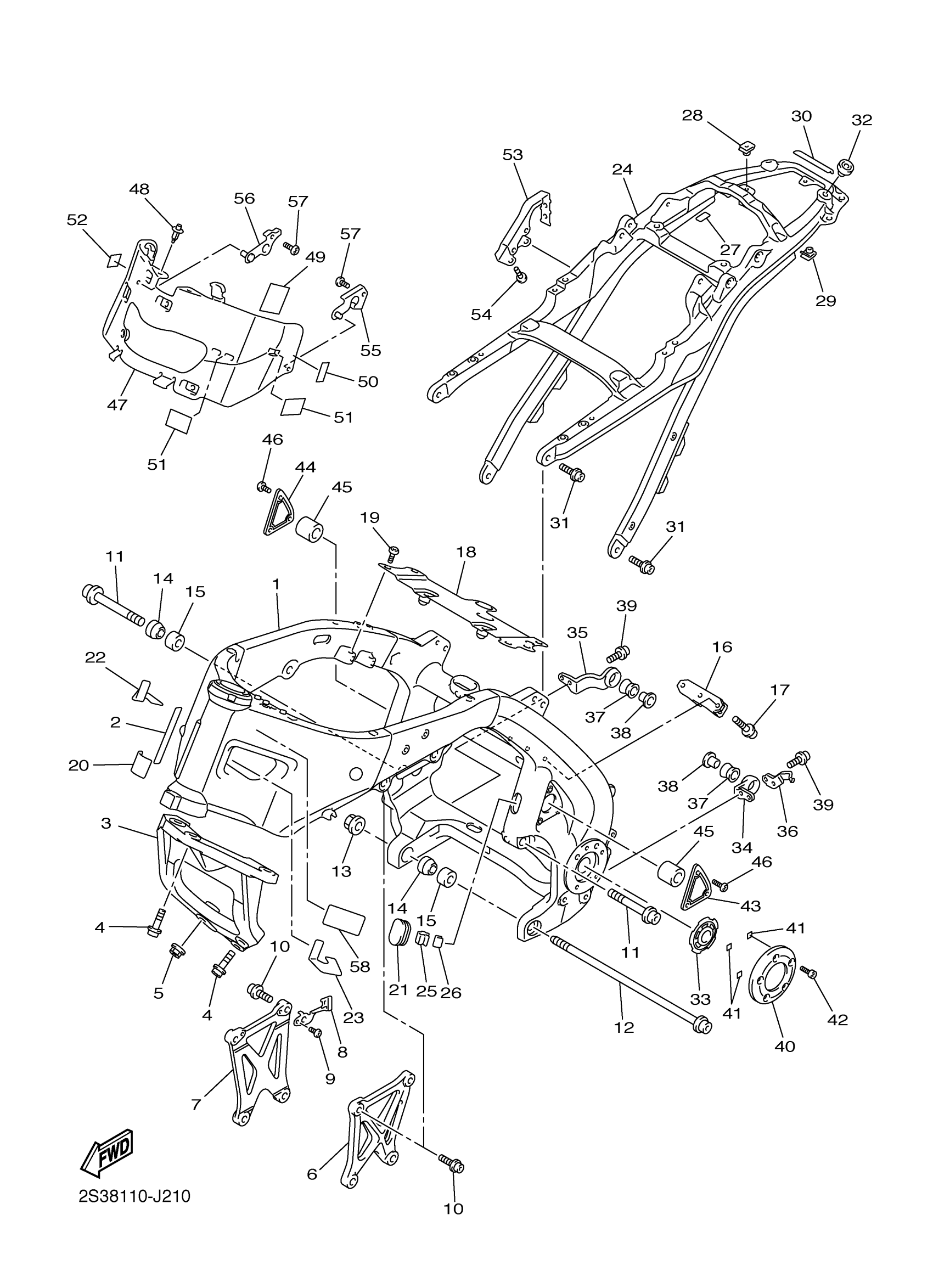

2010 Yamaha V-MAX (VMX17ZR) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

2S3-21110-00-00

1

$2,799.99

In stock

2

PROTECTOR, FUEL TANK

3HA-24141-00-00

—

$11.14

In stock

3

STAY, ENGINE 2

2S3-21315-00-00

1

$471.92

In stock

4

BOLT, HEXAGON SOCKET HEAD

90110-12005-00

—

$7.57

In stock

5

NUT, SELF-LOCKING(3JF)

95604-12200-00

—

$4.65

In stock

6

STAY, ENGINE 3

2S3-21316-00-00

—

$315.72

In stock

7

STAY, ENGINE 3

2S3-21317-00-00

—

$310.45

In stock

8

STAY, COUPLER

2S3-21396-00-00

1
Out of stock

9

BOLT, BUTTON HEAD

92014-06010-00

1

$5.28

In stock

10

BOLT, HEXAGON SOCKET HEAD

90110-10019-00

—

$6.46

In stock

11

BOLT, HEXAGON SOCKET HEAD

90110-12003-00

—

$9.97

In stock

12

BOLT, HEXAGON SOCKET HEAD

90110-12004-00

—

$33.58

In stock

13

NUT, SELF-LOCKING(3JF)

95604-12200-00

—

$4.65

In stock

14

BOSS, ENGINE MOUNT

2S3-21414-00-00

—

$19.97

In stock

15

BOSS, ENGINE MOUNT

2S3-21424-00-00

1

$23.20

In stock

16

BRKT., RR. CUSHION 1

2S3-2213E-00-00

1
Out of stock

17

BOLT

90111-10006-00

—

$4.63

In stock

18

BRACKET

2S3-21131-00-00

—

$93.48

In stock

19

BOLT, BUTTON HEAD

92012-08016-00

—
Out of stock

20

SEAL

2S3-21268-00-00

1
Out of stock

21

COVER

2S3-2172W-00-00

—

$5.65

In stock

22

SHEET 1

2S3-21266-00-00

—

$9.91

In stock

23

SHEET 2

2S3-21267-00-00

—

$9.91

In stock

24

REAR FRAME COMP.

2S3-21190-00-00

—

$1,071.99

In stock

25

CLIP

90468-070A0-00

—

$14.32

In stock

26

SEAL 1

2S3-2111D-00-00

—

$8.54

In stock

27

SEAL 1

3SP-21732-00-00

—
Out of stock

28

NUT, SPRING

90183-050A6-00

—

$2.37

In stock

29

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

30

PROTECTOR, FUEL TANK

3HA-24141-00-00

—

$11.14

In stock

31

BOLT, HEXAGON SOCKET HEAD

90110-10012-00

—
Out of stock

32

PAD, SEAT

22W-24741-00-00

—

$7.72

In stock

33

COVER 3

2S3-2117N-00-00

—
Out of stock

34

STAY, MUFFLER 1

2S3-21445-00-00

—

$35.74

In stock

35

STAY, MUFFLER 2

2S3-21446-00-00

—

$44.17

In stock

36

GUIDE, WIRE

2S3-27267-00-00

1
Out of stock

37

DAMPER, MUFFLER

5VY-14747-00-00

—

$12.27

In stock

38

COLLAR

90387-08021-00

—

$8.51

In stock

39

BOLT, HEXAGON SOCKET HEAD

90110-06331-00

—
Out of stock

40

COVER

2S3-2117F-00-00

—
Out of stock

41

DAMPER 2

2TV-21639-00-00

—

$2.92

In stock

42

BOLT,SOCKET HEAD

91314-06012-00

—

$6.68

In stock

43

EMBLEM 1

2S3-2118E-00-00

—

$51.34

In stock

44

EMBLEM 2

2S3-2118F-00-00

—

$51.34

In stock

45

DAMPER

2S3-2113B-00-00

—

$7.55

In stock

46

SCREW

90149-06146-00

—
Out of stock

47

PANEL, 1

2S3-2121A-00-00

—

$42.98

In stock

48

RIVET

90269-07008-00

—

$2.55

In stock

49

DAMPER

5JW-2139X-00-00

—
Out of stock

50

DAMPER

2D1-21649-00-00

—

$3.03

In stock

51

DAMPER

2AL-84553-00-00

—

$10.55

In stock

52

SEAL

1UF-15379-00-00

—

$6.28

In stock

53

STAY 4

2S3-2164J-00-00

—

$22.40

In stock

54

BOLT, BUTTON HEAD

92012-06016-00

—
Out of stock

55

BRKT 2

2S3-2612K-00-00

1
Out of stock

56

BRACKET 3

2S3-2612L-00-00

1
Out of stock

57

BOLT, BUTTON HEAD

92012-06010-00

—

$2.45

In stock

58

PLATE, EPA (CALIFORNIA)

2S3-2176P-10-00

1
Out of stock
