2018 Yamaha V-MAX (VMX17JGY) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2018 Yamaha V-MAX (VMX17JGY), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

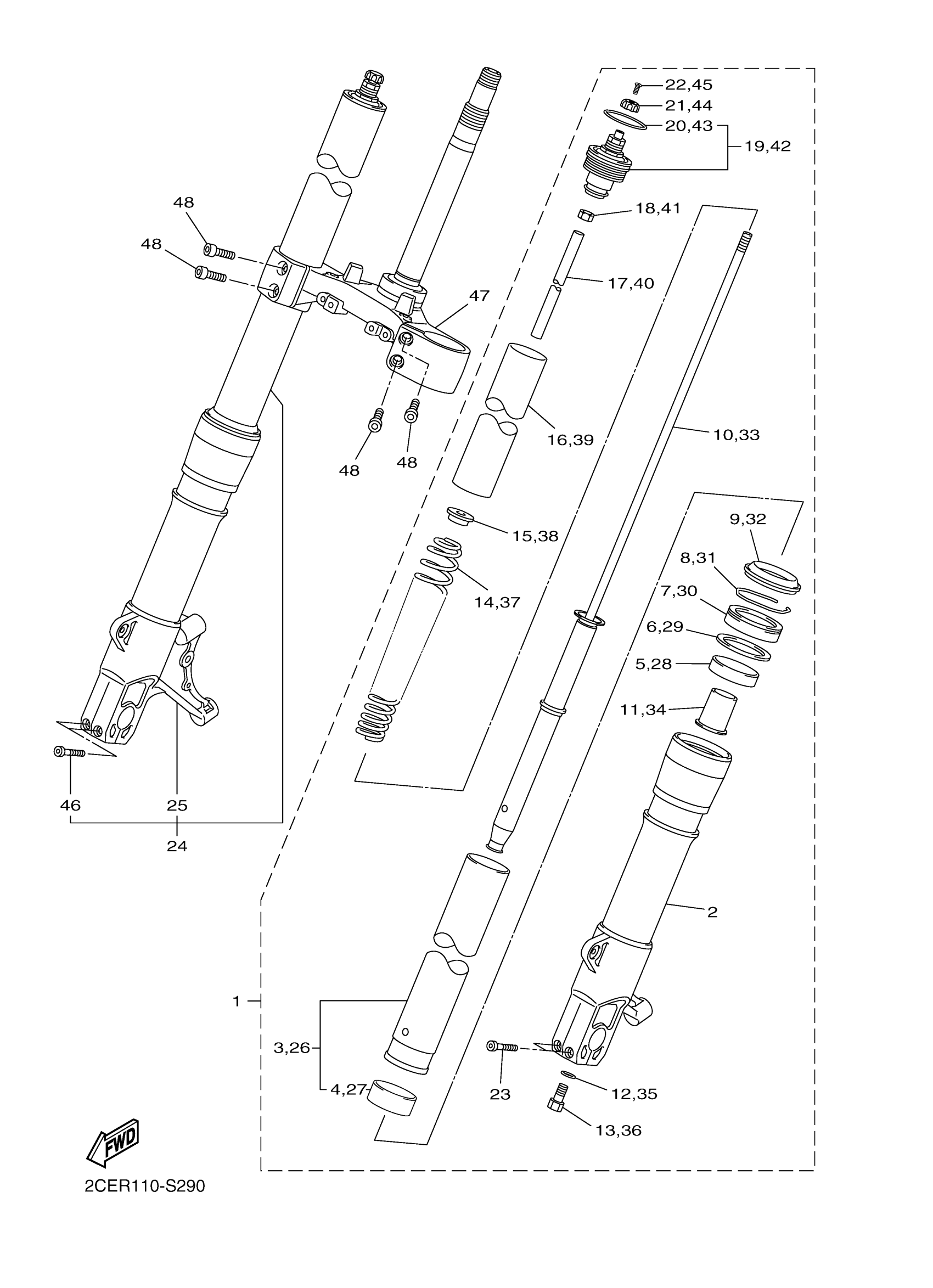

2018 Yamaha V-MAX (VMX17JGY) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L.H)

2CE-23102-10-00

—

$1,236.99

In stock

2

OUTER TUBE COMP.

2CE-23106-10-00

—

$585.99

In stock

3

INNER TUBE COMP.1

2CE-23110-00-00

—

$426.97

In stock

4

METAL, SLIDE 2

2S3-23135-00-00

1

$26.92

In stock

5

METAL, SLIDE 1

2S3-23125-00-00

1

$44.34

In stock

6

SEAT 1

2S3-23115-00-00

1

$14.25

In stock

7

OIL SEAL

2S3-23145-00-00

1

$13.72

In stock

8

RING, SNAP

2CE-23156-00-00

1

$5.23

In stock

9

SEAL, DUST

2S3-23144-00-00

1

$15.83

In stock

10

CYLINDER COMP., FRONT FORK

2CE-23170-00-00

1

$457.42

In stock

11

SPINDLE, TAPER

5UX-23173-00-00

—

$30.63

In stock

12

GASKET

509-23158-L0-00

1

$14.34

In stock

13

BOLT, HEXAGON SOCKET HEAD

5UX-23181-00-00

—

$19.49

In stock

14

SPRING, FRONT FORK

2CE-23141-00-00

—

$42.75

In stock

15

SEAT, SPRING UPPER

2CE-23142-00-00

1

$18.25

In stock

16

REINF. COMP.

2CE-23104-00-00

—

$18.14

In stock

17

SPACER

2CE-23118-00-00

—

$12.14

In stock

18

NUT

5UX-23778-00-00

—

$3.37

In stock

19

BOLT, CAP

2CE-23111-00-00

—

$233.95

In stock

20

O-RING

CS4-43862-40-00

—

$4.58

In stock

21

KNOB (TEN)

5JW-2319W-00-00

—

$9.31

In stock

22

SCREW

1MC-23119-10-00

—

$1.29

In stock

23

BOLT,SOCKET

91314-08045-00

—

$6.82

In stock

24

FRONT FORK ASSY (R.H)

2CE-23103-11-00

—
Out of stock

25

OUTER TUBE COMP.

2CE-23107-10-00

—

$585.99

In stock

26

INNER TUBE COMP.1

2CE-23110-00-00

—

$426.97

In stock

27

METAL, SLIDE 2

2S3-23135-00-00

1

$26.92

In stock

28

METAL, SLIDE 1

2S3-23125-00-00

1

$44.34

In stock

29

SEAT 1

2S3-23115-00-00

1

$14.25

In stock

30

OIL SEAL

2S3-23145-00-00

1

$13.72

In stock

31

RING, SNAP

2CE-23156-00-00

1

$5.23

In stock

32

SEAL, DUST

2S3-23144-00-00

1

$15.83

In stock

33

CYLINDER COMP., FRONT FORK

2CE-23170-00-00

1

$457.42

In stock

34

SPINDLE, TAPER

5UX-23173-00-00

—

$30.63

In stock

35

GASKET

509-23158-L0-00

1

$14.34

In stock

36

BOLT, HEXAGON SOCKET HEAD

5UX-23181-00-00

—

$19.49

In stock

37

SPRING, FRONT FORK

2CE-23141-00-00

—

$42.75

In stock

38

SEAT, SPRING UPPER

2CE-23142-00-00

1

$18.25

In stock

39

REINF. COMP.

2CE-23104-00-00

—

$18.14

In stock

40

SPACER

2CE-23118-00-00

—

$12.14

In stock

41

NUT

5UX-23778-00-00

—

$3.37

In stock

42

BOLT, CAP

2CE-23111-00-00

—

$233.95

In stock

43

O-RING

CS4-43862-40-00

—

$4.58

In stock

44

KNOB (TEN)

5JW-2319W-00-00

—

$9.31

In stock

45

SCREW

1MC-23119-10-00

—

$1.29

In stock

46

BOLT,SOCKET

91314-08045-00

—

$6.82

In stock

47

UNDER BRACKET COMP.

2CE-23340-00-00

—

$457.11

In stock

48

BOLT,SOCKET

91314-08025-00

—

$6.17

In stock
