2015 Yamaha V-MAX (VMX17FR) Side Cover 2 Diagram

← All diagrams

Find the part on the Side Cover 2 diagram for your 2015 Yamaha V-MAX (VMX17FR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

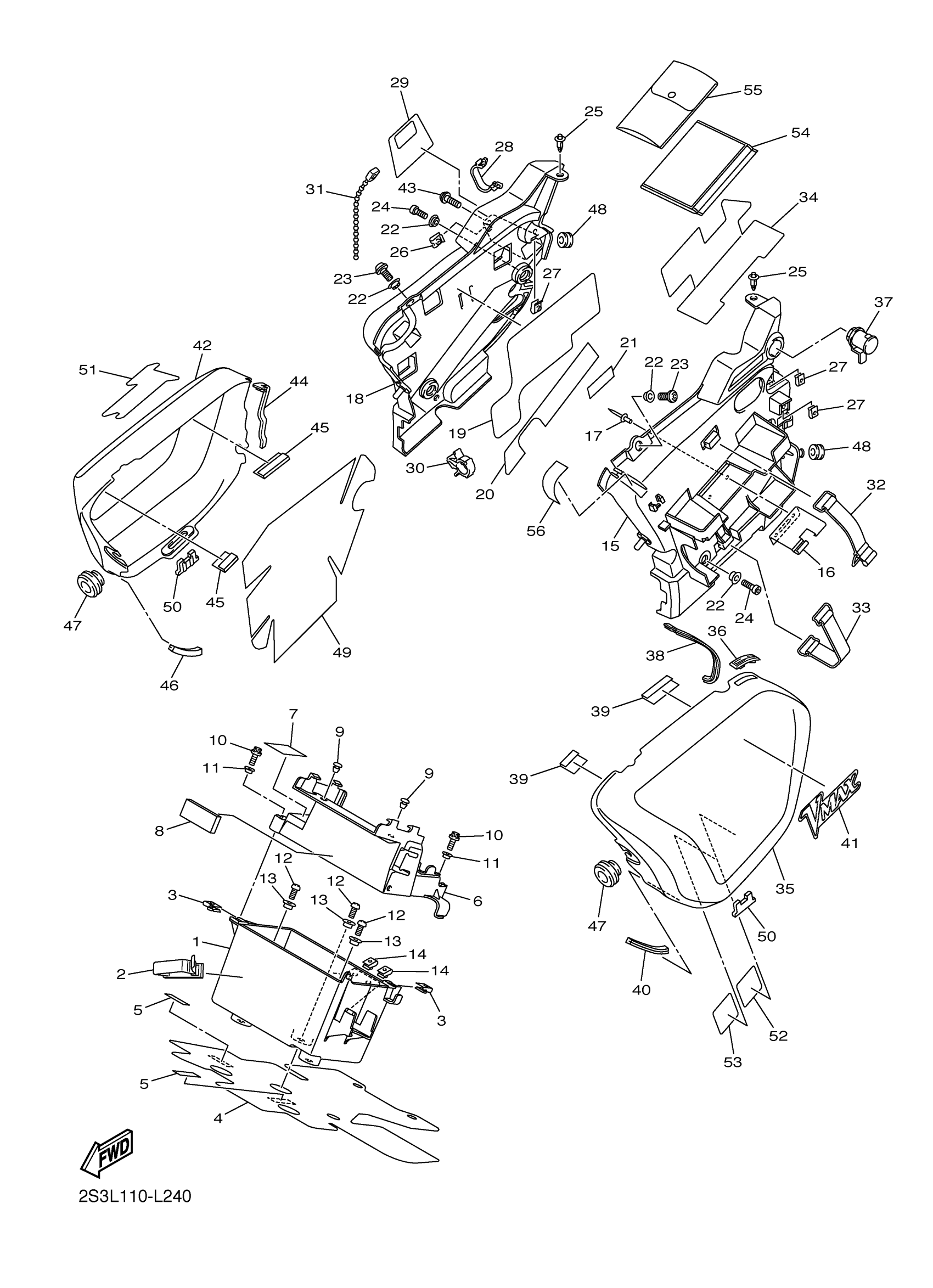

2015 Yamaha V-MAX (VMX17FR) Side Cover 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BOX, BATTERY

2S3-2177G-00-00

—

$42.40

In stock

2

CLAMP

90464-13012-00

—
Out of stock

3

NUT, SPRING

90183-050A6-00

1

$2.37

In stock

4

PROTECTOR

2S3-2117G-01-00

—
Out of stock

5

SEAL 1

2S3-21732-00-00

1

$1.63

In stock

6

BOX, BATTERY 1

2S3-8212B-00-00

—

$24.57

In stock

7

PATCH 5

5JW-2164K-00-00

1

$1.63

In stock

8

DAMPER 1

2S3-21638-00-00

—

$11.45

In stock

9

PLUG(1NL)

90338-07180-00

1

$5.68

In stock

10

BOLT, HEXAGON SOCKET HEAD

90110-05028-00

1

$6.29

In stock

11

COLLAR

90387-05035-00

1

$5.03

In stock

12

BOLT, BUTTON HEAD

92012-06012-00

1

$2.49

In stock

13

COLLAR

90387-06130-00

1

$7.23

In stock

14

NUT, SPRING(47R)

90183-04039-00

1

$5.89

In stock

15

PANEL 1

2S3-2172A-00-00

—

$29.66

In stock

16

HOOK, BAND

2S3-2175R-00-00

—

$14.35

In stock

17

RIVET, BLIND (8K1)

90267-40076-00

—
Out of stock

18

PANEL 2

2S3-2172F-00-00

—

$28.17

In stock

19

DAMPER, PLATE 1

2S3-2414H-00-00

—

$5.11

In stock

20

DAMPER, SEAT

2S3-24737-00-00

—

$1.51

In stock

21

DAMPER, MUFFLER

7TD-14747-10-00

—

$0.71

In stock

22

COLLAR

90387-06040-00

—

$8.86

In stock

23

BOLT,HEX. SOCKET BUTTON

90111-06119-00

—

$6.26

In stock

24

BOLT,SOCKET HEAD

91314-06020-00

—

$2.05

In stock

25

RIVET

90269-06008-00

—

$7.40

In stock

26

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

27

NUT, SPRING

90183-050A6-00

1

$2.37

In stock

28

CLAMP(4NK)

90464-24230-00

—

$5.62

In stock

29

PROTECTOR

2S3-21652-00-00

—

$3.25

In stock

30

CLAMP(3XV)

90464-15157-00

—

$6.17

In stock

31

BAND

80L-26397-00-00

—

$6.57

In stock

32

BAND, BATTERY

3TJ-82131-00-00

—

$19.40

In stock

33

BAND, BATTERY

26L-82131-00-00

—

$7.05

In stock

34

DAMPER

2S3-21746-00-00

—

$2.67

In stock

35

COVER, SIDE 3

2S3-21731-10-00

—
Out of stock

36

CAP, SLIDER

2S3-2171P-00-00

—

$14.17

In stock

37

LOCK ASSY 2

2S3-21708-01-00

—

$85.57

In stock

38

MOLD, SEAT

2S3-24785-00-00

—

$36.58

In stock

39

DAMPER

2AL-84553-00-00

—

$10.55

In stock

40

MOLE 4

2S3-28348-00-00

—

$5.11

In stock

41

EMBLEM 3D

2S3-2173D-01-00

—

$94.58

In stock

42

COVER, SIDE 4

2S3-21741-10-00

—
Out of stock

43

BOLT

90111-06038-00

—

$3.45

In stock

44

MOLD 2

2S3-2478K-00-00

—

$23.75

In stock

45

DAMPER

2AL-84553-00-00

—

$10.55

In stock

46

MOLE 4

2S3-28348-00-00

—

$5.11

In stock

47

DAMPER

2S3-21717-00-00

—

$4.67

In stock

48

GROMMET

90480-12320-00

—

$6.71

In stock

49

DAMPER, SEAT

2S3-24724-00-00

—

$9.82

In stock

50

DAMPER

2S3-24665-00-00

—

$6.62

In stock

51

EMBLEM 3D

2S3-2174D-01-00

—

$94.77

In stock

52

PLATE, ROUTING

5VX-21684-00-00

—

$8.31

In stock

53

PLATE, ROUTING 2

4B5-21686-01-00

—
Out of stock

54

TOOL KIT

2S3-28100-00-00

—

$56.17

In stock

55

TOOL KIT, 2

2S3-28110-00-00

—

$57.29

In stock

56

TAPE, 2

2C0-21567-00-00

—

$3.05

In stock
