2015 Yamaha V-MAX (VMX17FR) Crankcase Diagram

← All diagrams

Find the part on the Crankcase diagram for your 2015 Yamaha V-MAX (VMX17FR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

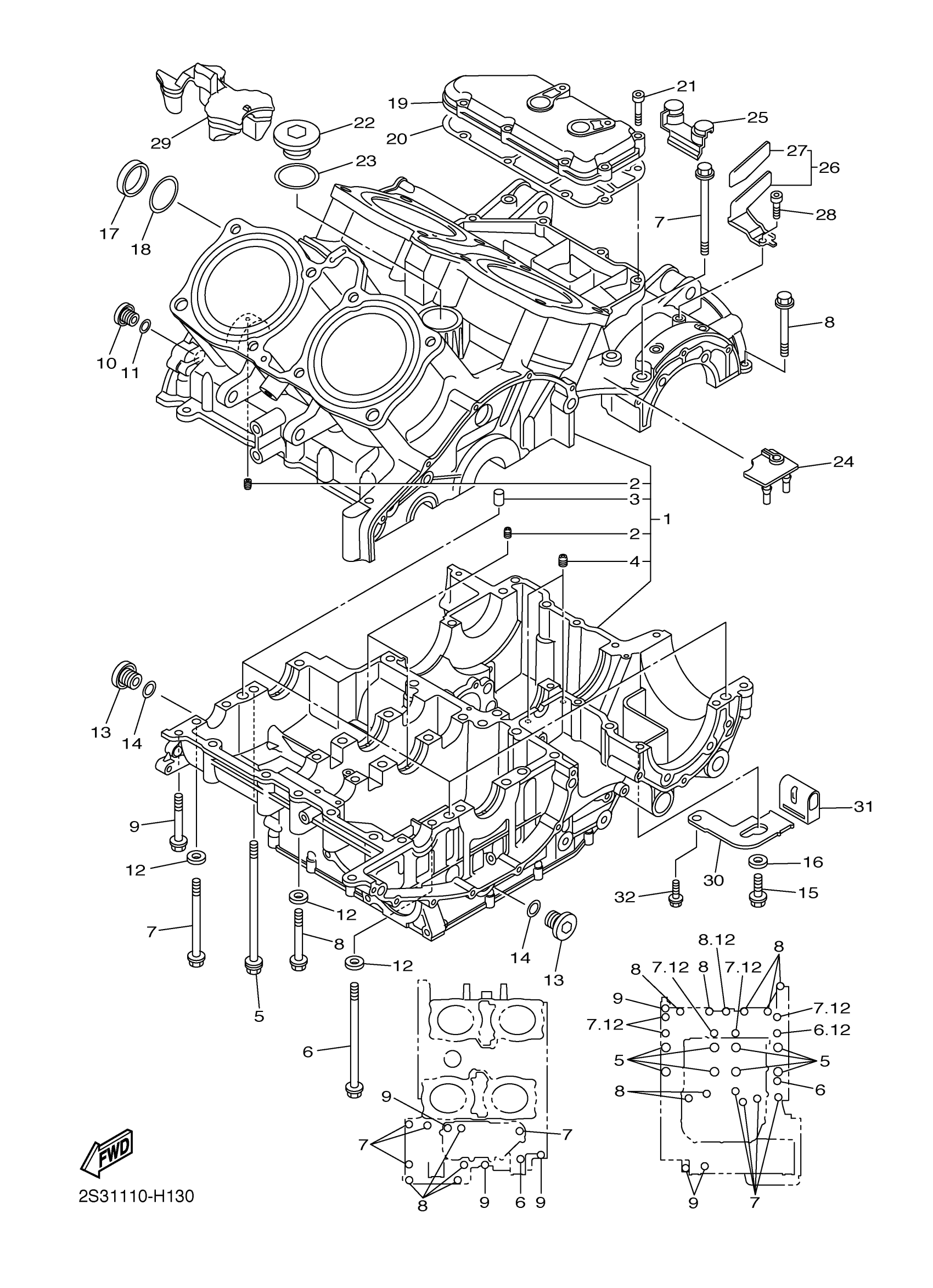

2015 Yamaha V-MAX (VMX17FR) Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CRANKCASE ASSY

2S3-15100-11-00

—

$5,115.99

In stock

2

NOZZLE

4KM-13572-01-00

1
Out of stock

3

PIN, DOWEL(3VD)

99530-10114-00

1

$2.23

In stock

4

NOZZLE 2

2S3-15148-00-00

—

$5.49

In stock

5

BOLT, WITH WASHER

90119-10035-00

1

$6.87

In stock

6

BOLT, FLANGE(2UJ)

95814-08110-00

1

$5.66

In stock

7

BOLT, FLANGE

95812-08090-00

—

$3.25

In stock

8

BOLT, FLANGE

95814-08065-00

1

$3.54

In stock

9

BOLT, FLANGE

95812-06065-00

—

$5.14

In stock

10

PLUG, STRAIGHT SCREW

90340-14011-00

1

$19.71

In stock

11

O-RING (2H9)

93210-14369-00

1

$5.80

In stock

12

WASHER (1T1)

90201-08649-00

1
Out of stock

13

PLUG

4H7-15189-00-00

1
Out of stock

14

O-RING

93210-20802-00

1
Out of stock

15

BOLT, FLANGE

95022-08016-00

1

$0.55

In stock

16

GASKET

90430-08119-00

—

$4.70

In stock

17

PIPE, WATER

2S3-12564-00-00

—

$12.35

In stock

18

O-RING (21A)

93210-34633-00

—

$8.31

In stock

19

COVER

2S3-15413-00-00

—

$117.14

In stock

20

GASKET, COVER PINION 2

2S3-15463-00-00

—

$6.52

In stock

21

BOLT,SOCKET

91317-06025-00

—

$2.05

In stock

22

PLUG, STRAIGHT SCREW

90340-36003-00

—

$22.40

In stock

23

O-RING

93210-35001-00

—

$3.23

In stock

24

COVER, OIL PUMP

2S3-15416-00-00

—

$7.55

In stock

25

GROMMET

2S3-15486-00-00

—

$8.97

In stock

26

CLAMP

2S3-81328-00-00

—
Out of stock

27

SEAT, 6

2S3-1471P-00-00

—

$1.37

In stock

28

BOLT,SOCKET

91317-06016-00

—

$1.16

In stock

29

COVER, CHAIN CASE 2

2S3-15428-00-00

—

$41.06

In stock

30

PLATE

2S3-21329-00-00

—

$6.28

In stock

31

DAMPER

2S3-2139X-00-00

—

$34.72

In stock

32

BOLT, FLANGE

95812-06014-00

—

$5.45

In stock
