2014 Yamaha V-MAX (VMX17EGY) Shift Shaft Diagram

← All diagrams

Find the part on the Shift Shaft diagram for your 2014 Yamaha V-MAX (VMX17EGY), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

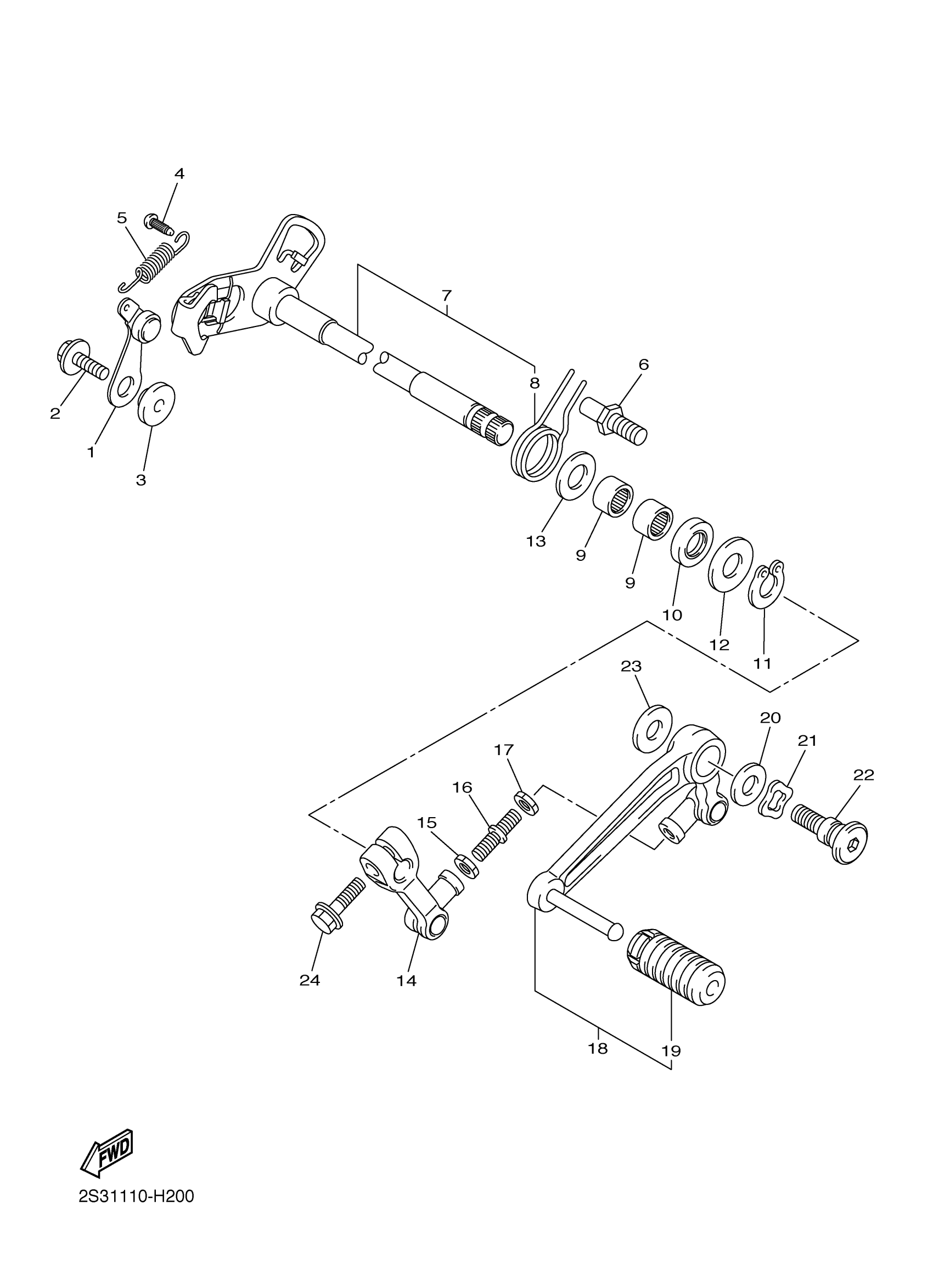

2014 Yamaha V-MAX (VMX17EGY) Shift Shaft Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STOPPER LEVER ASSY

2S3-18140-00-00

—

$24.15

In stock

2

SCREW, WITH WASHER

90159-06028-00

1

$6.26

In stock

3

SPACER

4NX-18175-00-00

—
Out of stock

4

HOOK, SPRING

132-16346-00-00

1
Out of stock

5

SPRING, TENSION

90506-15002-00

—

$3.20

In stock

6

STOPPER, SCREW

5VK-18127-00-00

—

$10.89

In stock

7

SHIFT SHAFT ASSY

2S3-18101-01-00

—
Out of stock

8

SPRING, TORSION

90508-32141-00

—

$6.91

In stock

9

BEARING

93317-11295-00

1

$38.97

In stock

10

OIL SEAL (12X22X5-371)

93102-12106-00

1
Out of stock

11

CIRCLIP

99002-10600-00

1

$6.28

In stock

12

WASHER, PLATE (353)

90201-12575-00

1
Out of stock

13

WASHER, PLATE (5N6)

90201-127E1-00

1

$3.68

In stock

14

ARM, SHIFT

2S3-18112-00-00

—

$81.05

In stock

15

NUT(650)

95380-06700-00

1

$6.17

In stock

16

ROD, SHIFT

2S3-18115-00-00

—

$16.98

In stock

17

NUT (2H9)

90170-06228-00

—

$5.20

In stock

18

SHIFT PEDAL ASSY

2S3-18110-00-00

—
Out of stock

19

COVER, SHIFT PEDAL

2S3-18113-00-00

—

$12.00

In stock

20

WASHER, PLATE

90201-12013-00

—
Out of stock

21

WASHER, WAVE (17W)

90206-12074-00

—

$6.98

In stock

22

BOLT

2S3-27217-10-00

—

$12.66

In stock

23

WASHER, PLATE (24Y)

90201-080H1-00

—

$3.83

In stock

24

BOLT, FLANGE

95022-06020-00

—

$3.32

In stock
