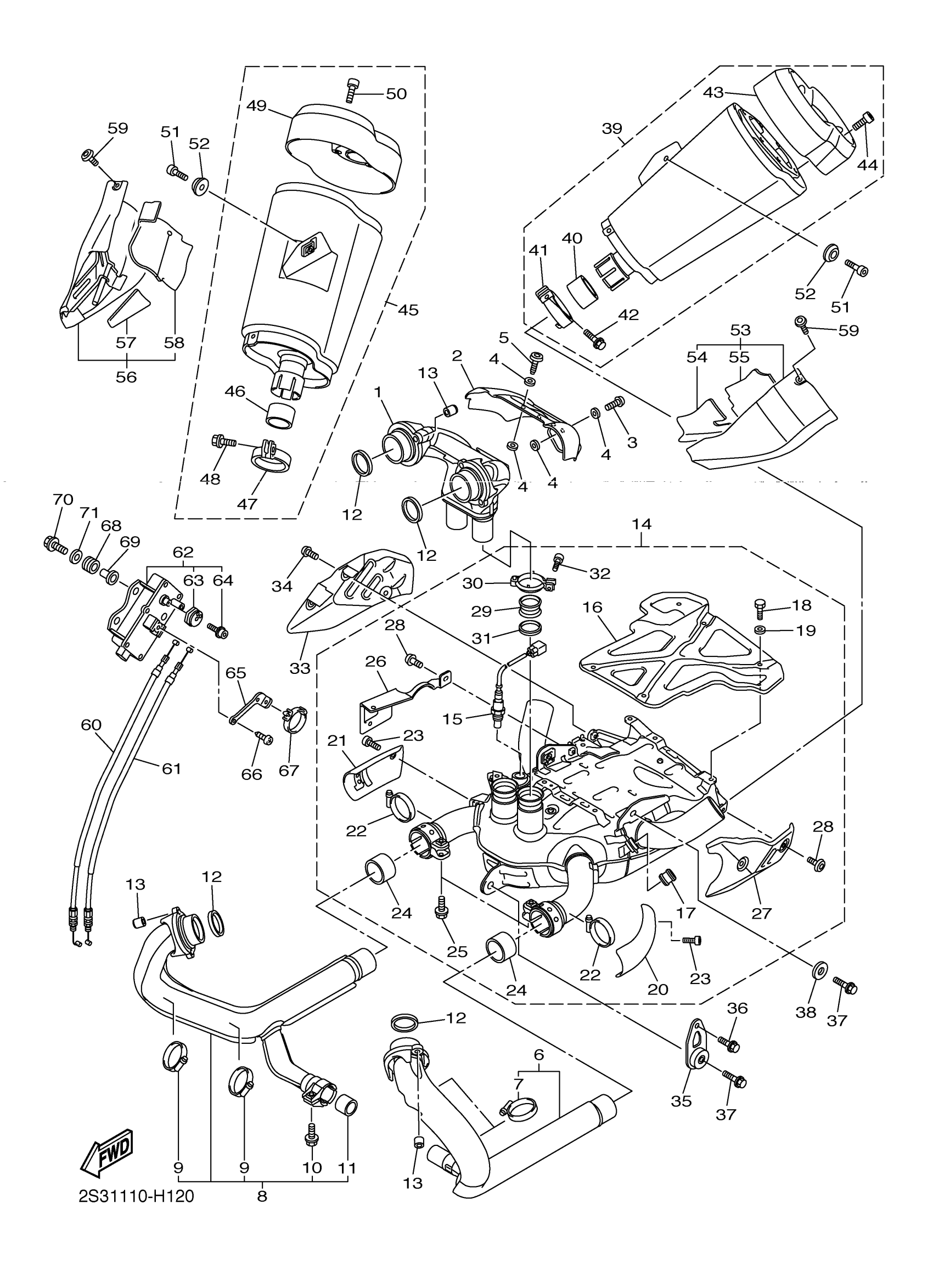

Find the part on the Exhaust diagram for your 2012 Yamaha V-Max CA (VMX17BCB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha V-Max CA (VMX17BCB) Exhaust Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

EXHAUST PIPE COMP.

2S3-14602-01-00

1

$660.99

In stock

2

COVER, EXHAUST

2S3-14624-00-00

1

$283.40

In stock

3

BOLT, BUTTON HEAD(3JP)

92014-06012-00

1
Out of stock

4

WASHER, PLATE

90201-05015-00

1

$6.29

In stock

5

BOLT,HEX. SOCKET BUTTON

90111-06128-00

1

$3.62

In stock

6

EXHAUST PIPE ASSY 2

2S3-14620-01-00

—
Out of stock

7

HOSE CLAMP ASSY

90450-45001-00

—

$18.78

In stock

8

EXHAUST PIPE ASSY 4

2S3-14650-01-00

1
Out of stock

9

HOSE CLAMP ASSY

90450-45001-00

—

$18.78

In stock

10

BOLT, FLANGE(2UJ)

95024-08020-00

1

$6.68

In stock

11

GASKET, MUFFLER

2S3-14714-00-00

—

$24.86

In stock

12

GASKET, EXHAUST PIPE

2S3-14613-01-00

1
Out of stock

13

NUT

90179-08442-00

1

$5.72

In stock

14

MUFFLER COMP.

2S3-14701-00-00

—
Out of stock

15

SENSOR, OXYGEN

2S3-8592A-00-00

—

$292.08

In stock

16

COVER, 1

2S3-1479H-00-00

—

$131.43

In stock

17

DAMPER, MUFFLER

2S3-14737-00-00

—

$22.06

In stock

18

BOLT (661)

97013-06012-00

—

$4.71

In stock

19

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

20

COVER 2

2S3-1479J-00-00

—
Out of stock

21

COVER, 3

2S3-1479K-00-00

—
Out of stock

22

HOSE CLAMP ASSY

90450-45001-00

—

$18.78

In stock

23

BOLT,SOCKET HEAD

91314-06010-00

—

$2.62

In stock

24

GASKET, SILENCER

5YU-14755-10-00

—

$25.52

In stock

25

BOLT, FLANGE(4KG)

95024-08040-00

—

$6.17

In stock

26

COVER 4

2S3-1479L-00-00

—

$47.29

In stock

27

PROTECTOR, MUFFLER 1

2S3-14718-00-00

—

$72.18

In stock

28

BOLT,HEX. SOCKET BUTTON

90111-06101-00

—

$6.31

In stock

29

RING, STOPPER

2S3-14618-00-00

—

$29.74

In stock

30

BAND, MUFFLER

2S3-14725-00-00

—

$75.25

In stock

31

GASKET, EXHAUST PIPE

2S3-14623-00-00

—

$12.27

In stock

32

BOLT, HEXAGON SOCKET HEAD

90110-06344-00

—

$1.86

In stock

33

PROTECTOR, EXHAUST

2S3-14826-00-00

—

$66.65

In stock

34

BOLT,HEX. SOCKET BUTTON

90111-06101-00

—

$6.31

In stock

35

STAY, MUFFLER 3

2S3-2144F-00-00

—

$60.38

In stock

36

BOLT, FLANGE(2UJ)

95024-08020-00

1

$6.68

In stock

37

BOLT, FLANGE(3EF)

95024-08035-00

—

$6.17

In stock

38

WASHER, PLATE(3DM)

90201-087G2-00

—

$3.11

In stock

39

MUFFLER ASSY 1

2S3-14710-00-00

—
Out of stock

40

GASKET, MUFFLER

5VY-14714-00-00

—
Out of stock

41

BAND, MUFFLER

3D8-14715-00-00

—
Out of stock

42

BOLT, FLANGE(3EF)

95024-08035-00

—

$6.17

In stock

43

CAP, SILENCER

2S3-14787-01-00

—
Out of stock

44

BOLT,SOCKET HEAD

91314-06020-00

—

$2.05

In stock

45

MUFFLER ASSY 2

2S3-14720-00-00

—
Out of stock

46

GASKET, MUFFLER

5VY-14714-00-00

—
Out of stock

47

BAND, MUFFLER

5VY-14715-00-00

—

$38.83

In stock

48

BOLT, FLANGE(3EF)

95024-08035-00

—

$6.17

In stock

49

CAP, SILENCER

2S3-14787-01-00

—
Out of stock

50

BOLT,SOCKET HEAD

91314-06020-00

—

$2.05

In stock

51

BOLT,SOCKET

91314-08040-00

—
Out of stock

52

WASHER, FOOTREST

2S3-27417-00-00

—

$18.95

In stock

53

BODY,3-1

2S3-1473A-00-00

—
Out of stock

54

SEAT

2S3-1475P-00-00

—

$36.77

In stock

55

SEAT

2S3-1476P-00-00

—

$36.77

In stock

56

BODY,4-1

2S3-1474A-00-00

—
Out of stock

57

SEAT

2S3-1477P-00-00

—

$36.77

In stock

58

SEAT

2S3-1478P-00-00

—

$22.80

In stock

59

BOLT, BUTTON HEAD

92014-06010-00

1

$5.28

In stock

60

CABLE, PULLEY 1

2S3-1133E-00-00

—

$59.94

In stock

61

CABLE, PULLEY 2

2S3-1133F-00-00

—

$60.06

In stock

62

SERVO MOTOR ASSY

2C0-85820-00-00

—

$435.51

In stock

63

PULLEY, DRIVE

2C0-85821-00-00

—

$7.25

In stock

64

BOLT, HEXAGON SOCKET HEAD

90110-05028-00

—

$6.29

In stock

65

CLAMP, WIRE

2S3-21637-00-00

—

$5.38

In stock

66

1

$4.15

In stock

67

CLAMP(M80)

90464-07209-00

—
Out of stock

68

GROMMET

90480-14005-00

—

$3.25

In stock

69

COLLAR

90387-06158-00

—

$6.17

In stock

70

BOLT, FLANGE

95022-06025-00

—

$1.46

In stock

71

WASHER, PLATE

90201-06M31-00

1

$2.92

In stock
