2011 Yamaha V-MAX (VMX17AG) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 2011 Yamaha V-MAX (VMX17AG), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

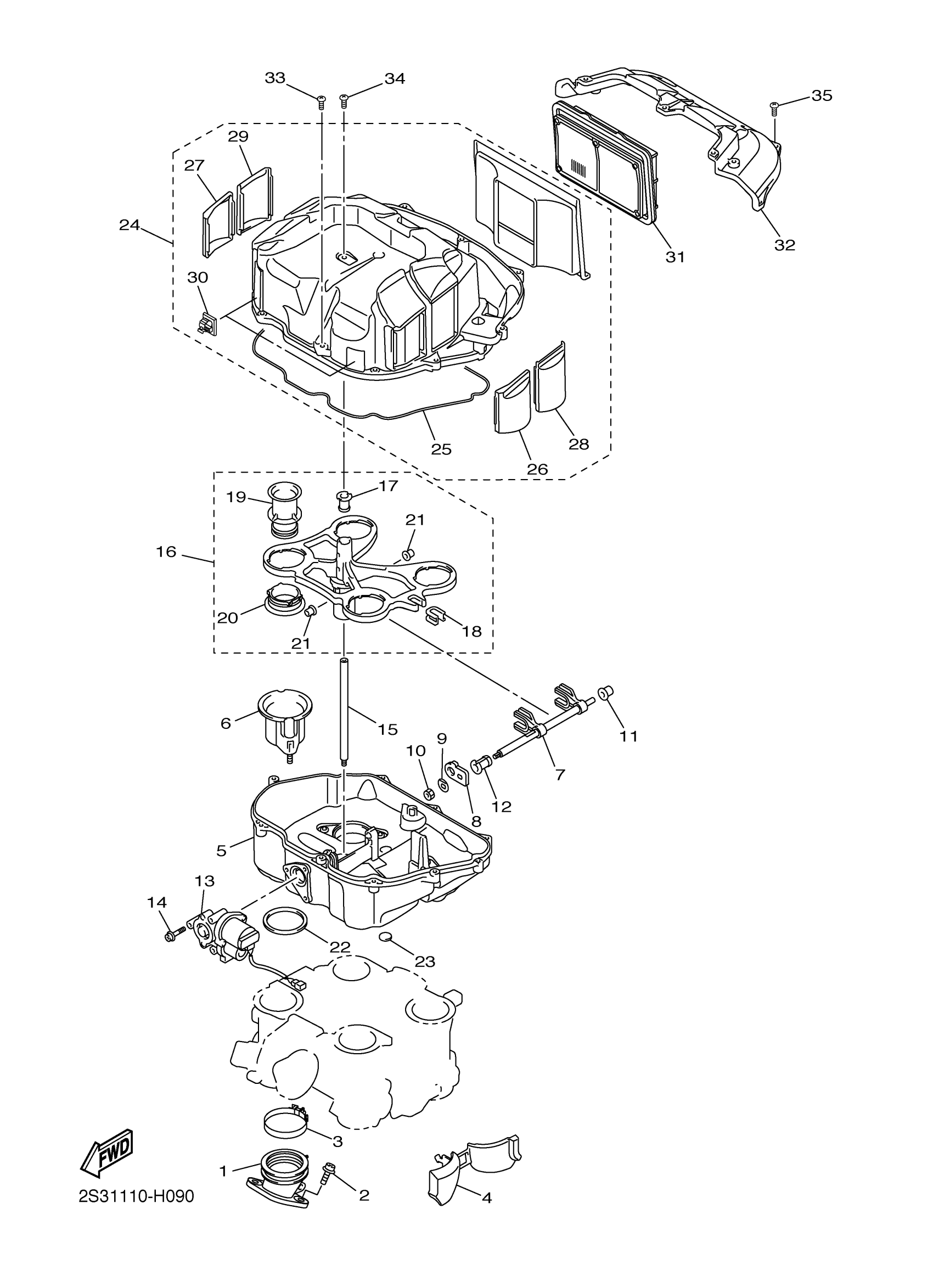

2011 Yamaha V-MAX (VMX17AG) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

JOINT, CARBURETOR 1

2S3-13586-00-00

—

$77.32

In stock

2

BOLT,SOCKET HEAD

91314-06020-00

1

$2.05

In stock

3

CLAMP, HOSE 1

2S3-11387-00-00

1
Out of stock

4

COVER, MANIFOLD

2S3-13564-00-00

—

$41.18

In stock

5

CASE, AIR CLEANER 1

2S3-14411-00-00

1

$138.05

In stock

6

JOINT ASSY

2S3-1440B-00-00

1

$13.14

In stock

7

LEVER 1

2S3-1445B-00-00

—

$66.62

In stock

8

PIN, FLOAT ARM

2S3-14548-00-00

—

$4.15

In stock

9

WASHER

2S3-14475-00-00

—

$3.03

In stock

10

NUT(650)

95380-06700-00

1

$6.17

In stock

11

BUSH, SOLID

90381-06002-00

—

$3.23

In stock

12

BUSH, 3

2S3-1449B-00-00

—

$17.65

In stock

13

GEARED MOTOR COMP. 2

2S3-85870-00-00

—

$394.51

In stock

14

BOLT, HEXAGON SOCKET HEAD

90110-05045-00

—

$2.32

In stock

15

SEPERATOR, OIL

2S3-14434-00-00

—

$37.14

In stock

16

HOLDER, GUIDE

2S3-14459-00-00

—

$266.66

In stock

17

BUSH 1

2S3-1447B-00-00

—

$8.52

In stock

18

GUIDE

2S3-14473-00-00

—

$15.72

In stock

19

FUNNEL

2S3-14479-00-00

—

$12.82

In stock

20

SEAL, RUBBER 1

2S3-13631-00-00

—

$23.40

In stock

21

BUSH, SOLID

90381-08001-00

—

$5.11

In stock

22

GASKET, AIR CLEANER

2S3-14416-00-00

—

$11.37

In stock

23

PROTECTOR

2S3-1442F-00-00

—

$5.89

In stock

24

AIR FILTER CASE COMP.

2S3-14408-00-00

—

$267.09

In stock

25

SEAL

2S3-14452-00-00

—

$26.65

In stock

26

COVER, CLEANER CASE 1

2S3-1441A-00-00

—

$14.45

In stock

27

COVER, CLEANER CASE 2

2S3-1441E-00-00

—

$14.45

In stock

28

COVER, CLEANER CASE 3

2S3-1442A-00-00

—

$15.42

In stock

29

COVER, CLEANER CASE 4

2S3-1442E-00-00

—

$22.63

In stock

30

CLAMP

90464-14002-00

—

$3.95

In stock

31

ELEMENT, AIR CLEANER

2S3-14451-01-00

—
Out of stock

32

DUCT

2S3-14437-01-00

—
Out of stock

33

SCREW, BIND

98902-05020-00

—

$1.43

In stock

34

SCREW, BINDING

90154-05037-00

—

$1.29

In stock

35

SCREW, BIND

98902-05014-00

—

$1.22

In stock
