2011 Yamaha V-Max (VMX17AG) Fender Diagram

← All diagrams

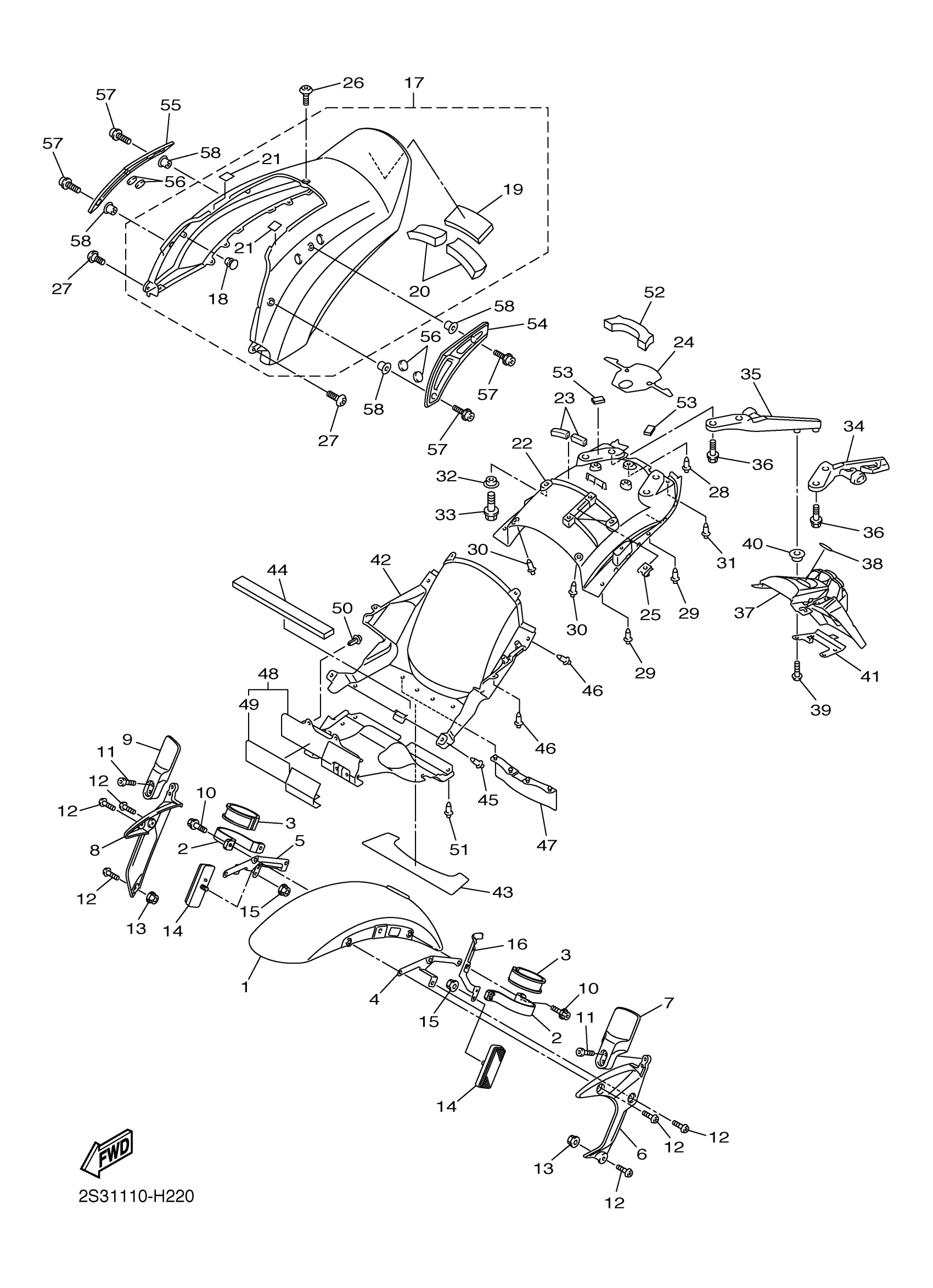

Find the part on the Fender diagram for your 2011 Yamaha V-Max (VMX17AG), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2011 Yamaha V-Max (VMX17AG) Fender Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FENDER, FRONT

2S3-21511-00-P2

—
Out of stock

2

STAY, FENDER 1

2S3-21513-00-00

—

$118.02

In stock

3

DAMPER 1

2S3-21541-00-00

—

$8.25

In stock

4

BRACKET, FENDER

2S3-21512-00-00

1

$31.02

In stock

5

BRACKET

2S3-21586-00-00

—

$35.34

In stock

6

ARM 1

2S3-23361-00-P0

—
Out of stock

7

COVER ASSY 1

2S3-2110M-00-P1

—

$72.72

In stock

8

ARM 2

2S3-23371-00-P0

1
Out of stock

9

COVER ASSY 2

2S3-2110N-00-P1

—

$72.72

In stock

10

BOLT, HEXAGON SOCKET HEAD

90110-06152-00

1

$6.26

In stock

11

BOLT,SOCKET HEAD

91314-06014-00

1

$3.52

In stock

12

BOLT

90111-06038-00

1

$3.45

In stock

13

NUT, FLANGE

95702-06500-00

1

$1.98

In stock

14

FRONT REFLECTOR ASSY

11H-85110-01-00

1

$20.92

In stock

15

NUT, U FLANGE

95604-05200-00

—
Out of stock

16

BRACKET, REFLECTOR 1

2S3-85112-01-00

—

$27.85

In stock

17

REAR FENDER ASSY.

2S3-21600-00-P2

—
Out of stock

18

PLUG(1NL)

90338-07180-00

—

$5.68

In stock

19

DAMPER

2S3-84553-00-00

—

$3.74

In stock

20

DAMPER 3

2S3-2112D-00-00

—

$2.37

In stock

21

SEAL

1UF-15379-00-00

—

$6.28

In stock

22

FENDER 2

2S3-2162R-00-00

—

$60.38

In stock

23

MOLE 3

2S3-28347-00-00

—

$6.43

In stock

24

SEAL

2S3-21669-00-00

—

$19.34

In stock

25

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

26

BOLT,HEX. SOCKET BUTTON

90111-05059-00

—

$2.15

In stock

27

BOLT,HEX. SOCKET BUTTON

90111-05059-00

—

$2.15

In stock

28

RIVET

90269-06008-00

—

$7.40

In stock

29

RIVET

90269-06008-00

—

$7.40

In stock

30

RIVET

90269-06008-00

—

$7.40

In stock

31

RIVET

90269-06008-00

—

$7.40

In stock

32

COLLAR

90387-07027-00

—

$6.22

In stock

33

BOLT, FLANGE

95022-06014-00

—

$2.63

In stock

34

BRACKET, REAR STAY 2

2S3-21689-00-00

—
Out of stock

35

BRACKET 3

2S3-2161A-00-00

—
Out of stock

36

BOLT, FLANGE

95814-06020-00

—

$6.68

In stock

37

GUARD, MUD

2S3-21629-00-00

—

$53.18

In stock

38

TUNING FORK MARK

4KN-2836B-10-00

—
Out of stock

39

BOLT, BUTTON

92014-06016-00

—

$6.17

In stock

40

COLLAR

90387-06242-00

1

$5.00

In stock

41

STAY 1

2S3-2164F-00-00

—

$12.85

In stock

42

COVER, REAR FENDER 1

2S3-2163A-00-00

—

$70.29

In stock

43

SEAT

2S3-2172P-00-00

—

$10.38

In stock

44

DAMPER, PLATE 4

2S3-2414N-00-00

—

$6.38

In stock

45

RIVET

90269-06008-00

—

$7.40

In stock

46

RIVET

90269-06008-00

—

$7.40

In stock

47

FLAP

2S3-21621-00-00

—

$10.85

In stock

48

PROTECTOR,1

2S3-2476U-00-00

—

$55.66

In stock

49

SEAT, TANK PROTECTOR

2S3-24193-00-00

—

$13.69

In stock

50

RIVET

90269-07010-00

—

$3.75

In stock

51

RIVET

90269-06008-00

—

$7.40

In stock

52

DAMPER 2

2S3-2112C-00-00

—

$5.11

In stock

53

DAMPER 4

2S3-2112J-00-00

—

$0.71

In stock

54

COVER, SIDE 5

2S3-2171E-00-00

—
Out of stock

55

COVER, SIDE 6

2S3-2171X-00-00

—
Out of stock

56

DAMPER

2S3-21747-00-00

—

$6.46

In stock

57

BOLT, HEXAGON SOCKET HEAD

90110-05057-00

—

$5.14

In stock

58

NUT(1KT)

90179-05523-00

—

$4.33

In stock
