Side Cover

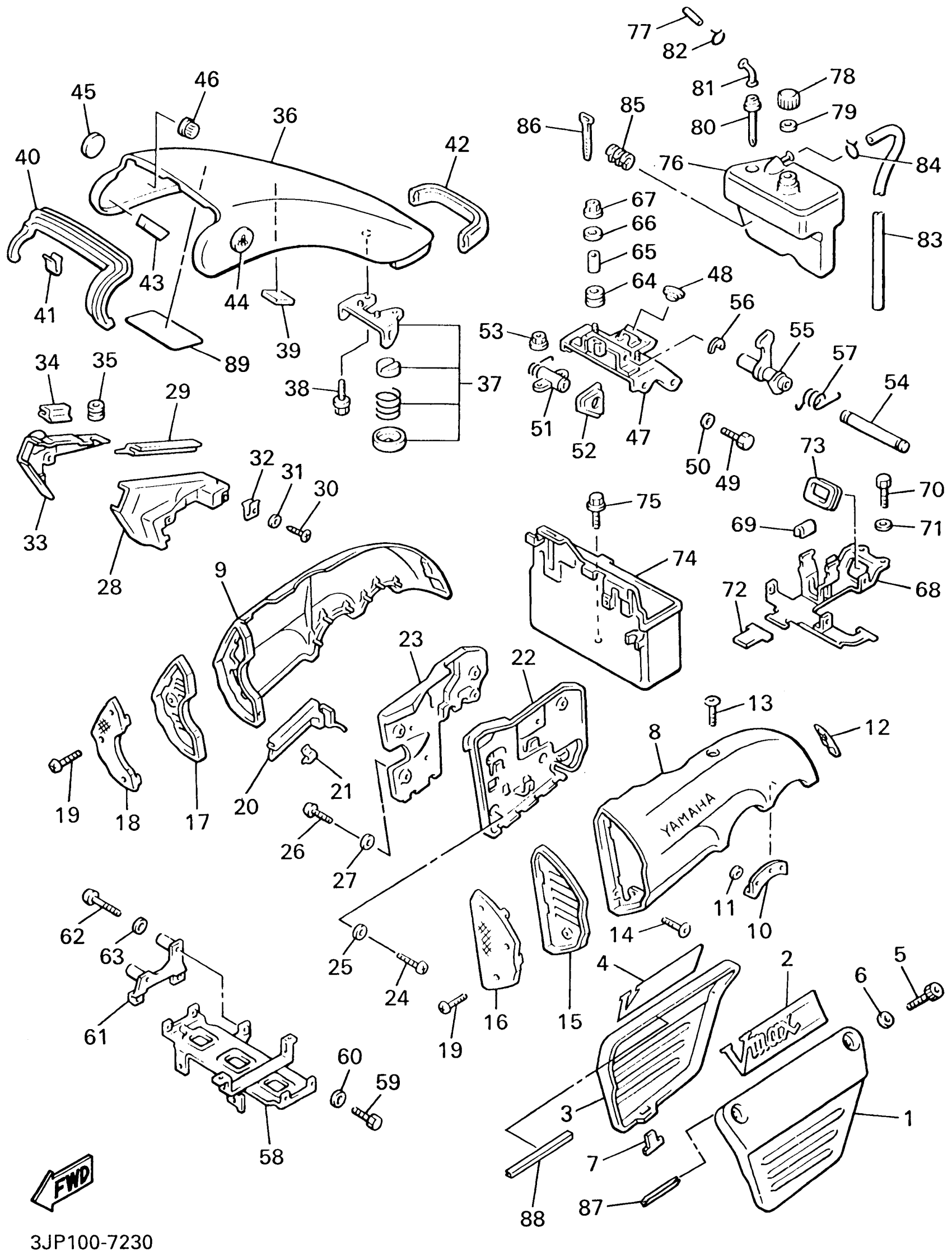

2002 Yamaha V-Max CA (VMX1200PC) Side Cover Diagram
Find the part on the Side Cover diagram for your 2002 Yamaha V-Max CA (VMX1200PC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
COVER, SIDE 1
3JP-21711-00-00
2
EMBLEM 3
1UT-21783-00-00
3
COVER, SIDE 2
3JP-21721-00-00
4
EMBLEM 4
1UT-21784-00-00
5
BOLT, HEXAGON SOCKET HEAD(1FK)
90110-06102-00
6
WASHER(6TA)
92907-06200-00
7
DAMPER, SIDE COVER
2N4-21717-00-00
8
COVER, SIDE 3
3JP-21731-00-00
9
COVER, SIDE 4
3JP-21741-00-00
10
DAMPER, LOCATING 1
1FK-21778-00-00
11
NUT, SPRING(1FK)
90183-06008-00
12
DAMPER
1FK-21747-00-00
13
BOLT, BUTTON HEAD(3JP)
92014-06012-00
14
BOLT, BUTTON
92014-06025-00
15
PANEL 3 (L)
1FK-2172G-00-00
16
. GRILL, AIR INTAKE 1
1FK-2837N-00-00
17
PANEL 4 (R)
1FK-2172H-00-00
18
GRILL, AIR INTAKE 2
1FK-2837R-00-00
19
BOLT, BUTTON
92017-05012-00
20
COVER
1FK-2172W-00-00
21
CLIP
90468-03178-00
22
PANEL 1
1FK-2172A-01-00
23
PANEL 2
1FK-2172F-00-00
24
SCREW, PAN
98517-06020-00
25
WASHER(6TA)
92907-06600-00
26
SCREW, PAN HEAD(3TJ)
98507-06016-00
27
WASHER(6TA)
92907-06600-00
28
COVER, SIDE 5
1FK-2171E-00-00
29
MOLE, SIDE COVER 5
1FK-2171T-00-00
30
SCREW, PAN TAP.2 SLIT
97707-40612-00
31
WASHER(6E1)
92907-04200-00
32
NUT, SPRING (26H)
90183-04027-00
33
COVER, SIDE 6
1FK-2171X-00-00
34
MOLE, SIDE COVER 5
1FK-2171T-00-00
35
GROMMET (5G2)
90480-12296-00
36
COVER, TOP
3LR-2171A-10-00
37
LEVER LOCK COMP.
1FK-2175J-00-00
38
BOLT, FLANGE
95817-06010-00
39
DAMPER
1FK-21746-00-00
40
MOLE 1
1FK-28345-00-00
41
GUIDE
1FK-2171H-00-00
42
MOLE, SIDE COVER 1
1FK-2171L-00-00
43
SEAL 1
1FK-21732-00-00
44
EMBLEM 1
1FK-21781-00-00
45
EMBLEM 2
1FK-21782-00-00
46
DAMPER, LOCATING 2
1FK-21779-00-00
47
BRACKET 3
1FK-2172M-00-00
48
DAMPER
18A-24724-00-00
49
BOLT, HEXAGON
97017-06012-00
50
WASHER(6TA)
92907-06600-00
51
LOCK ASSY 2
1FK-21708-00-00
52
COVER
1FK-24796-00-00
53
NUT, FLANGE(4MV)
95707-06500-00
54
SHAFT, LOCK
1FK-2176U-00-00
55
LEVER, LOCK
1FK-2175K-00-00
56
CIRCLIP(22K)
99080-05600-00
57
SPRING, LOCK
1FK-2176V-00-00
58
PLATE, BRIDGE
1FK-21243-01-00
59
BOLT, HEXAGON
97017-06012-00
60
WASHER(6TA)
92907-06600-00
61
BRACKET 1
1FK-2172K-01-00
62
SCREW, PAN
98507-06040-00
63
WASHER(6TA)
92907-06600-00
64
GROMMET(2GH)
90480-12475-00
65
COLLAR
90387-06113-00
66
WASHER, PLATE
90201-06020-00
67
NUT, FLANGE(4MV)
95707-06500-00
68
BRACKET, COIL
3UF-21359-00-00
69
MOLE, SIDE COVER 1
1FK-2171L-00-00
70
BOLT, HEXAGON
97017-06012-00
71
WASHER(6TA)
92907-06600-00
72
DAMPER, SIDE COVER
2N4-21717-00-00
73
GROMMET, WIREHARNESS
214-84153-60-00
74
BOX, BATTERY
1FK-2177G-00-00
75
BOLT, HEXAGON
97017-06016-00
76
TANK, RECOVERY
1FK-21871-00-00
77
PIPE 1
1FK-21816-00-00
78
CAP
26H-21875-00-00
79
GASKET
26H-21874-00-00
80
PIPE 1
26H-21816-01-00
81
ELBOW
26H-21828-00-00
82
CLIP(72X)
90467-11M08-00
83
PIPE, BREATHER
1FK-21826-00-00
84
CLIP
90467-090A2-00
85
DAMPER, LOCATING 3
1FK-2177M-00-00
86
CLAMP
5Y9-12491-00-00
87
SEAL
4KB-21268-00-00
88
TAPE
3TU-28344-00-00
89
PLATE, EPA 2 (CALIFORNIA)
3JP-2179R-D0-00
89
PLATE, EPA 1 (NON CALIFORNIA)
3JP-2179V-D0-00
