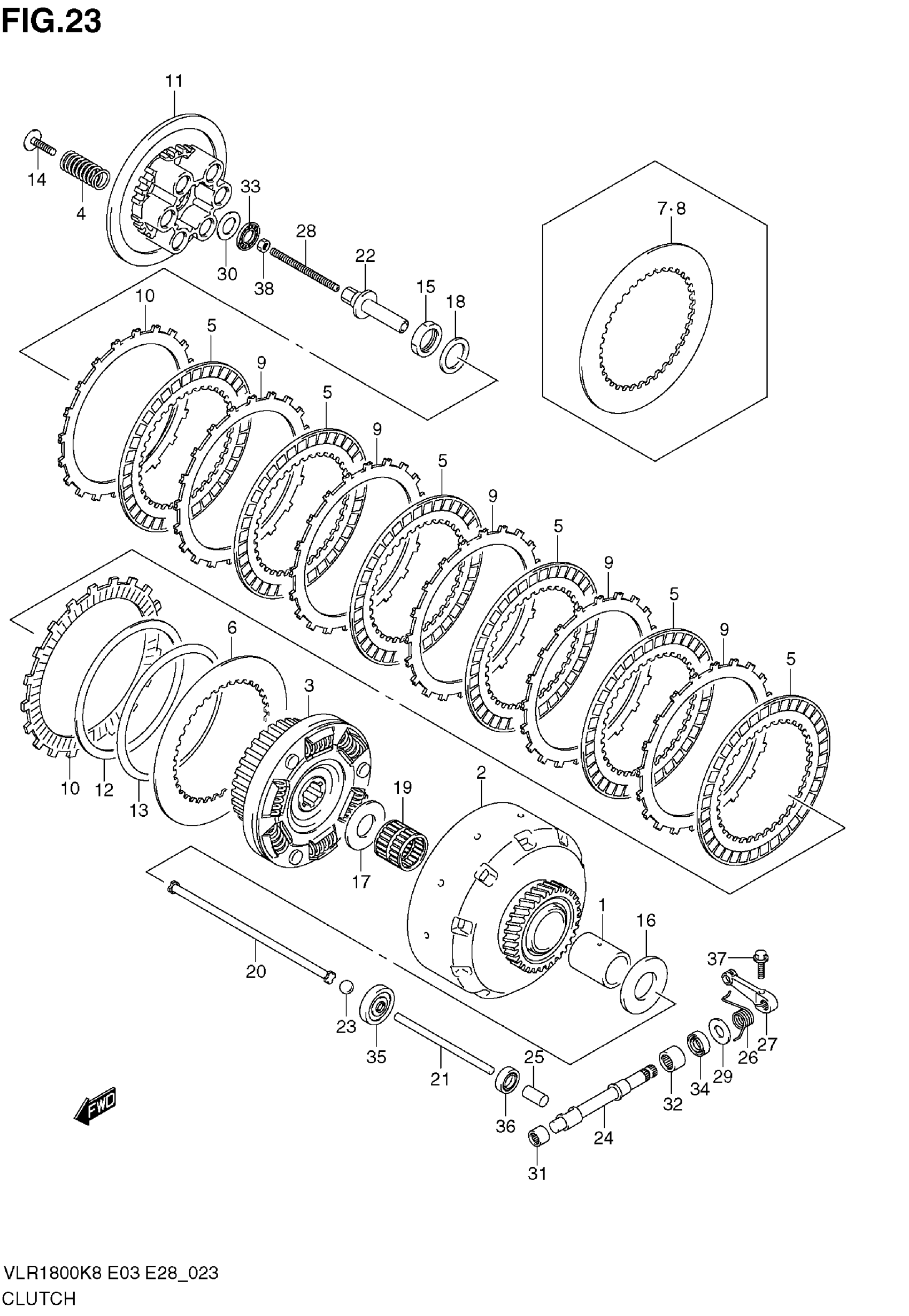

Suzuki VLR1800 (2009) CLUTCH Diagram

#

Description
Price

1

SPACER, PRIMARY DRIVE GEAR

21151-48G00

Unavailable

2

GEAR ASSY, PRIMARY DRIVE | NT:33

21100-48G01

Unavailable

3

HUB, CLUTCH

21410-48G00

Unavailable

4

SPRING, CLUTCH

21413-35F10

Unavailable

5

PLATE, CLUTCH DRIVE NO.1 | T:3.0

21441-22H00

Unavailable

6

PLATE, CLUTCH DRIVE NO.2 (T:2.0) | T:2.0 This part replaces 21441-48G10.

21441-48G40

Unavailable

7

PLATE, CLUTCH DRIVE NO.3 (T:2.3) | T:2.3 This part replaces 21441-48G20.

21441-48G50

Unavailable

8

PLATE, CLUTCH DRIVE NO.4 (T:1.6) | T:1.6 This part replaces 21441-48G30.

21441-48G60

Unavailable

9

PLATE, CLUTCH DRIVEN NO.1 | T:2.9

21451-22H00

Unavailable

10

PLATE, CLUTCH DRIVEN NO.2 | T:3.4

21451-48G10

Unavailable

11

DISC, CLUTCH PRESSURE

21462-48G00

Unavailable

12

SEAT, WAVE WASHER | 109X124X1.6

21471-48G00

Unavailable

13

WASHER, CLUTCH PLATE This part replaces 21472-48G00.

21472-48G10

Unavailable

14

BOLT, CLUTCH SPRING

21482-41G00

Unavailable

15

NUT, CLUTCH SLEEVE HUB

09159-24010

Unavailable

16

.WASHER (25X50X2.5) | 25X50X2.50

09160-25056

Unavailable

17

.WASHER (25X50X2.5) | 25X50X2.50

09160-25056

Unavailable

18

WASHER, CLUTCH SLEEVE HUB WAVE

09164-20008

Unavailable

19

BEARING, PRIMARY DRIVE | 32X37X38.3

09263-32020

Unavailable

20

ROD, CLUTCH

23110-24F00

Unavailable

21

ROD, CLUTCH PUSH, L

23111-48G00

Unavailable

22

PIECE, CLUTCH PUSH

23121-41G00

Unavailable

23

BALL, CLUTCH PUSH

23122-02FR0

Unavailable

24

CAMSHAFT, CLUTCH RELEASE

23122-48G00

Unavailable

25

CAP, CLUTCH PUSH ROD

23123-41G00

Unavailable

26

SPRING, CLUTCH RELEASE RETURN

23125-48G00

Unavailable

27

ARM, CLUTCH RELEASE

23271-48G00

Unavailable

28

SCREW, CLUTCH PUSH ROD

09134-06015

Unavailable

29

WASHER, CLUTCH RELEASE | 10.5X24X1.0

09160-10020

Unavailable

30

WASHER, CLUTCH PUSH PIECE | 15.5X28X1.0

09160-15045

Unavailable

31

BEARING, CL RLSE CAM LOWER | 10X14X10

09263-10014

Unavailable

32

BEARING, CL RLSE CAM UPPER | 12X18X12

09263-12027

Unavailable

33

BEARING, CLUTCH PUSH PIECE | 15X28X2.0

09263-15003

Unavailable

34

SEAL, CL RLSE CAMSHAFT OIL

09282-10012

Unavailable

35

SEAL, CLUTCH PUSH ROD OIL

09283-06010

Unavailable

36

SEAL, CLUTCH PUSH ROD CAP

09285-10004

Unavailable

37

BOLT, CL RELEASE ARM

01550-0620A

Unavailable

38

NUT, CLUTCH RELEASE ADJ

08310-0006A

Unavailable
