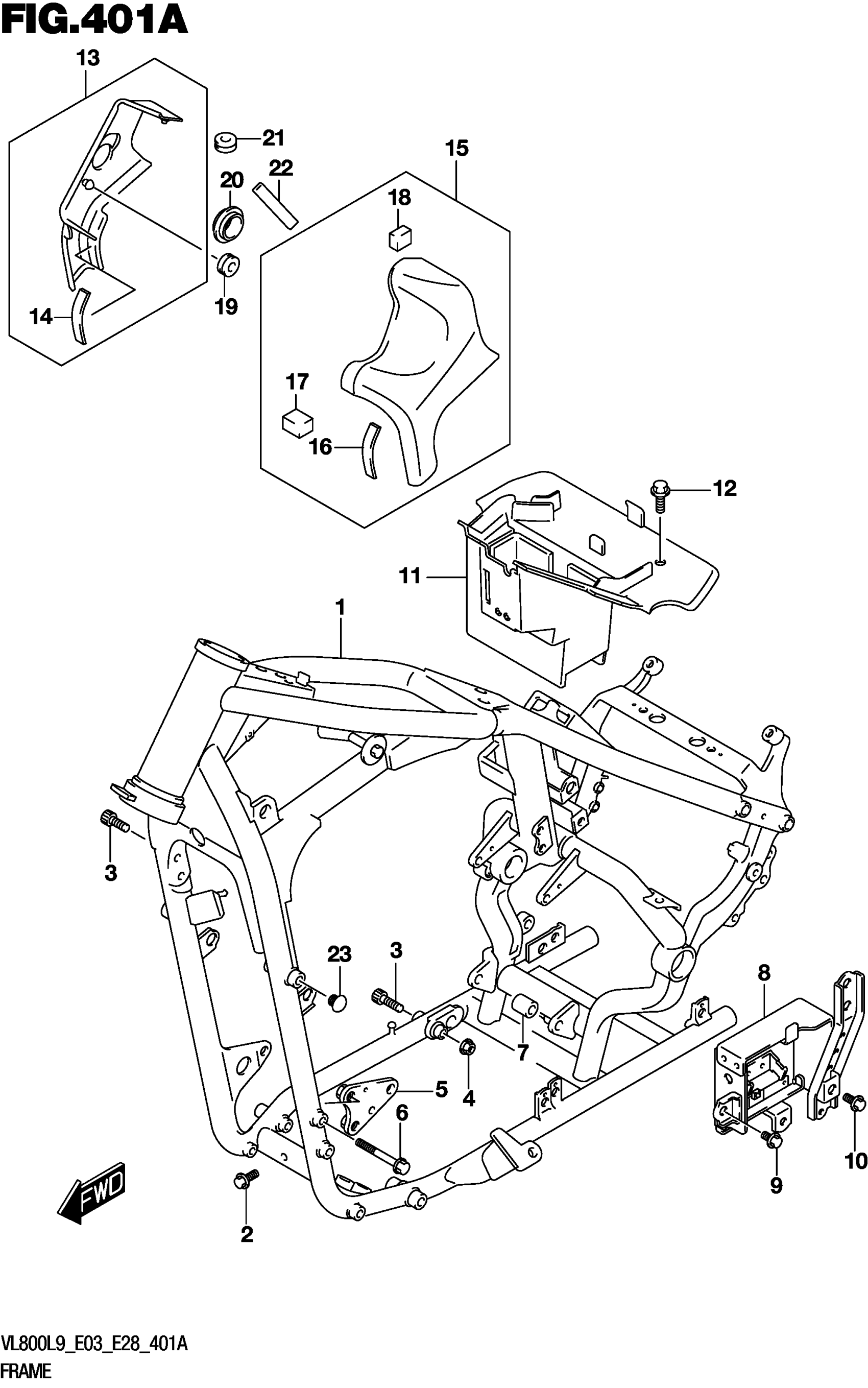

Suzuki VL800L9 (2019) FRAME Diagram
#
Description
Price
1
FRAME (BLACK)
41100-41F80-019
Unavailable
2
BOLT (8X16)
01550-0816A
Unavailable
3
BOLT
07130-1035B
Unavailable
4
NUT
08319-3110B
Unavailable
5
PLATE,ENG MOUNT NO.1 LH
41920-41F00
Unavailable
6
BOLT (8X65)
09112-08013
Unavailable
7
SPACER,ENG MTG LOWER
41941-41F00
Unavailable
8
HOLDER,ELECTRIC PARTS
41540-41F30
Unavailable
9
BOLT
01547-0612A
Unavailable
10
BOLT (8X16)
01550-0816A
Unavailable
11
HOLDER,ELECTRIC PARTS
47410-41F02
Unavailable
12
BOLT (6X16)
09113-06010
Unavailable
13
COVER,FRAME HEAD,R (BLACK) This part replaces 47350-41F10-019.
47350-41F30-019
Unavailable
14
.CUSHION (12X65X2)
53145-40A00
Unavailable
15
COVER,FRAME HEAD,L (BLACK) This part replaces 47360-41F12-019.
47360-41F40-019
Unavailable
16
.CUSHION (12X65X2)
53145-40A00
Unavailable
17
.CUSHION, FR FENDER SIDE
53146-05G00
Unavailable
18
CUSHION (20X30X8)
94422-06G00
Unavailable
19
CUSHION (8x26x7)
09320-08018
Unavailable
20
CAP
47355-41F01
Unavailable
21
CUSHION (9X18X10)
09320-09501
Unavailable
22
CUSHION,RDTR COVER INNER
17798-39G00
Unavailable
23
CAP This part replaces 09250-09001.
09250-09008
Unavailable
