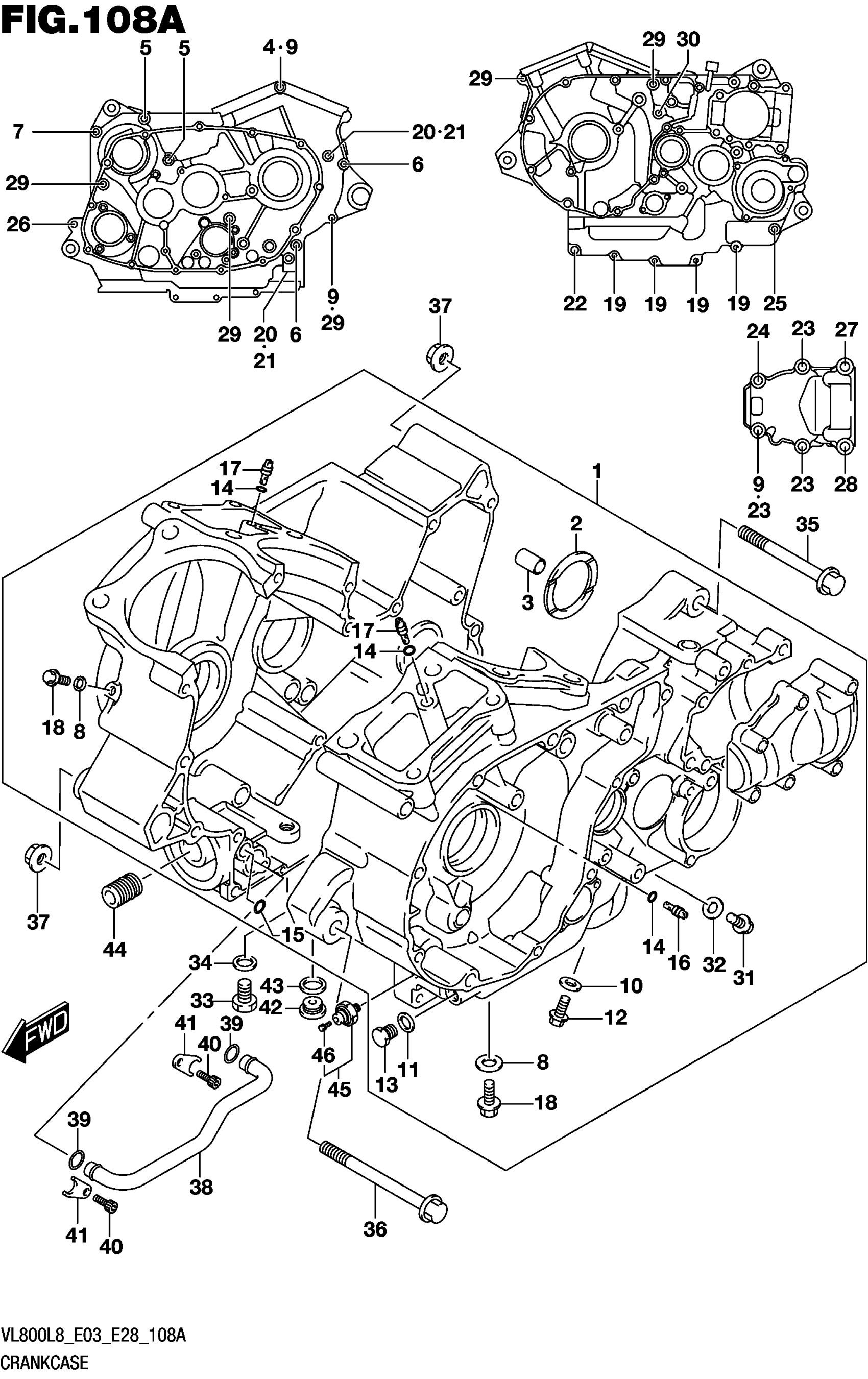

Suzuki VL800L8 (2018) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET

11302-39830

Unavailable

2-1

.WASHER (1X64X1.94)

09160-48001

Unavailable

2-2

.WASHER (1X64X1.96)

09160-48002

Unavailable

2-3

.WASHER (1X64X1.99)

09160-48003

Unavailable

2-4

.WASHER (1X64X2.01)

09160-48004

Unavailable

2-5

.WASHER (1X64X2.04)

09160-48005

Unavailable

2-6

.WASHER (1X64X2.06)

09160-48006

Unavailable

2-7

.WASHER (1X64X2.09)

09160-48007

Unavailable

2-8

.WASHER (1X64X2.11)

09160-48008

Unavailable

2-9

.WASHER (1X64X2.14)

09160-48009

Unavailable

2-10

.WASHER (1X64X2.16)

09160-48010

Unavailable

3

.PIN (8.4X11X20)

09206-11007

Unavailable

4

.BOLT (8X160)

09103-08405

Unavailable

5

.BOLT (8X120)

09103-08406

Unavailable

6

.BOLT (8X105)

09103-08179

Unavailable

7

.BOLT (8X95)

09103-08164

Unavailable

8

GASKET (5.8X13X1.2)

09168-06023

Unavailable

9

GASKET (8.2X14X1)

09168-08016

Unavailable

10

GASKET (10X14X3.6)

09168-10002

Unavailable

11

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

12

PLUG (10X12)

09247-10008

Unavailable

13

PLUG (14X12)

09247-14026

$3.63

14

O-RING (D:1.2,ID:4)

09280-04004

Unavailable

15

O-RING (D:1.9,ID:12.6)

09280-12009

Unavailable

16

JET,T/M OIL GALLERY

09493-20014

Unavailable

17

JET (14)

09493-28010

Unavailable

18

BOLT

01550-0610A

Unavailable

19

BOLT

01547-0640A

Unavailable

20

BOLT (8X12)

01550-0812A

Unavailable

21

GASKET (8.2X14X1)

09168-08016

Unavailable

22

BOLT (8X35)

01550-0835A

Unavailable

23

BOLT

01550-0840A

Unavailable

24

.BOLT

01550-0850A

Unavailable

25

.BOLT

01550-0855A

Unavailable

26

.BOLT

01550-0860A

Unavailable

27

.BOLT

01550-0855A

Unavailable

28

.BOLT

01550-0865A

Unavailable

29

.BOLT (8X95)

09103-08105

Unavailable

30

BOLT

01550-0875A

Unavailable

31

BOLT (8X12)

01550-0812A

Unavailable

32

GASKET (8.2X14X1)

09168-08016

Unavailable

33

PLUG (12X20) | OIL DRAIN

09247-12011

Unavailable

34

GASKET (12.1X16.2X3.7)

09168-12002

Unavailable

35

BOLT (10X135)

09103-10706

Unavailable

36

BOLT (10X160)

09103-10705

Unavailable

37

NUT

09159-10113

Unavailable

38

PIPE,OIL GALL

11451-38A00

Unavailable

39

O-RING (D:3.1,ID:14.8)

09280-15008

Unavailable

40

BOLT (6X12)

09106-06075

Unavailable

41

CLAMP,OIL PIPE

11461-38A00

Unavailable

42

PLUG (16X12)

09248-16013

Unavailable

43

GASKET (16X22X2)

09168-16002

Unavailable

44

UNION,OIL STAND

16591-06B01

Unavailable

45

SWITCH ASSY,OIL PRESSURE This part replaces 37820-33D10.

37820-33D11

Unavailable

46

.BOLT,OIL PRESSURE SWITCH

37822-33D00

Unavailable
