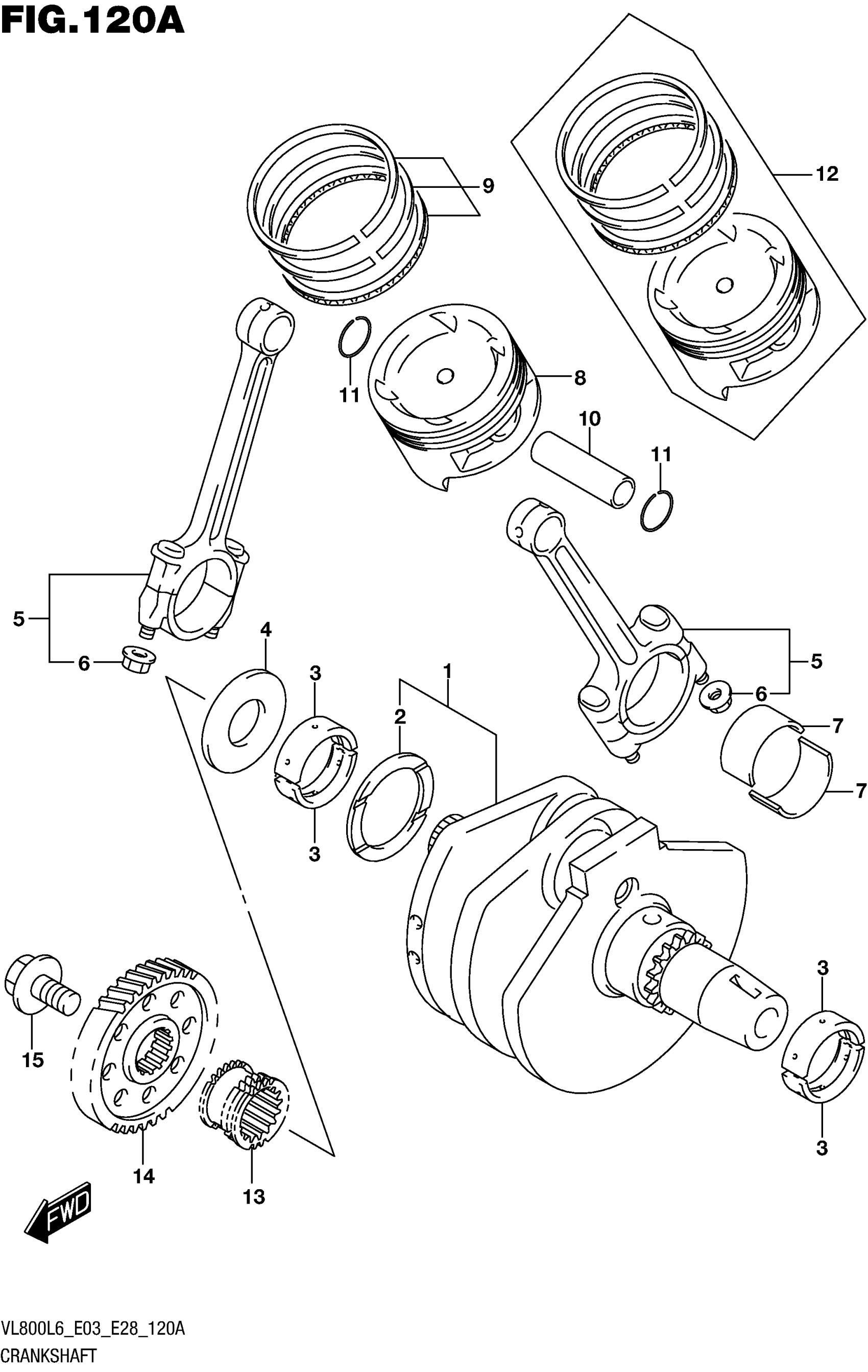

Suzuki VL800L6 (2016) CRANKSHAFT Diagram

#

Description
Price

1

CRANKSHAFT SET

12000-41830

Unavailable

2-1

.WASHER (48.1X64X1.94)

09160-48001

Unavailable

2-2

.WASHER (48.1X64X1.96)

09160-48002

Unavailable

2-3

.WASHER (48.1X64X1.99)

09160-48003

Unavailable

2-4

.WASHER (48.1X64X2.01)

09160-48004

Unavailable

2-5

.WASHER (48.1X64X2.04)

09160-48005

Unavailable

2-6

.WASHER (48.1X64X2.06)

09160-48006

Unavailable

2-7

.WASHER (48.1X64X2.09)

09160-48007

Unavailable

2-8

.WASHER (48.1X64X2.11)

09160-48008

Unavailable

2-9

.WASHER (48.1X64X2.14)

09160-48009

Unavailable

2-10

.WASHER (48.1X64X2.16)

09160-48010

Unavailable

3-1

BEARING, CRANKSHAFT (GREEN)

12229-39G00-0A0

Unavailable

3-2

BEARING, CRANKSHAFT (BLACK)

12229-39G00-0B0

Unavailable

3-3

BEARING, CRANKSHAFT (BROWN)

12229-39G00-0C0

Unavailable

4

WASHER, CRANK THRUST

12652-38A00

Unavailable

5

ROD ASSY, CONNECTING

12160-45C30

Unavailable

6

.NUT

09159-09001

Unavailable

7-1

BEARING, CRANK PIN (GREEN)

12164-38E00-0A0

Unavailable

7-2

BEARING, CRANK PIN (BLACK)

12164-38E00-0B0

Unavailable

7-3

BEARING, CRANK PIN (BROWN)

12164-38E00-0C0

Unavailable

7-4

BEARING, CRANK PIN (YELLOW)

12164-38E00-0D0

Unavailable

7-5

BEARING, CRANK PIN (BLUE)

12164-38E00-0E0

Unavailable

8

PISTON

12111-41F10-0F0

Unavailable

9

RING SET, PISTON

12140-41F00

Unavailable

10

PIN,PISTON

12151-24A00

Unavailable

11

SNAP RING

09381-20004

Unavailable

12

PISTON SET (OS:0.5) | OPT

12100-41F10-050

Unavailable

13

SPROCKET, CAM CHAIN DRIVE RH

12731-38A00

Unavailable

13

(NT:21)

12731-38A00

Unavailable

14

GEAR, PRIMARY DRIVE (NT:42)

21111-38A00

Unavailable

15

BOLT (12X28)

09103-12013

Unavailable
