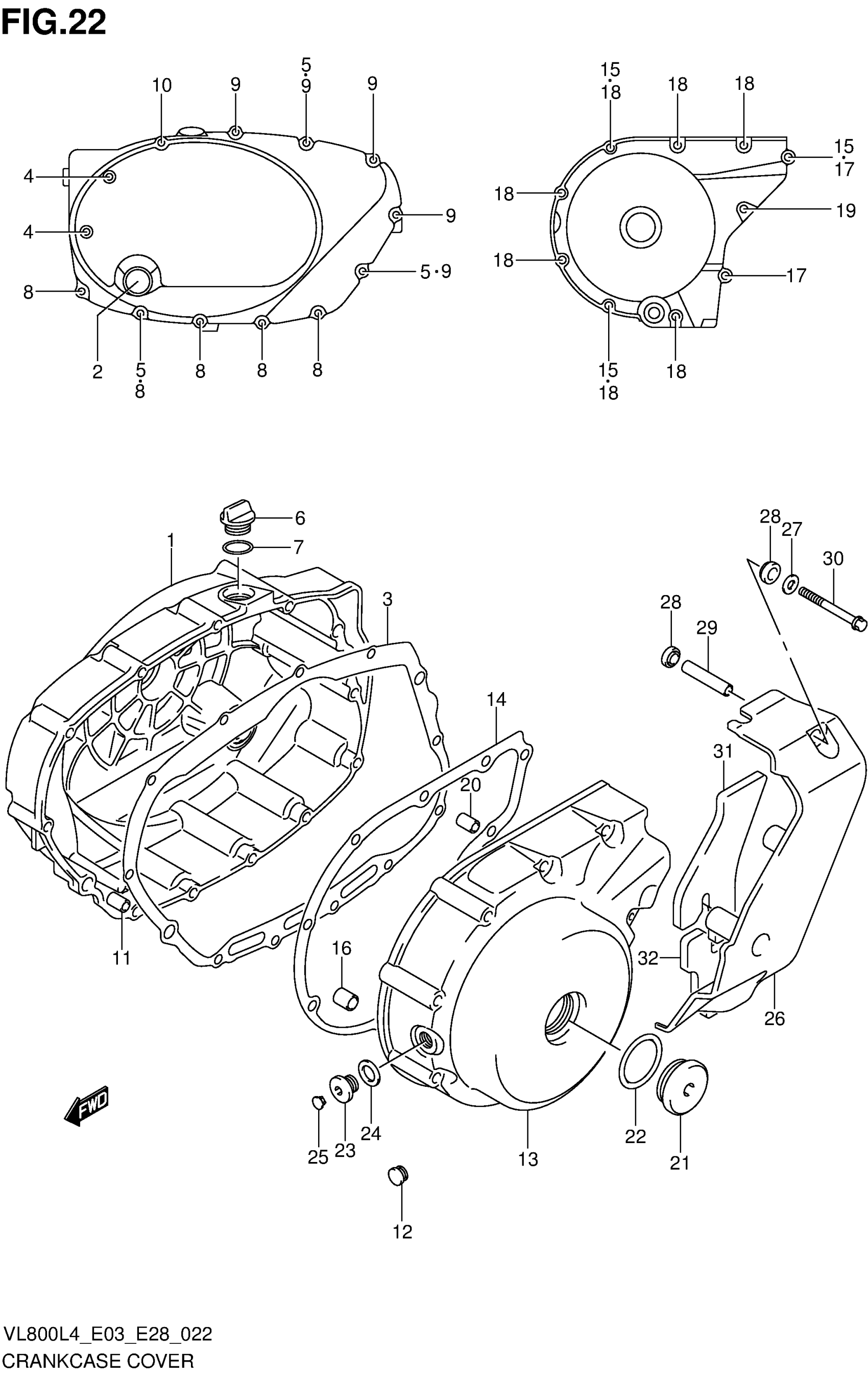

Suzuki VL800CL4 (2014) CRANKCASE COVER Diagram

#

Description
Price

1

COVER, CLUTCH

11340-41F00

Unavailable

2

LENS, OIL LEVEL

11971-33210

Unavailable

3

GASKET, CLUTCH COVER

11482-41F00

Unavailable

4

BOLT (6X105)

09103-06270

Unavailable

5

GASKET (5.8X13X1.2)

09168-06023

Unavailable

6

PLUG,ENGINE OIL FILLER

11971-25D00

Unavailable

7

O RING (D:3.1,ID:16.8)

09280-17003

Unavailable

8

BOLT (6X30)

09103-06213

$2.63

9

BOLT (6X50)

09103-06238

$2.85

10

BOLT (6X85)

09103-06226

Unavailable

11

PIN

04211-09189

$1.77

12

CAP (OD:12)

09250-08013

$2.92

13

COVER, GENERATOR

11351-41F10

Unavailable

14

GASKET, GENERATOR COVER

11483-41F00

Unavailable

15

GASKET (5.8X13X1.2)

09168-06023

Unavailable

16

PIN (8.4X11X20)

09206-11007

Unavailable

17

BOLT (6X40)

09103-06215

Unavailable

18

BOLT (6X55)

09103-06216

Unavailable

19

BOLT (6X85)

09103-06226

Unavailable

20

PIN

04211-09189

$1.77

21

PLUG (36X10)

09259-36008

Unavailable

22

.O-RING (D:3.1,ID:32.7)

09280-33004

Unavailable

23

PLUG, SHAFT This part replaces 09248-14012.

09248-14011

Unavailable

24

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

25

CAP (OD:12)

09250-08012

Unavailable

26

COVER, SECONDARY DRIVE

11361-41F00

Unavailable

27

WASHER (6.5X14X1.6)

09160-06125

Unavailable

28

WASHER (8.7X16X5)

09161-09005

Unavailable

29

SPACER (6.5X9X41.3)

09180-06280

Unavailable

30

BOLT (6X55)

09103-06216

Unavailable

31

CUSHION, SEC DRIVE COVER NO.1

11362-39G00

Unavailable

32

CUSHION, SEC DRIVE COVER NO.2

11363-39G00

Unavailable
