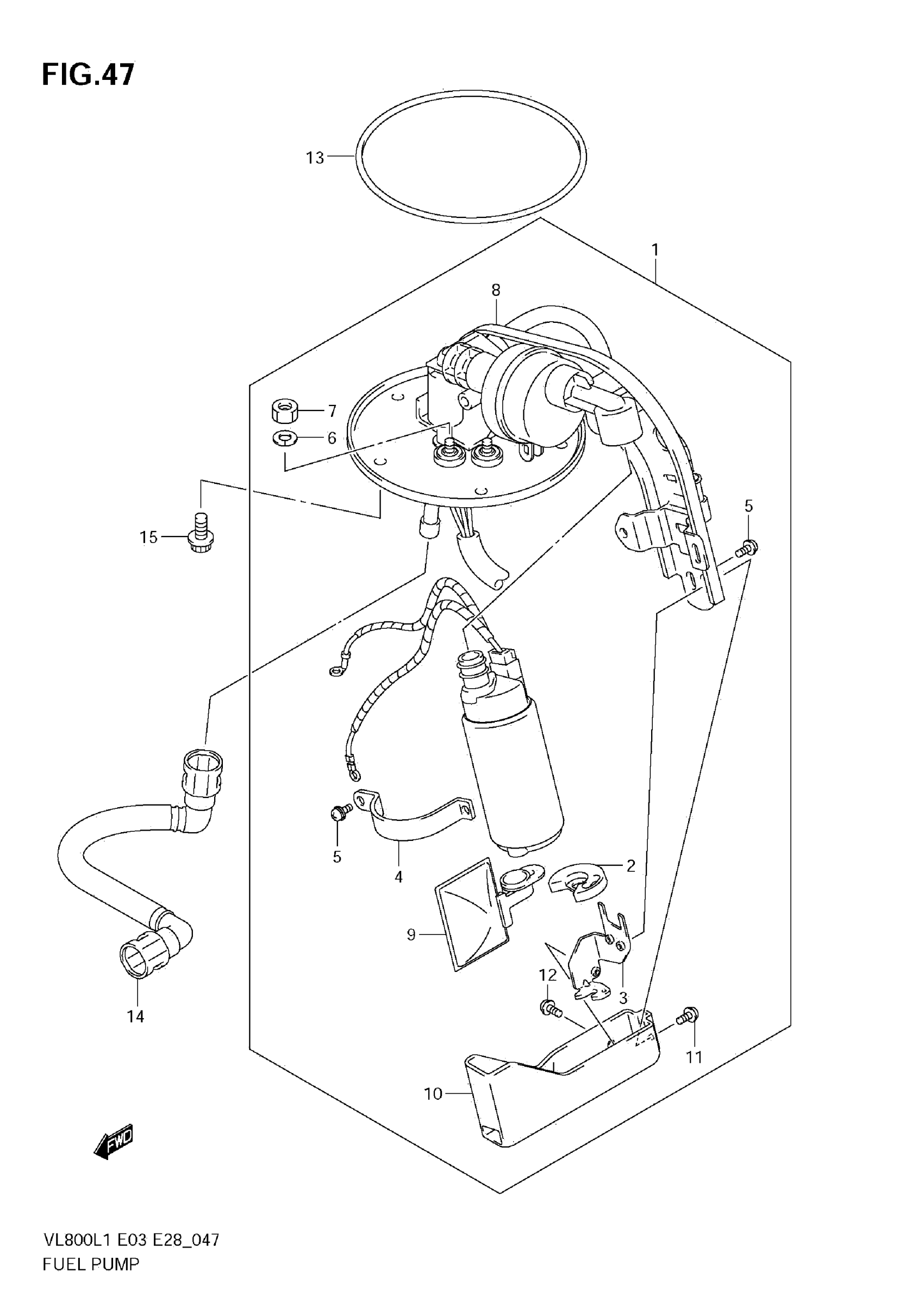

Suzuki VL800CL1 (2011) FUEL PUMP Diagram

#

Description
Price

1

PUMP ASSY, FUEL

15100-41F30

Unavailable

2

CUSHION

15111-41F10

Unavailable

3

HOLDER

15112-41F10

Unavailable

4

BAND, FUEL PUMP

15115-10F00

Unavailable

5

SCREW

15116-10F10

Unavailable

6

SPRING WASHER

15172-35F00

Unavailable

7

NUT

15173-35F00

Unavailable

8

PLATE ASSY

15410-41F30

Unavailable

9

STRAINER

15420-41F10

Unavailable

10

VESSEL

15425-41F10

Unavailable

11

SCREW

15429-41F10

Unavailable

12

SCREW

15429-41F20

Unavailable

13

O-RING

15201-35F00

Unavailable

14

HOSE, FUEL This part replaces 15810-39G00.

15810-39G03

Unavailable

15

BOLT, FUEL PUMP

07120-0612A

Unavailable
