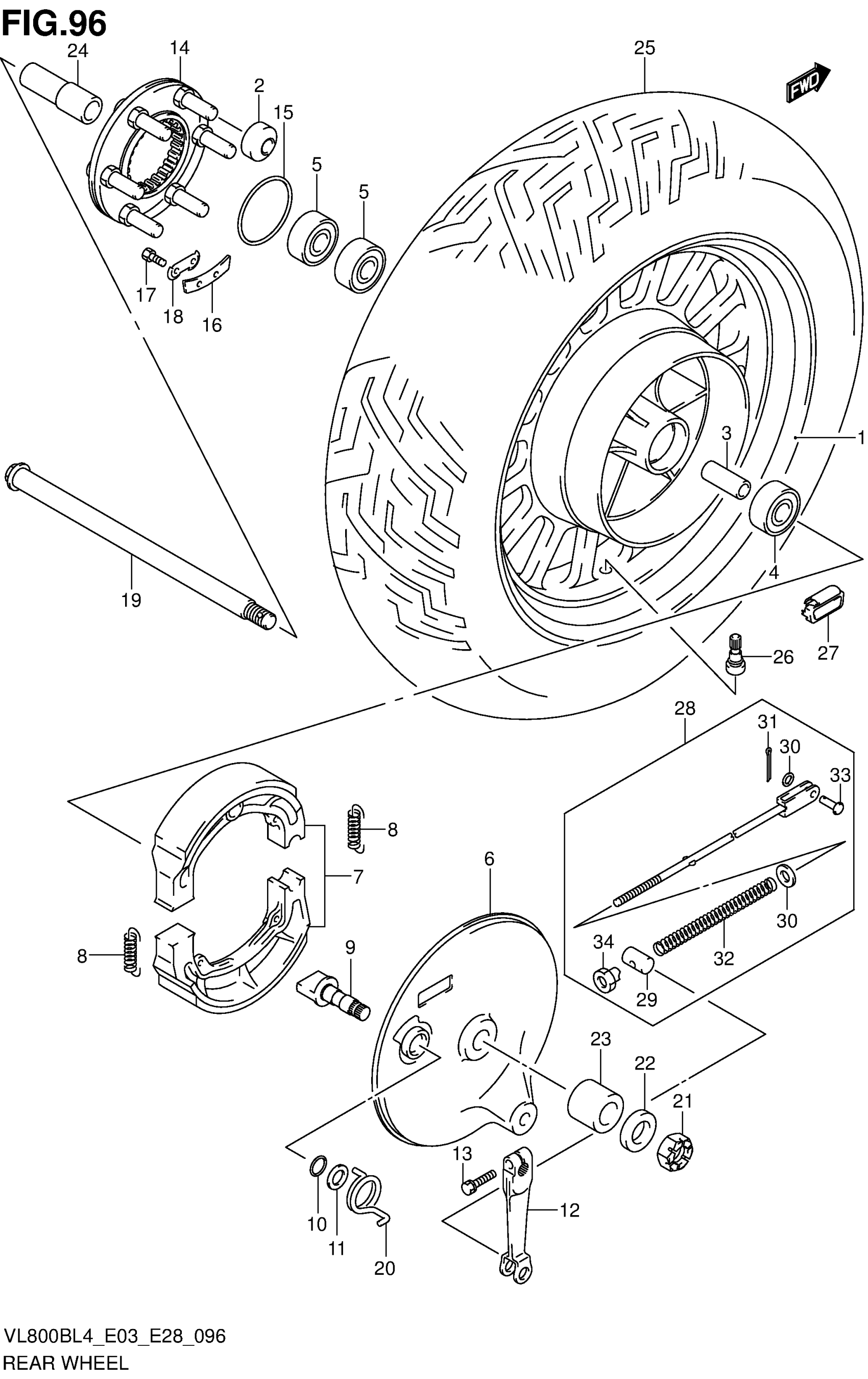

Suzuki VL800BL4 (2014) REAR WHEEL Diagram

#

Description
Price

1

WHEEL, REAR (15M/CXMT4.00) (BLACK)

64150-41F00-019

Unavailable

2

BUSH

09319-12019

Unavailable

3

SPACER (17.3X25X99)

09180-17112

Unavailable

4

BEARING This part replaces 08123-63037.

08123-6303B

Unavailable

5

BEARING

08143-63037

Unavailable

6

PANEL, REAR BRAKE ANCHOR (BLACK)

64210-38A70-019

Unavailable

7

SHOE SET, BRAKE

64400-38820

Unavailable

8

SPRING, SHOE

55420-30000

Unavailable

9

CAM, BRAKE

64441-38A20

Unavailable

10

O RING (D:2.4,ID:14.8)

09280-15003

Unavailable

11

WASHER (15.5X24X1.6)

09160-15048

Unavailable

12

LEVER, BRAKE CAM

64451-38A01

Unavailable

13

BOLT

01570-06257

Unavailable

14

JOINT, HUB DRIVEN

64680-45113

Unavailable

15

O RING (D:2.1,ID:65)

09280-65003

Unavailable

16

WASHER, THRUST

64677-45110

Unavailable

17

BOLT (6X16)

09119-06049

Unavailable

18

WASHER

09169-06030

Unavailable

19

AXLE, REAR (L:302)

64711-19F00

Unavailable

20

SPRING

09448-33006

Unavailable

21

NUT

08319-2116A

Unavailable

22

WASHER (17X30X3.2)

09160-17050

Unavailable

23

SPACER, RH

64741-41F00

Unavailable

24

SPACER, LH

64772-34201

Unavailable

25

TIRE,RR(170/80 This part replaces 65110-41F20.

65110-41F21

Unavailable

26

VALVE ASSY, WHEEL RIM (TR412)

43130-24A00

Unavailable

27

BALANCER, WHEEL NO.1 | 10G

43222-73H20

Unavailable

27

BALANCER, WHEEL NO.2 | 20G

43224-73H20

Unavailable

27

BALANCER, WHEEL NO.3 | 30G

43226-73H20

Unavailable

28

ROD ASSY, REAR BRAKE

43300-41F00

Unavailable

29

PIN (13X18)

09209-13018

Unavailable

30

WASHER

08322-0106B

Unavailable

31

COTTER PIN

04111-2015A

Unavailable

32

SPRING

09440-09004

Unavailable

33

PIN (10X16)

09200-06013

Unavailable

34

NUT

09150-06010

Unavailable
