OIL PUMP

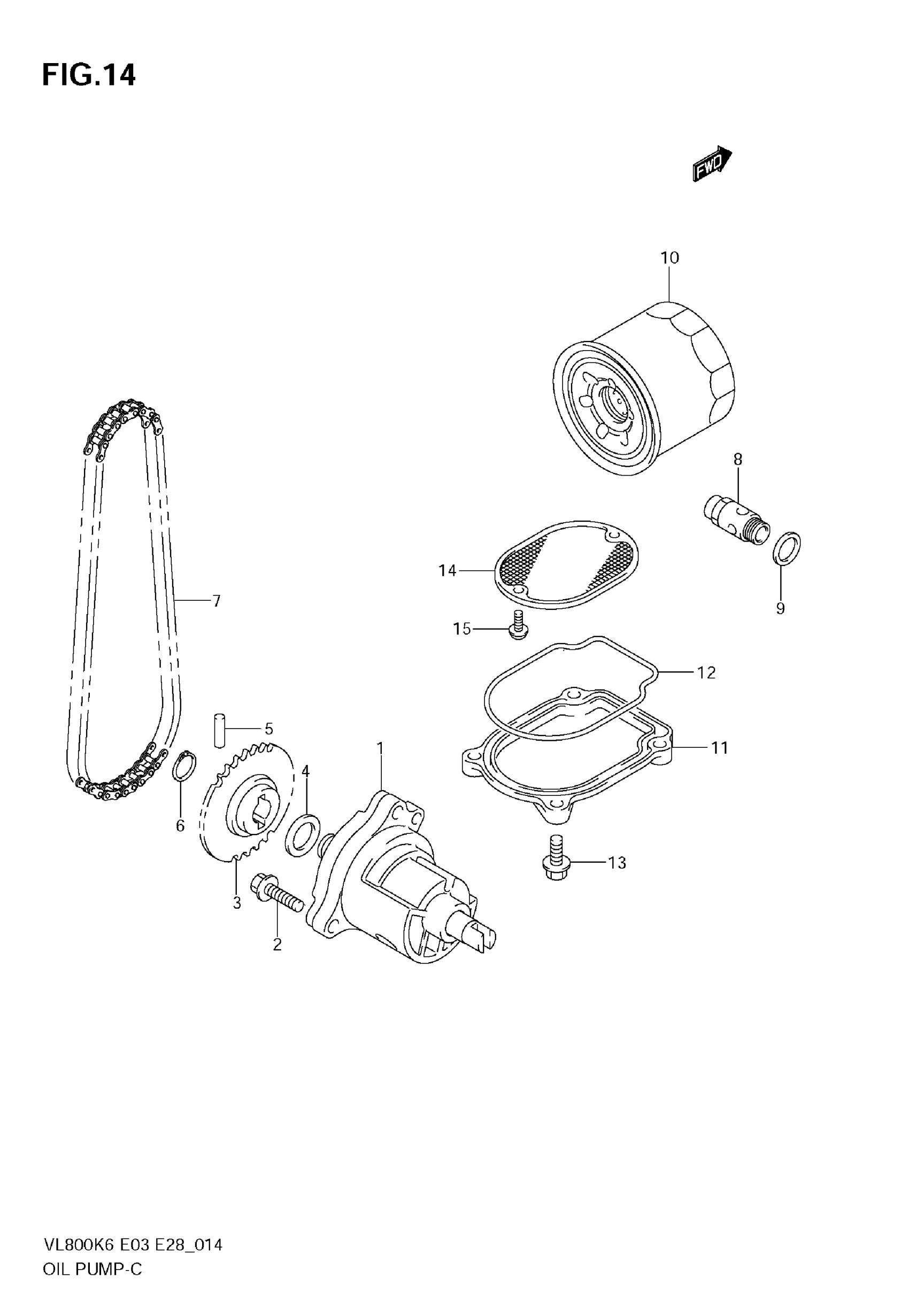

Suzuki VL800 (2009) OIL PUMP Diagram
#
Description
Price
1
PUMP ASSY, ENG OIL
16400-38A01
Unavailable
2
BOLT, OIL PUMP
01547-0625A
Unavailable
3
SPROCKET, OIL PUMP DRIVEN
16331-38A10
Unavailable
4
WASHER, OIL PUMP DRIVEN
09181-12158
Unavailable
5
PIN, OIL PUMP DRIVEN SP
09261-05006
Unavailable
6
CIRCLIP This part replaces 08331-31126.
08331-3112A
Unavailable
7
CHAIN ASSY, OIL PUMP DR
16310-38A00
Unavailable
8
VALVE ASSY,OIL RELIEF
16440-17C20
Unavailable
9
GASKET, OIL RELIEF VALVE
09168-16002
Unavailable
10
FILTER, ENGINE OIL This part replaces 16510-03G00-X07.
16510-07J00
Unavailable
11
CAP, OIL STRAINER
16523-38A00
Unavailable
12
O RING, OIL STRAINER CAP
16528-38A00
Unavailable
13
BOLT, OIL STRAINER CAP
01550-0620B
Unavailable
14
STRAINER, ENG OIL | MODEL K6/K7
16520-38A00
Unavailable
14
STRAINER, ENG OIL | MODEL K8/K9
16520-38A10
Unavailable
15
SCREW, OIL STRAINER
02112-7512B
Unavailable
