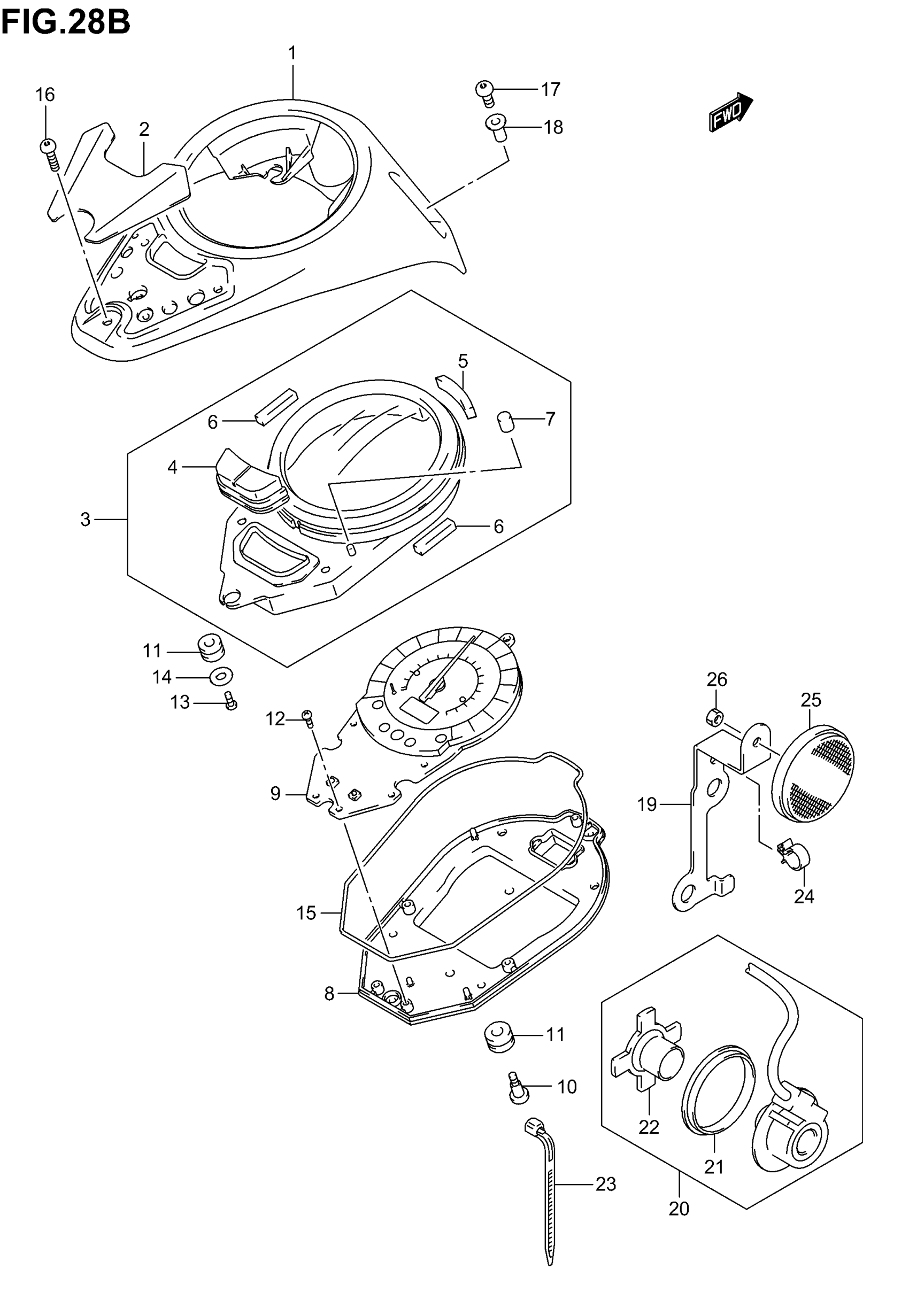

Suzuki VL800 (2005) SPEEDOMETER (MODEL K5) Diagram

#

Description
Price

1

CASE ASSY

34150-41F00

Unavailable

2

PLATE, DECORATION

34157-41FA0

Unavailable

3

CASE ASSY | Includes Item(s) 4 - 7

34151-41F00

Unavailable

4

SWITCH, SELECT

34141-41F00

Unavailable

5

CUSHION, NO.1

34196-41F00

Unavailable

6

CUSHION, NO.2

34196-41F10

Unavailable

7

CUSHION, NO.4

34961-41F00

Unavailable

8

CASE, LOWER

34152-41F00

Unavailable

9

SPEEDOMETER (MI | VL800K5 This part replaces 34120-41FB0.

34120-41FB1

Unavailable

9

NO DESCRIPTION AVAILABLE | VL800TK5 This part replaces 34120-41FD0.

34120-41FD1

Unavailable

9

SPEEDOMETER (KILO) | VL800K5 E28

34120-41FA0

Unavailable

9

SPEEDOMETER (KILO) | VL800TK5 E28

34120-41FC0

Unavailable

10

BOLT

34186-41F00

Unavailable

11

.CUSHION

34996-43410

Unavailable

12

SCREW

34183-14F00

Unavailable

13

SCREW

34149-16B00

Unavailable

14

WASHER

34181-21D00

Unavailable

15

GASKET, METER CASE

34153-41F00

Unavailable

16

SCREW (5X14)

09139-05025

Unavailable

17

SCREW (5X18)

09139-05032

Unavailable

18

NUT

09159-05019

Unavailable

19

GUIDE

34938-41F30

Unavailable

20

SENSOR, SPEED | Includes Item(s) 21 - 22

34990-41F10

Unavailable

21

SEAL

09286-44001

Unavailable

22

MAGNET

34983-27G00

Unavailable

23

CLAMP (L:145)

09407-14407

Unavailable

24

CLIP, SENSOR LEAD

09403-06410

Unavailable

25

REFLEX-REFLECTOR ASSY, FR SIDE

35950-14A00

Unavailable

26

NUT This part replaces 08316-10053.

08316-1005A

Unavailable
