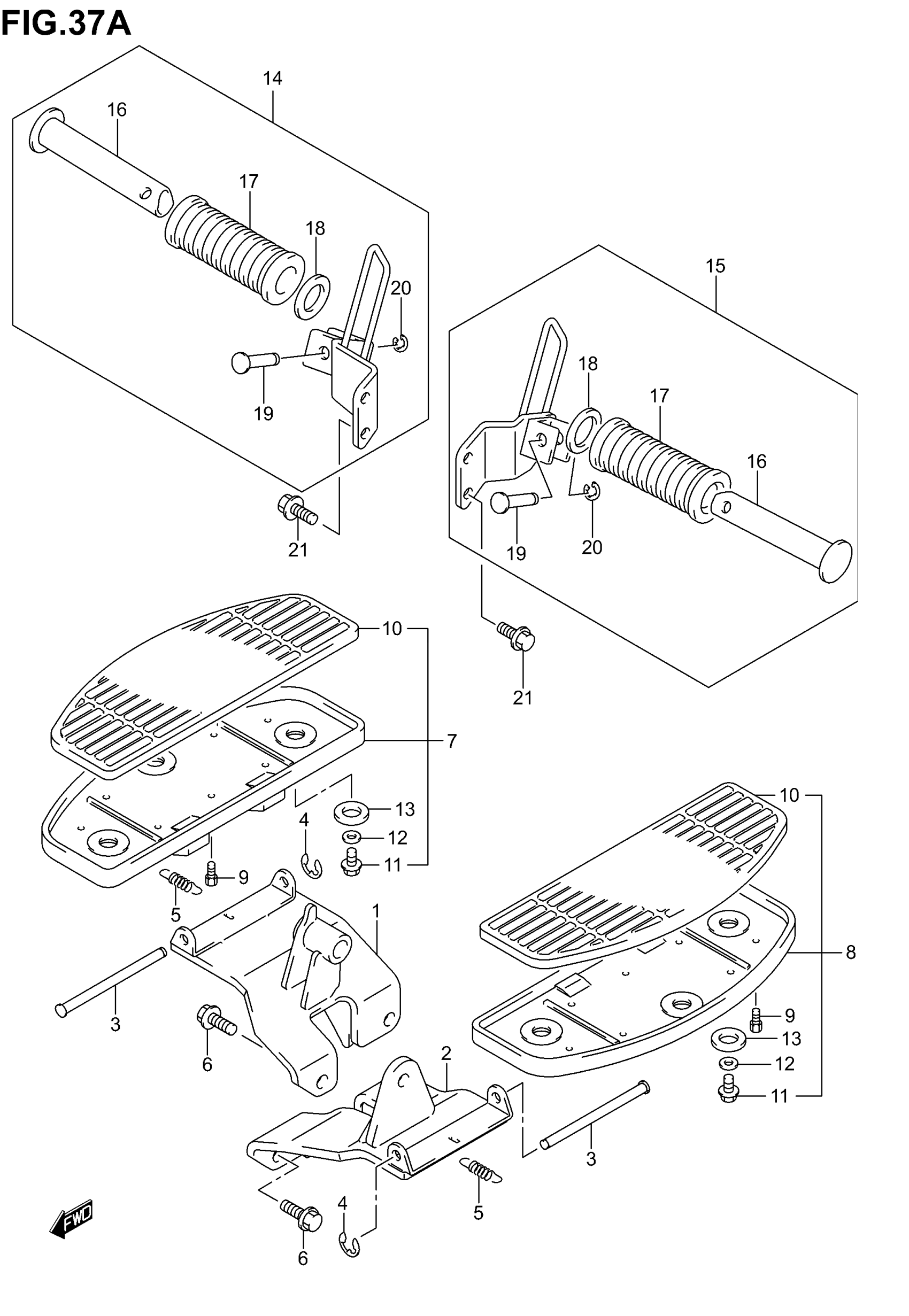

2005 Suzuki VL800 Footrest Diagram

2005 Suzuki VL800 Footrest Diagram

#

Description
Price

1

BRACKET, FRONT FOOTREST RH This part replaces 43510-41F10.

43510-41F20

Unavailable

2

BRACKET, FRONT FOOTREST LH This part replaces 43520-41F10.

43520-41F30

Unavailable

3

PIN,FRONT FOOTREST

43539-10F00

Unavailable

4

CIRCLIP This part replaces 08332-11063.

08332-1106A

Unavailable

5

SPRING

09443-11033

Unavailable

6

BOLT This part replaces 01580-10303.

01580-1030A

Unavailable

7

FOOTREST ASSY,F This part replaces 43501-41F10.

43501-41F11

Unavailable

8

FOOTREST ASSY,F | Includes Item(s) 9 - 13 This part replaces 43502-41F10.

43502-41F11

Unavailable

9

.BOLT,BANK SENSOR

43576-07D01

Unavailable

10

RUBBER, FRONT FOOTREST

43550-41F10

Unavailable

11

BOLT This part replaces 01550-06103.

01550-0610A

Unavailable

12

WASHER This part replaces 09160-06503.

09160-06054

Unavailable

13

.CUSHION This part replaces 09320-10036.

09320-10077

Unavailable

14

FOOTREST ASSY, PILLION RH

43600-41F00

Unavailable

15

FOOTREST ASSY, PILLION LH | Includes Item(s) 16 - 20

43700-41F00

Unavailable

16

BAR

43610-03001

Unavailable

18

WASHER

09160-19024

Unavailable

19

PIN

43636-25D00

Unavailable

20

E RING This part replaces 08332-11043.

08332-1104A

Unavailable

21

BOLT (8X16) This part replaces 01550-08163.

01550-0816A

Unavailable
