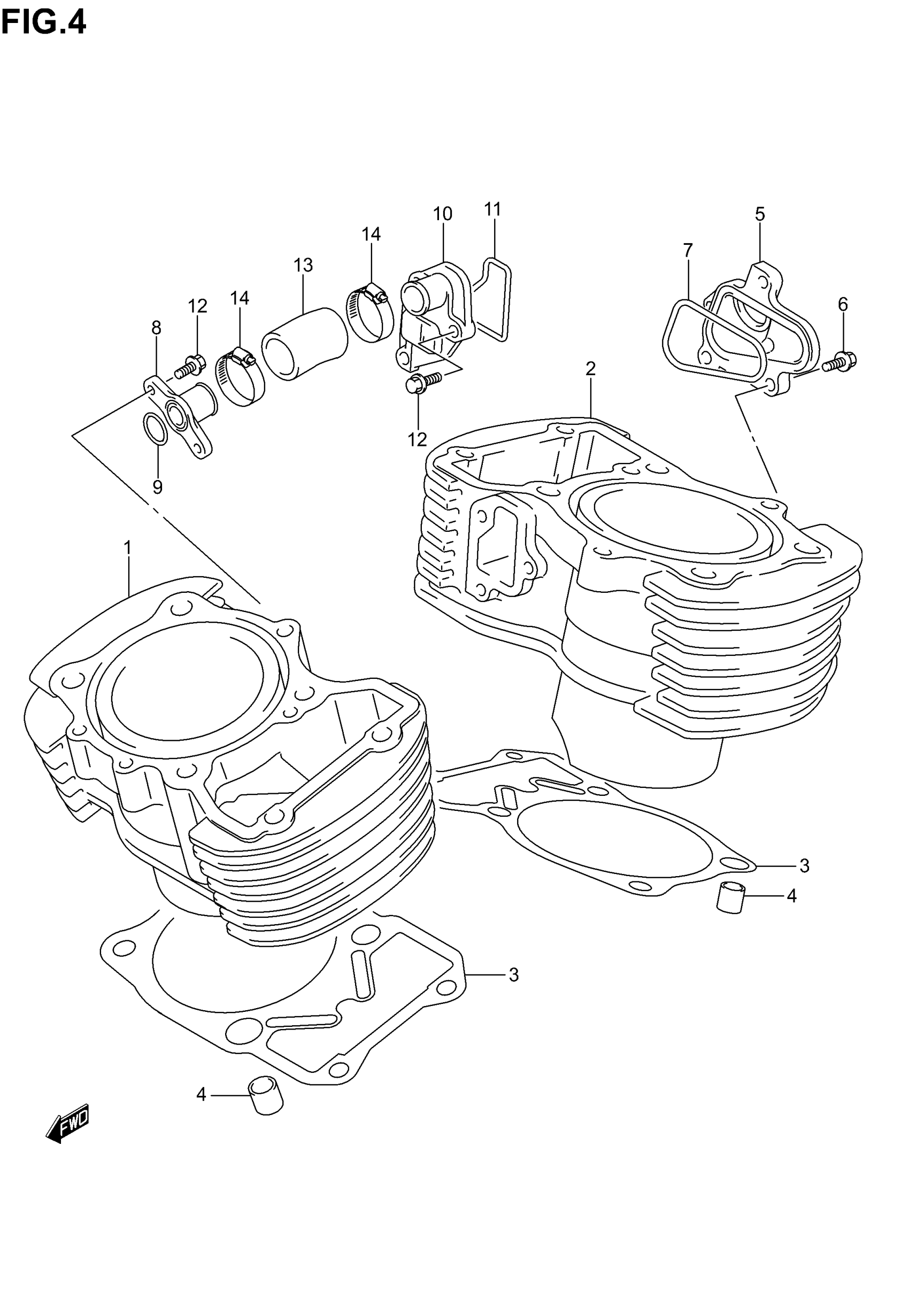

Suzuki VL800 (2005) CYLINDER Diagram

#

Description
Price

1

CYLINDER, FRONT

11210-41F00-0F0

Unavailable

2

CYLINDER, REAR

11220-41F00-0F0

Unavailable

3

GASKET, CYLINDER

11241-41F00

Unavailable

4

KNOCK PIN

04211-13189

Unavailable

5

CONNECTOR, WATER INLET | MODEL K1/K2/K3/K4 This part replaces 11237-39A20.

11237-41F00

Unavailable

5

CONNECTOR, WATER INLET | MODEL K5

11237-41F00

Unavailable

6

..BOLT This part replaces 01547-06203.

01547-0620B

Unavailable

7

O RING | MODEL K1/K2/K3/K4

11247-38A00

Unavailable

8

UNION, WATER INLET | MODEL K1/K2/K3/K4 This part replaces 11235-45C10.

11235-41F00

Unavailable

8

UNION, WATER INLET | MODEL K5

11235-41F00

Unavailable

9

O RING

09280-16005

Unavailable

10

UNION, OUTLET

17892-41F00

Unavailable

11

O-RING,CYL OUTLET UNION

17899-41F00

Unavailable

12

BOLT This part replaces 01547-06163.

01547-0616B

Unavailable

13

HOSE, CYLINDER JOINT

17851-01A00

Unavailable

14

CLAMP

09402-28511

Unavailable
