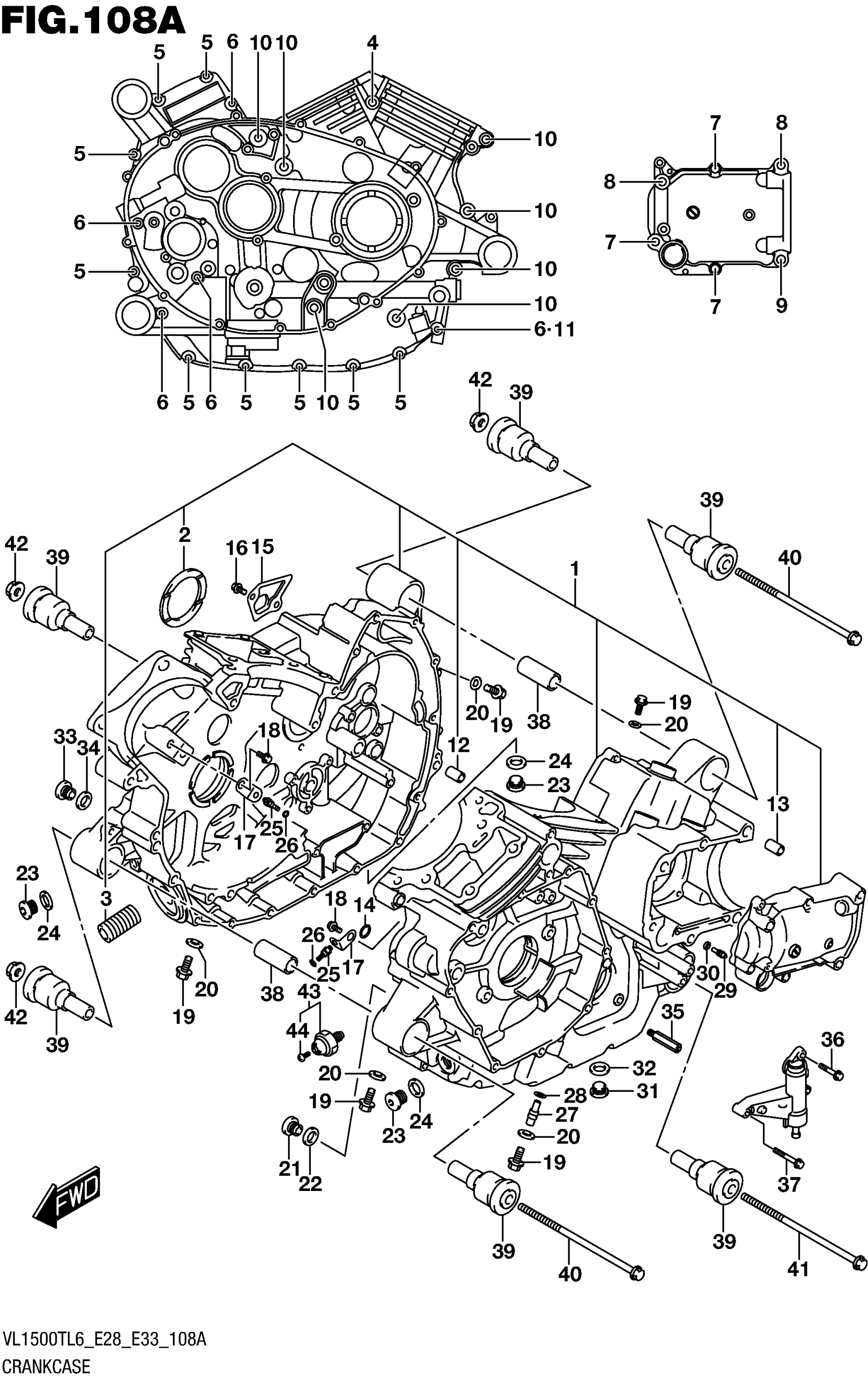

Suzuki VL1500TL6 (2016) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET

11301-40881

Unavailable

2-1

.BEARING, CRANK THRUST

12228-40H00-0A0

Unavailable

2-1

(T:1.925-1.950)

12228-40H00-0A0

Unavailable

2-2

.BEARING, CRANK THRUST

12228-40H00-0B0

Unavailable

2-2

(T:1.950-1.975)

12228-40H00-0B0

Unavailable

2-3

.BEARING, CRANK THRUST

12228-40H00-0C0

Unavailable

2-3

(T:1.975-2.000)

12228-40H00-0C0

Unavailable

2-4

.BEARING, CRANK THRUST

12228-40H00-0D0

Unavailable

2-4

(T:2.000-2.025)

12228-40H00-0D0

Unavailable

2-5

.BEARING, CRANK THRUST

12228-40H00-0E0

Unavailable

2-5

(T:2.025-2.050)

12228-40H00-0E0

Unavailable

2-6

.BEARING, CRANK THRUST

12228-40H00-0F0

Unavailable

2-6

(T:2.050-2.075)

12228-40H00-0F0

Unavailable

3

UNION,OIL STAND

16591-06B01

Unavailable

4

.BOLT (8X110)

09103-08134

Unavailable

5

BOLT

01547-0645A

Unavailable

6

.BOLT

01547-0685A

Unavailable

7

.BOLT

01550-0845A

Unavailable

8

.BOLT

01550-0860A

Unavailable

9

.BOLT

01550-0870A

Unavailable

10

.BOLT

01550-0880A

Unavailable

11

.GASKET (5.8X13X1.2)

09168-06023

Unavailable

12

PIN,CRANKCASE

11319-33E50

Unavailable

13

.PIN (8.4X11X20)

09206-11007

Unavailable

14

O RING (D:1.9,ID:12.6)

09280-12009

Unavailable

15

PLATE, OIL SEPARATOR

11313-40H00

Unavailable

16

BOLT

01547-0612A

Unavailable

17

PLATE, PISTON JET REAR

16439-38B00

Unavailable

18

BOLT

01547-0612A

Unavailable

19

BOLT (8X12)

01550-0812A

Unavailable

20

GASKET (8.2X14X1)

09168-08016

Unavailable

21

PLUG (10X10)

09248-10010

Unavailable

22

GASKET (10X14X3.6)

09168-10002

Unavailable

23

PLUG (16X8)

09248-16012

Unavailable

24

GASKET (16X22X2)

09168-16002

Unavailable

25

JET, PISTON-COOLING (0.8)

09493-80009

Unavailable

26

O RING (D:1.2,ID:4)

09280-04004

Unavailable

27

JET(12)

09493-24009

Unavailable

28

O RING (D:1.2,ID:4)

09280-04004

Unavailable

29

JET, OIL GALY

09493-36004

Unavailable

30

O RING (D:1.2,ID:4)

09280-04004

Unavailable

31

PLUG (14X20) | OIL DRAIN

09247-14036

Unavailable

32

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

33

PLUG, SHAFT This part replaces 09248-14012.

09248-14011

Unavailable

34

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

35

BOLT, SEC DRIVE UNIT COVER

11372-22H00

Unavailable

36

BOLT

01547-0620A

Unavailable

37

BOLT

01547-0630A

Unavailable

38

SPACER, ENGINE MOUNTING

11611-48G00

Unavailable

39

BUSH, ENGINE MOUNTING

11652-40H20

Unavailable

40

BOLT (10X215)

09103-10041-A05

Unavailable

41

BOLT (10X195)

09103-10118

Unavailable

42

NUT

08319-3110A

Unavailable

43

SWITCH ASSY,OIL PRESSURE This part replaces 37820-33D10.

37820-33D11

Unavailable

44

.BOLT

37822-33D00

Unavailable
