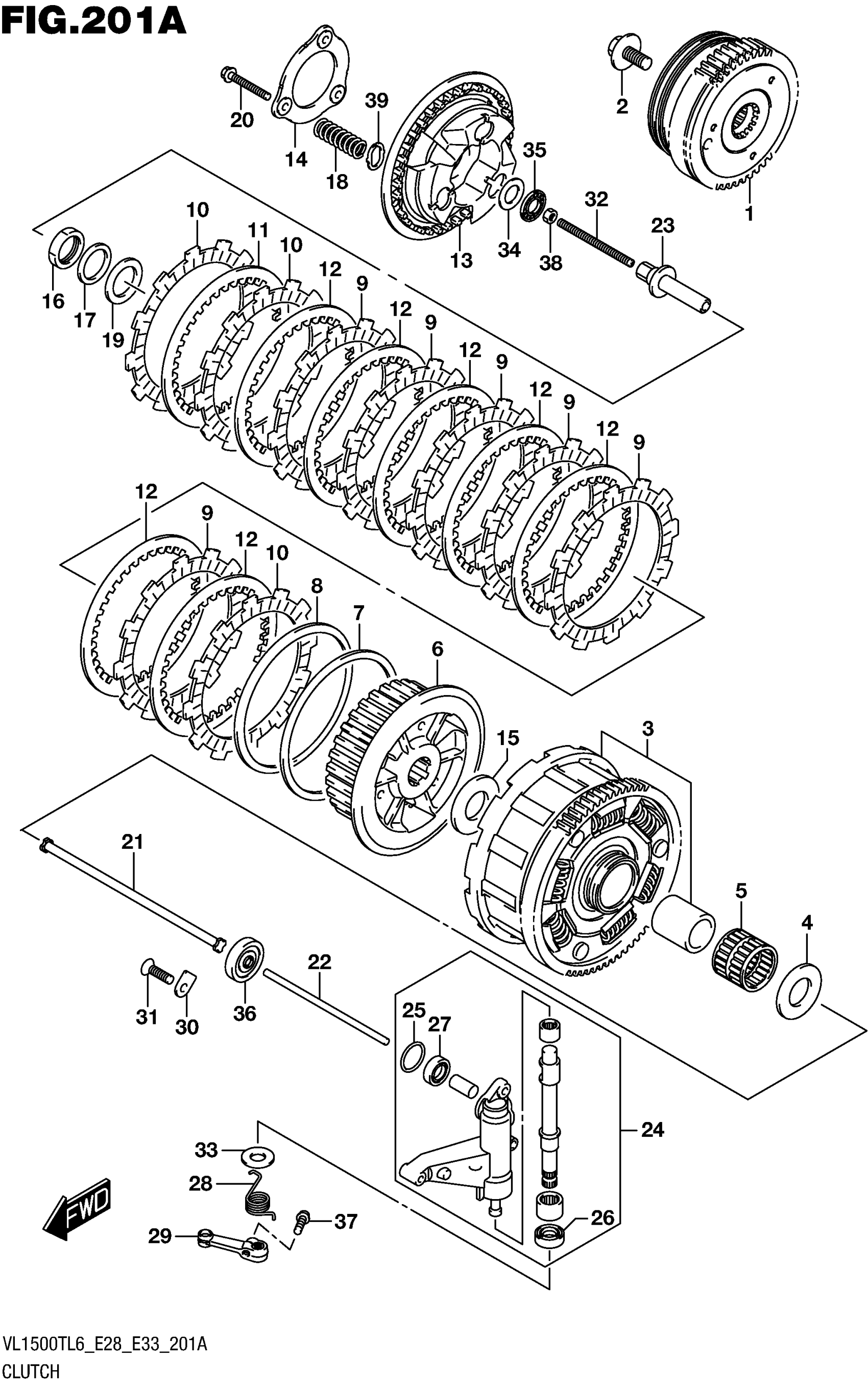

2016 Suzuki VL1500TL6 Clutch Diagram
#
1
GEAR, PRIMARY DRIVE (NT:54)
21100-40821
Unavailable
2
BOLT (14X28)
09103-14010
Unavailable
3
GEAR This part replaces 21200-40890.
21200-40891
Unavailable
4
WASHER (25X52X2.5)
09160-25074
Unavailable
5
BEARING (35X40X39.8)
09263-35013
Unavailable
6
HUB, CLUTCH SLEEVE
21411-06J10
Unavailable
7
.SEAT,WAVE WASHER
21471-24F00
Unavailable
8
.WASHER,CLUTCH PLATE WAVE
21472-24F00
Unavailable
9
PLATE, CLUTCH DRIVE (T:3.8)
21441-31J00
Unavailable
10
.PLATE,CLUTCH DRIVE NO.2 (T:3
21442-31J00
Unavailable
11
.PLATE,CLUTCH DRIVEN NO.2 (T:
21452-31J00
Unavailable
12
.PLATE,CLUTCH DRIVEN NO.1 (T:
21451-24F00
Unavailable
13
.DISC,CLUTCH PRESSURE
21462-31J10
Unavailable
14
.PLATE,STOPPER
21414-31J00
Unavailable
15
.WASHER (25X50X2.5)
09160-25056
Unavailable
16
NUT
09159-24010
Unavailable
17
WASHER
09164-24008
Unavailable
18
SPRING, CLUTCH
21413-06J10
Unavailable
19
SHIM (25X38X1)
09181-25223
Unavailable
20
.BOLT,CLUTCH SPRING
21412-31J00
Unavailable
21
ROD, CLUTCH
23110-24F00
Unavailable
22
ROD, CLUTCH PUSH LH
23111-40H00
Unavailable
23
PIECE, CLUTCH PUSH
23121-41G00
Unavailable
24
CAMSHAFT SET, CLUTCH RELEASE
23120-41810
Unavailable
25
O RING (D:2.5,ID:21)
09280-21008
Unavailable
26
.OIL SEAL (10X20X6)
09282-10012
Unavailable
27
.OIL SEAL (10X17X5)
09285-10004
Unavailable
28
SPRING, CLUTCH RELEASE RETURN
23125-48G00
Unavailable
29
ARM, CLUTCH RELEASE
23271-48G10
Unavailable
30
RETAINER
24741-20A00
Unavailable
31
SCREW (6X12)
09126-06011
Unavailable
32
SCREW (6X73)
09134-06015
Unavailable
33
WASHER (10.5X24X1)
09160-10020
Unavailable
34
WASHER (15.5X28X1)
09160-15045
Unavailable
35
BEARING (15X28X2)
09263-15003
Unavailable
36
OIL SEAL (6X18X5)
09283-06005
Unavailable
37
BOLT
01547-0620A
Unavailable
38
NUT
08310-0006A
Unavailable
39
.SEAT,CLUTCH SPRING
21415-31J00
Unavailable
