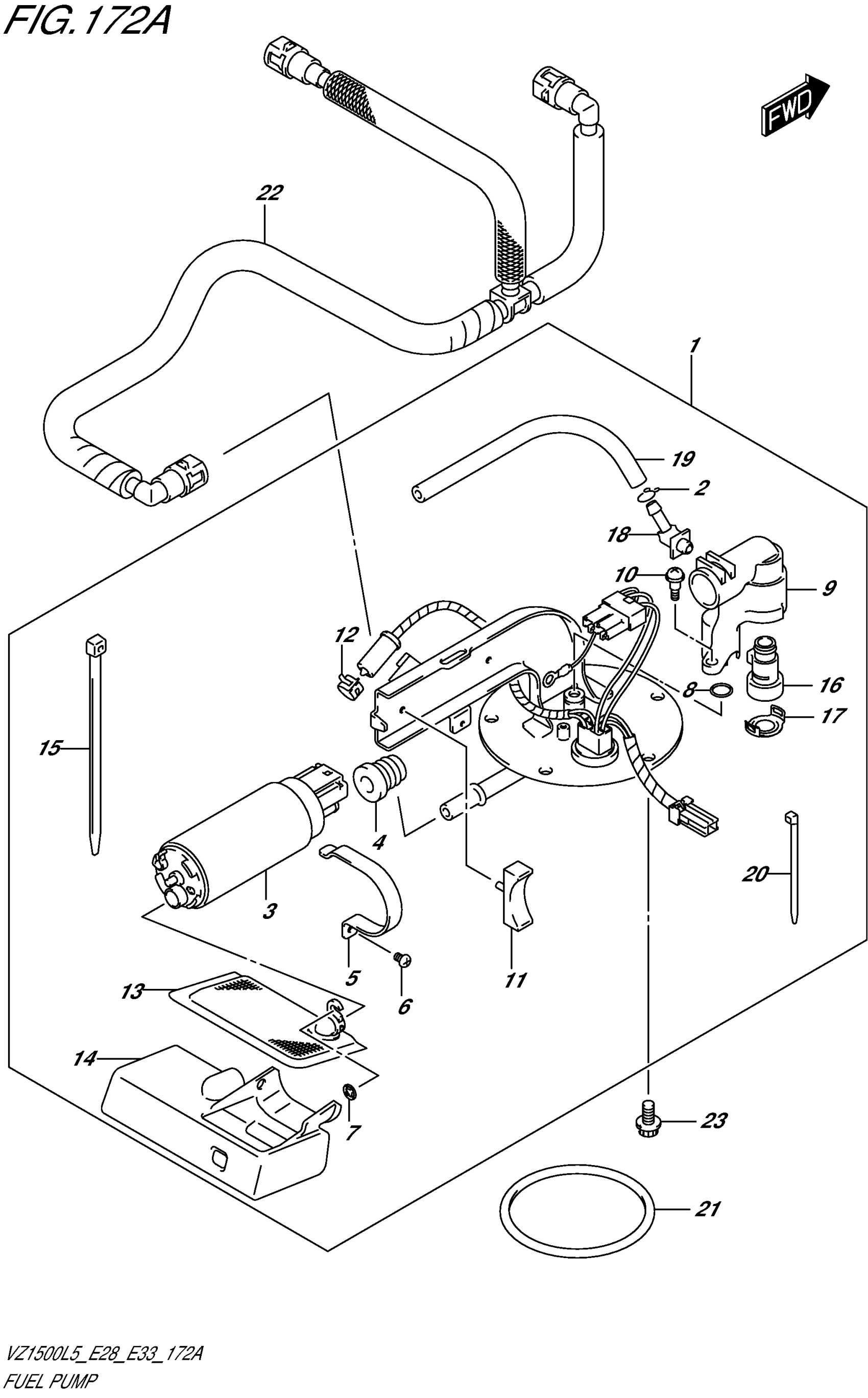

2015 Suzuki VL1500L5 Fuel Pump Diagram

2015 Suzuki VL1500L5 Fuel Pump Diagram

#

Description
Price

1

PUMP ASSY,FUEL This part replaces 15100-40H00.

15100-40H01

Unavailable

2

CLIP

13693-24F00

Unavailable

3

PUMP

15110-48G00

Unavailable

4

.INSULATOR This part replaces 15114-48G00.

15114-48G01

Unavailable

5

HOLDER

15115-14G00

Unavailable

6

SCREW

15116-48G00

Unavailable

7

PLATE

15119-14G00

Unavailable

8

O RING

15125-48G00

Unavailable

9

ADAPTER

15131-48G00

Unavailable

10

SCREW

15135-48G00

Unavailable

11

INSULATOR

15141-48G00

Unavailable

12

CLAMP

15175-48G00

Unavailable

13

FILTER

15420-22H00

Unavailable

14

COVER

15425-40H00

Unavailable

15

BAND

15426-48G00

Unavailable

16

REGULATOR

15610-48G00

Unavailable

17

CLIP

15613-48G00

Unavailable

18

JOINT

15614-48G00

Unavailable

19

HOSE

15615-48G00

Unavailable

20

BAND

13432-43E00

Unavailable

21

O-RING

15201-35F00

Unavailable

22

HOSE

15810-40H01

Unavailable

23

BOLT

07120-0612A

Unavailable
