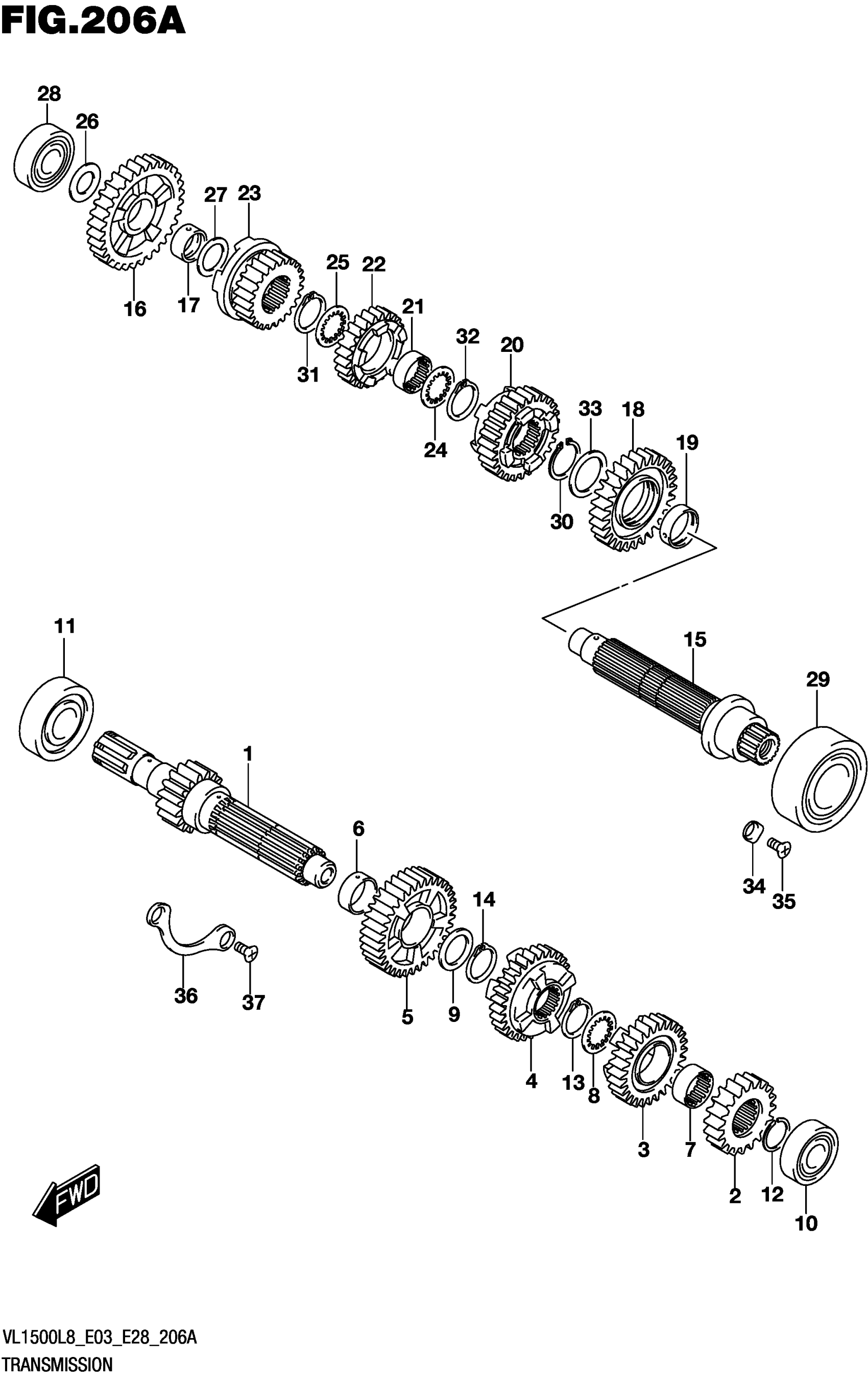

Suzuki VL1500BL8 (2018) TRANSMISSION Diagram

#

Description
Price

1

SHAFT

24120-40H00

Unavailable

2

GEAR,2ND DRIVE (NT:20)

24221-48G00

Unavailable

3

GEAR,3RD DRIVE (NT:28)

24231-48G10

Unavailable

4

GEAR

24241-06J00

Unavailable

5

GEAR

24251-40H00

Unavailable

6

BUSH,5TH DRIVE GEAR

24252-24F10

Unavailable

7

BUSH,6TH DRIVE GEAR

24262-24F10

Unavailable

8

LOCK WASHER (27X36X2.5)

09167-27003

Unavailable

9

SHIM (27X36X2.5)

09181-27014

Unavailable

10

BEARING (20X52X15) | LH

09262-20080

Unavailable

11

BEARING (25X62X17) | RH

09262-25153

Unavailable

12

CIRCLIP

09380-27004

Unavailable

13

CIRCLIP

09380-27006

Unavailable

14

CIRCLIP

09380-27006

Unavailable

15

SHAFT

24130-40H10

Unavailable

16

GEAR,1ST DRIVEN (NT:35)

24311-48G00

Unavailable

17

BUSH,1ST DRIVEN GEAR

24312-24F10

Unavailable

18

GEAR,2ND DRIVEN (NT:28)

24321-48G10

Unavailable

19

BUSH,2ND DRIVEN GEAR

24322-48G00

Unavailable

20

GEAR

24331-06J00

Unavailable

21

BUSH,DRIVEN GEAR

24332-24F10

Unavailable

22

GEAR

24341-40H00

Unavailable

23

GEAR

24351-40H00

Unavailable

24

WASHER,LOCK (30X38X2) | LH

09167-30008

Unavailable

25

WASHER,LOCK (30X38X2) | RH

09167-30008

Unavailable

26

SHIM (22X34X1) | RH

09181-22223

Unavailable

27

SHIM (24X34X1) | LH

09181-24005

Unavailable

28

BEARING (22X56X16) | RH

09262-22024

Unavailable

29

BEARING (35X72X27) | LH

09267-35004

Unavailable

30

CIRCLIP

09380-30009

Unavailable

31

CIRCLIP | RH

09380-30009

Unavailable

32

CIRCLIP | LH

09380-30009

Unavailable

33

WASHER

08211-30403

Unavailable

34

RETAINER

24741-20A00

Unavailable

35

SCREW (6X12)

09126-06011

Unavailable

36

RETAINER

24741-27A00

Unavailable

37

SCREW (6X12)

09126-06011

Unavailable
