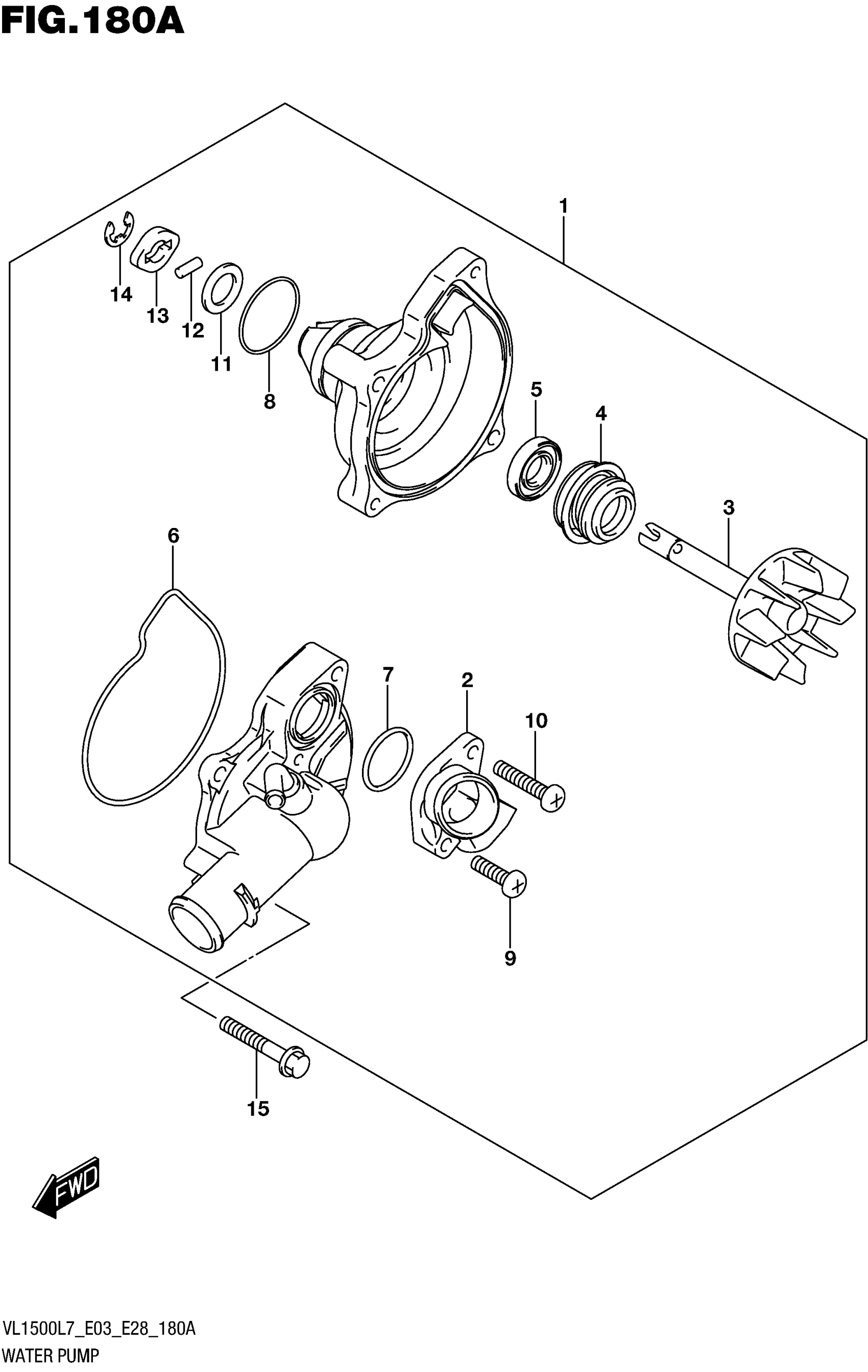

Suzuki VL1500BL7 (2017) WATER PUMP Diagram

#

Description
Price

1

PUMP ASSY,WATER This part replaces 17400-40H00.

17400-40H01

Unavailable

2

.CONNECTOR

17412-40H00

Unavailable

3

.IMPELLER

17491-40H00

Unavailable

4

.SEAL,MECHANICAL This part replaces 17470-02F10.

17470-02F11

Unavailable

5

.SEAL,OIL (10X21X5)

17461-48G00

Unavailable

6

O RING This part replaces 17418-40H00.

17418-40H01

Unavailable

7

.O RING This part replaces 17417-38A00.

17417-38A01

Unavailable

8

.O-RING

17435-33400

Unavailable

9

.SCREW

02112-0620A

$1.55

10

.SCREW

02112-0635A

Unavailable

11

.WASHER

17432-07G00

Unavailable

12

.PIN

17482-03G00

Unavailable

13

.CAP

17432-11H00

Unavailable

14

.E-RING

08332-1108A

Unavailable

15

BOLT

01547-0645A

Unavailable
