2016 Suzuki VL1500BL6 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2016 Suzuki VL1500BL6, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

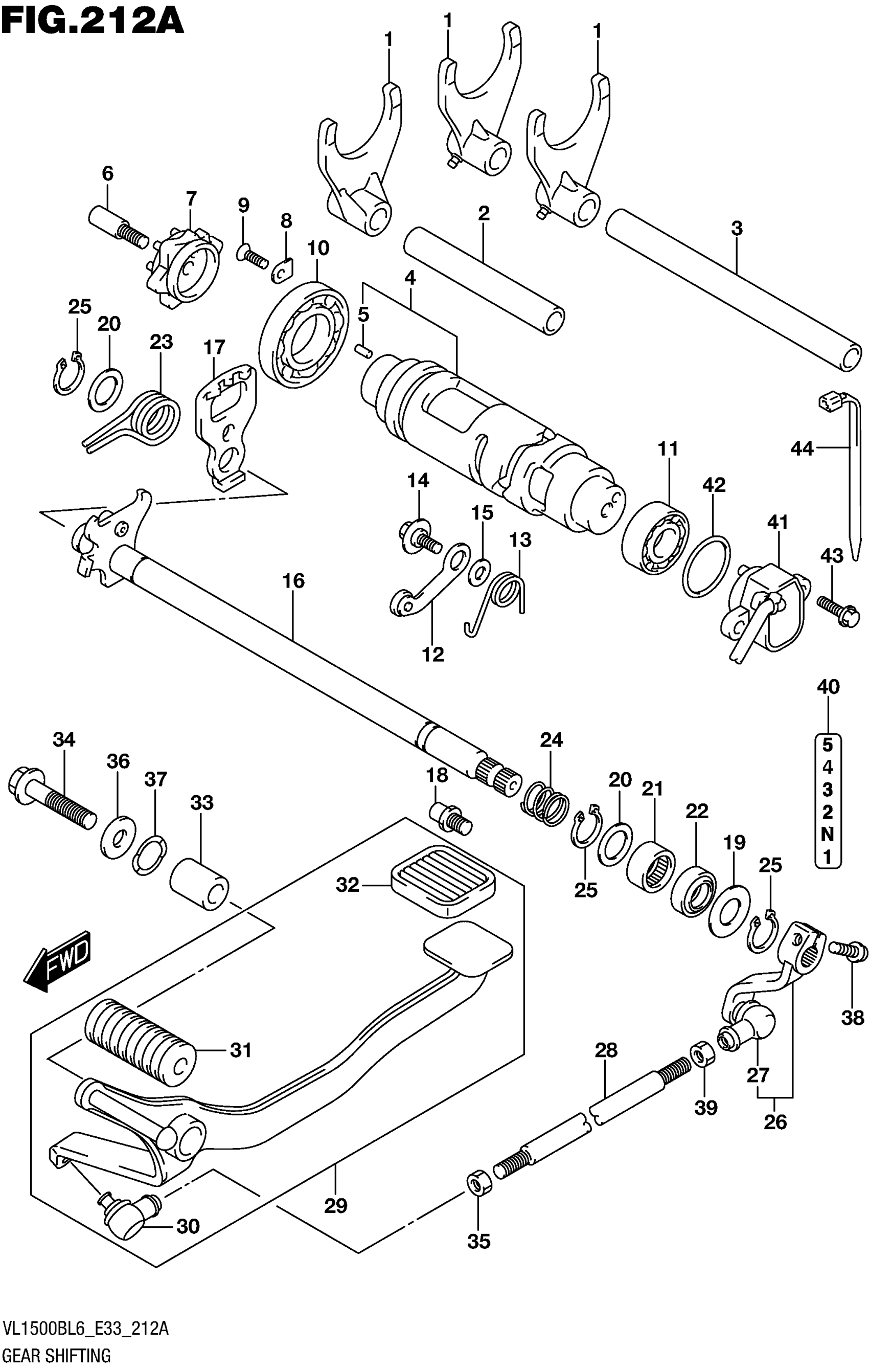

2016 Suzuki VL1500BL6 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFT This part replaces 25211-17E01.

25211-17E02

3
Out of stock

2

SHAFT, GEAR SHIFT FORK NO.1

25411-38B01

1
Out of stock

3

SHAFT,GEAR SHIFT FORK NO.1

25411-44B00

1
Out of stock

4

CAM, GEAR SHIFT

25310-06J00

1
Out of stock

5

PIN (4X13.8)

04221-04089

1
Out of stock

6

STOPPER, SHIFT CAM DRIVE PLAT

25312-42F01

1
Out of stock

7

PLATE, GEAR SHIFT CAM

25381-13E00

1
Out of stock

8

RETAINER

24741-20A00

2
Out of stock

9

SCREW (6X12)

09126-06011

2
Out of stock

10

BEARING | RH

08113-69050

1
Out of stock

11

BEARING (25X32X12) | LH

09263-25018

1
Out of stock

12

STOPPER, SHIFT CAM

25350-24F00

1
Out of stock

13

SPRING, SHIFT CAM STOPPER ARM

25355-06J00

1
Out of stock

14

BOLT (6X14.3)

09111-06041

1
Out of stock

15

WASHER

08211-06141

1
Out of stock

16

SHAFT, GEAR SHIFT

25510-40H00

1
Out of stock

17

PLATE,GEAR SHIFT CAM DRIVE This part replaces 25512-06G10.

25512-06G20

1
Out of stock

18

STOPPER, GEAR SHIFT ARM

25671-01011

1
Out of stock

19

WASHER (14X29X0.8) | LH

09160-14016

1
Out of stock

20

SHIM (14X22X1)

09181-14167

2
Out of stock

21

BEARING (14X20X12)

09263-14027

1
Out of stock

22

OIL SEAL (14X22X6)

09283-14006

1
Out of stock

23

SPRING

09440-17009

1
Out of stock

24

SPRING

09444-20012

1
Out of stock

25

CIRCLIP

08331-3114A

3
Out of stock

26

ARM,GEAR SHIFT This part replaces 25520-40H00.

25520-40H01

1
Out of stock

27

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

28

ROD, GEAR SHIFT LINK

25525-17C20

1
Out of stock

29

LEVER ASSY,GEAR This part replaces 25600-06J10.

25600-06J11

1
Out of stock

30

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

31

.RUBBER, FRONT

25652-10F00

1
Out of stock

32

.RUBBER, REAR

43151-01400

1
Out of stock

33

SPACER, GEAR SHIFT LEVER

25617-22H00

1
Out of stock

34

BOLT (10X40)

09103-10300

1
Out of stock

35

NUT | LH

09140-06025

1
Out of stock

36

WASHER (10.5X24X2.3)

09160-10093

1
Out of stock

37

WASHER

09164-18009

1
Out of stock

38

BOLT

01547-0620A

1
Out of stock

39

NUT

08310-0006A

1
Out of stock

40

LABEL, GEAR SHIFT

68392-38B00

1
Out of stock

41

SENSOR ASSY,GEA This part replaces 37730-18H02.

37730-18H03

1
Out of stock

42

O RING (D:2.4,ID:26.2)

09280-26005

1
Out of stock

43

BOLT

07120-0516A

2
Out of stock

44

CLAMP (L:125)

09407-14403

1
Out of stock
