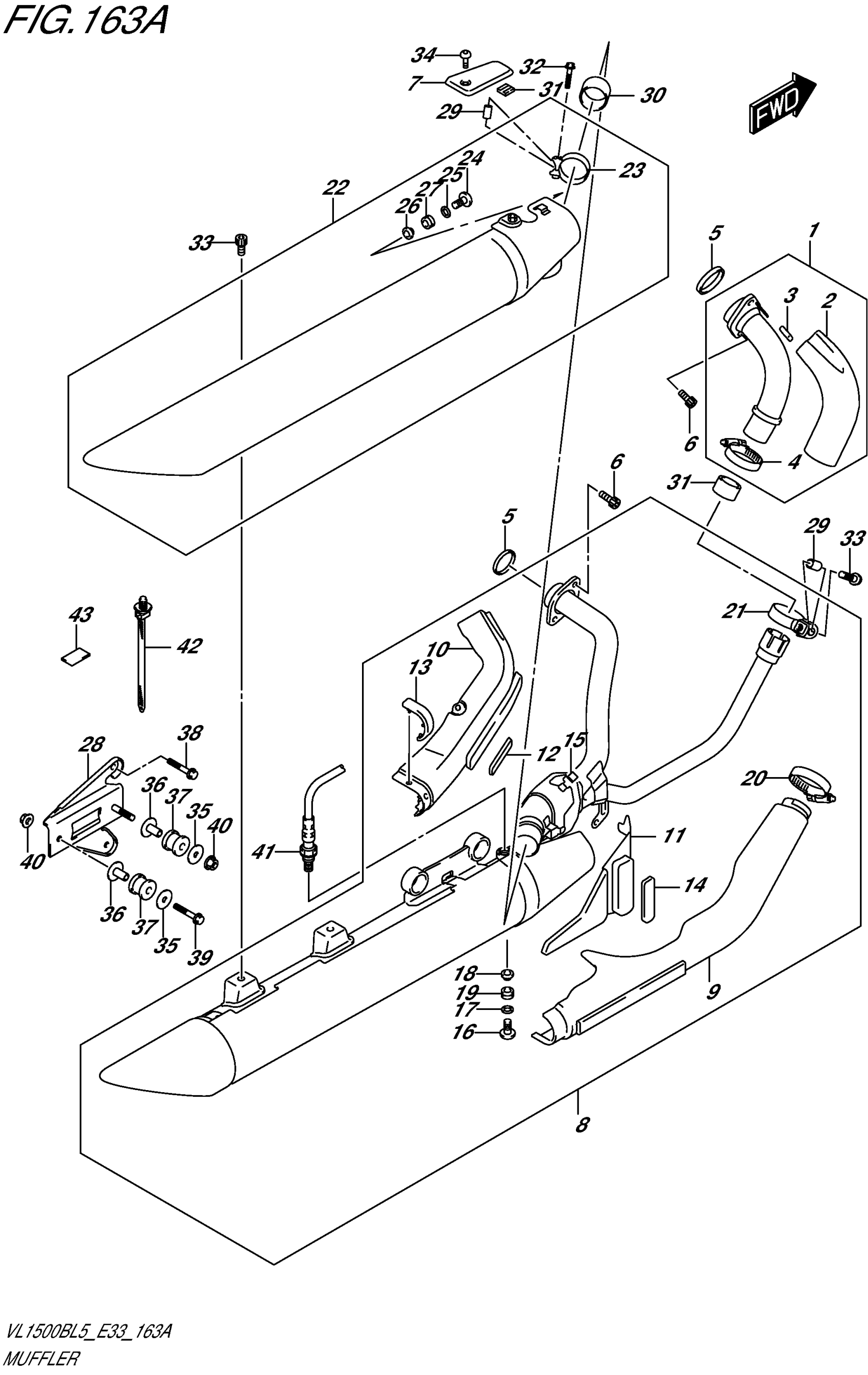

Suzuki VL1500BL5 (2015) MUFFLER Diagram
#
1
PIPE, EXHAUST FRONT
14150-40H11
Unavailable
2
COVER,EXH PIPE FR
14159-40H10
Unavailable
3
GROMMET
14795-10FA0
Unavailable
4
CLAMP
09402-45503
Unavailable
5
GASKET, EXHAUST PIPE
14181-31D00
Unavailable
6
BOLT (8X30)
09106-08175
Unavailable
7
COVER, MUFFLER REAR UPPER
14260-06J10
Unavailable
8
MUFFLER, FRONT
14305-06J21
Unavailable
9
COVER, EXHAUST FRONT
14170-06J10
Unavailable
10
COVER, EXHAUST REAR
14180-06J11
Unavailable
11
COVER, EXHAUST CENTER
14250-06J11
Unavailable
13
CUSHION, EXHAUST PIPE COVER
14782-06J00
Unavailable
15
GROMMET
14795-10FA0
Unavailable
17
WASHER (6.5X20X1)
09160-06141
Unavailable
18
SPACER (6.2X8.4X10.9)
09180-06331
Unavailable
20
CLAMP
09402-45503
Unavailable
21
CLAMP, CONNECTOR
14459-40H00
Unavailable
22
BODY, MUFFLER REAR
14340-06J21
Unavailable
23
CONNECTOR
14459-40H00
Unavailable
25
WASHER (6.5X20X1)
09160-06141
Unavailable
26
SPACER (6.2X8.4X10.9)
09180-06331
Unavailable
28
BRACKET, MUFFLER SUPPORT
14410-40H00
Unavailable
29
SPACER, MUFFLER CLAMP
14458-45G10
Unavailable
30
CONNECTOR
14771-40H00
Unavailable
31
GROMMET
14795-10FA0
Unavailable
32
BOLT (8X35)
09103-08365
Unavailable
33
BOLT (8X20)
09106-08107
Unavailable
34
SCREW (6X10)
09139-06172
Unavailable
36
SPACER (8.6X12X27.1)
09180-08156
Unavailable
38
BOLT (8X16)
01550-0816A
Unavailable
39
BOLT
01550-0845A
Unavailable
41
SENSOR, OXYGEN
18213-48G00
Unavailable
42
CLAMP (L:154)
09407-17403
Unavailable
43
CUSHION, O2 SENSOR LEAD
44558-45G00
Unavailable
