CRANKCASE (VL1500BL4 E28)

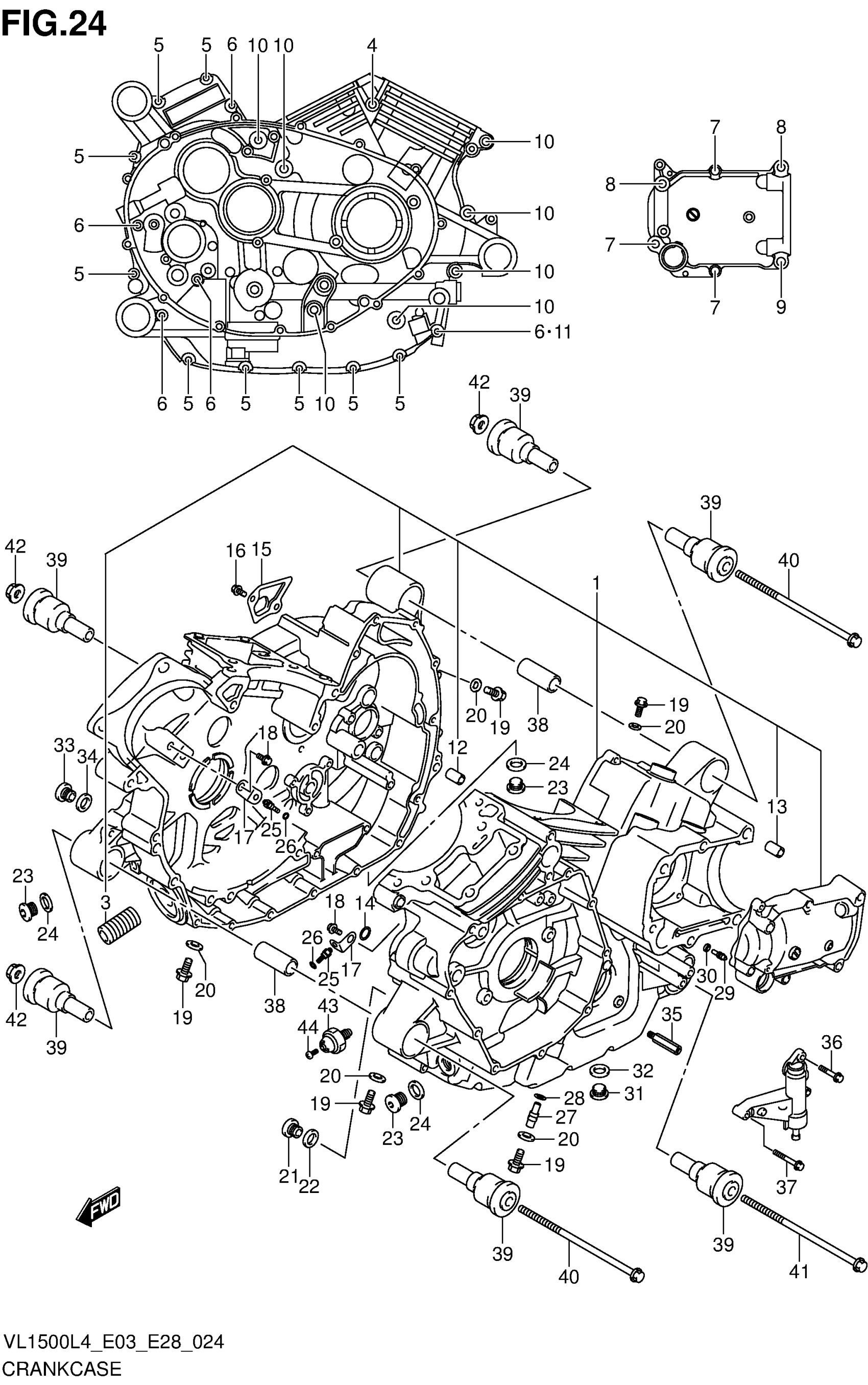

2014 Suzuki VL1500BL4 Crankcase Diagram
Find the part on the Crankcase diagram for your 2014 Suzuki VL1500BL4, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
2
BEARING, CRANK THRUST (T:1.925-1.950) | SEE ILLUSTRATION ON FIG.7
12228-40H00-0A0
2
BEARING, CRANK THRUST (T:1.950-1.975)
12228-40H00-0B0
2
BEARING, CRANK THRUST (T:1.975-2.000)
12228-40H00-0C0
2
BEARING, CRANK THRUST (T:2.000-2.025)
12228-40H00-0D0
2
BEARING, CRANK THRUST (T:2.025-2.050)
12228-40H00-0E0
2
BEARING, CRANK THRUST (T:2.050-2.075)
12228-40H00-0F0
3
UNION,OIL STAND
16591-06B01
5
BOLT
01547-0645A
6
BOLT
01547-0685A
7
BOLT
01550-0845A
11
GASKET (5.8X13X1.2)
09168-06023
14
O RING (D:1.9,ID:12.6)
09280-12009
15
PLATE, OIL SEPARATOR
11313-40H00
16
BOLT
01547-0612A
17
PLATE, PISTON JET REAR
16439-38B00
18
BOLT
01547-0612A
19
BOLT (8X12)
01550-0812A
20
GASKET (8.2X14X1)
09168-08016
21
PLUG (10X10)
09248-10010
23
PLUG (16X8)
09248-16012
24
GASKET (16X22X2)
09168-16002
25
JET, PISTON COOLING (0.8)
09493-80009
27
JET, MISSION OIL (1.2)
09493-24009
32
GASKET (13.8X18.8X4.8)
09168-14002
33
PLUG, SHAFT This part replaces 09248-14012.
09248-14011
34
GASKET (13.8X18.8X4.8)
09168-14002
36
BOLT
01547-0620A
38
SPACER, ENGINE MOUNTING
11611-48G00
39
BUSH, ENGINE MOUNTING
11652-40H20
41
BOLT (10X195)
09103-10118
42
NUT
08319-3110A
43
SWITCH ASSY,OIL PRESSURE This part replaces 37820-33D10.
37820-33D11
44
BOLT
37822-33D00
