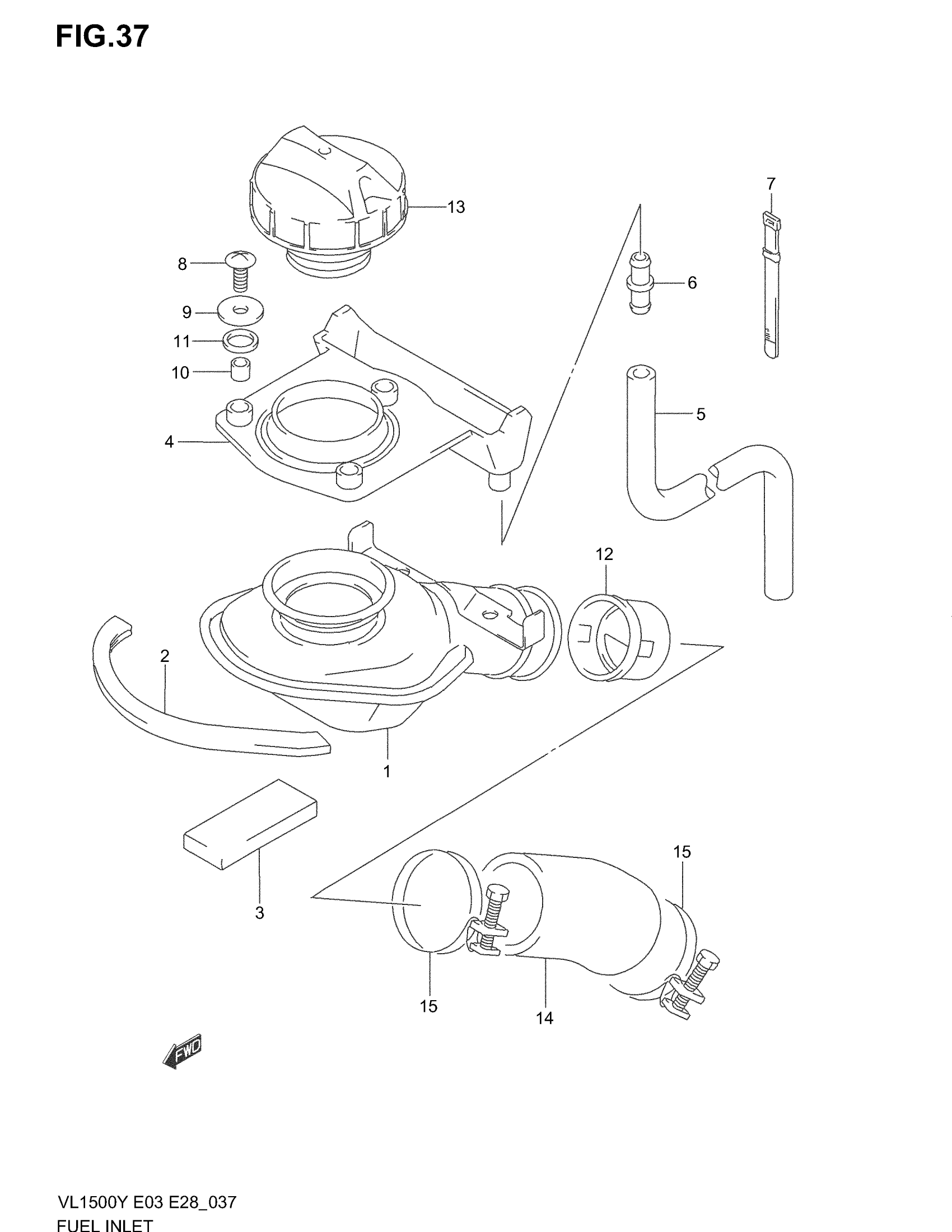

Suzuki VL1500 (2004) FUEL INLET Diagram

#

Description
Price

1

INLET, FUEL TANK

44190-10F00

Unavailable

2

MOLDING

68241-04X50-00B

Unavailable

3

CUSHION

11179-45D00

Unavailable

4

TRAY,FUEL TANK This part replaces 44261-10F00.

44261-10F01

Unavailable

5

HOSE(7X10.2X200 This part replaces 09352-70103-00B.

09352-70104-00B

Unavailable

6

JOINT

09367-08001

Unavailable

7

CLAMP

09407-18402

Unavailable

8

SCREW This part replaces 02142-05163.

02142-0516A

Unavailable

9

WASHER

09160-05046

Unavailable

10

SPACER

09180-05047

Unavailable

11

CUSHION,FUEL TA This part replaces 44559-10F00.

44559-10F01

Unavailable

12

VALVE, FUEL INLET

89280-50F00

Unavailable

13

CAP ASSY, FUEL TANK | MODEL W/X/Y/K1/K2 This part replaces 44200-10F00.

44200-10F01

Unavailable

13

CAP ASSY, FUEL TANK | MODEL K3/K4

44200-10F01

Unavailable

14

HOSE,FUEL TANK This part replaces 44422-10F00.

44422-10F01

Unavailable

15

CLAMP

09400-52312

Unavailable
