1988 Yamaha VK540 (VK540M) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1988 Yamaha VK540 (VK540M), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

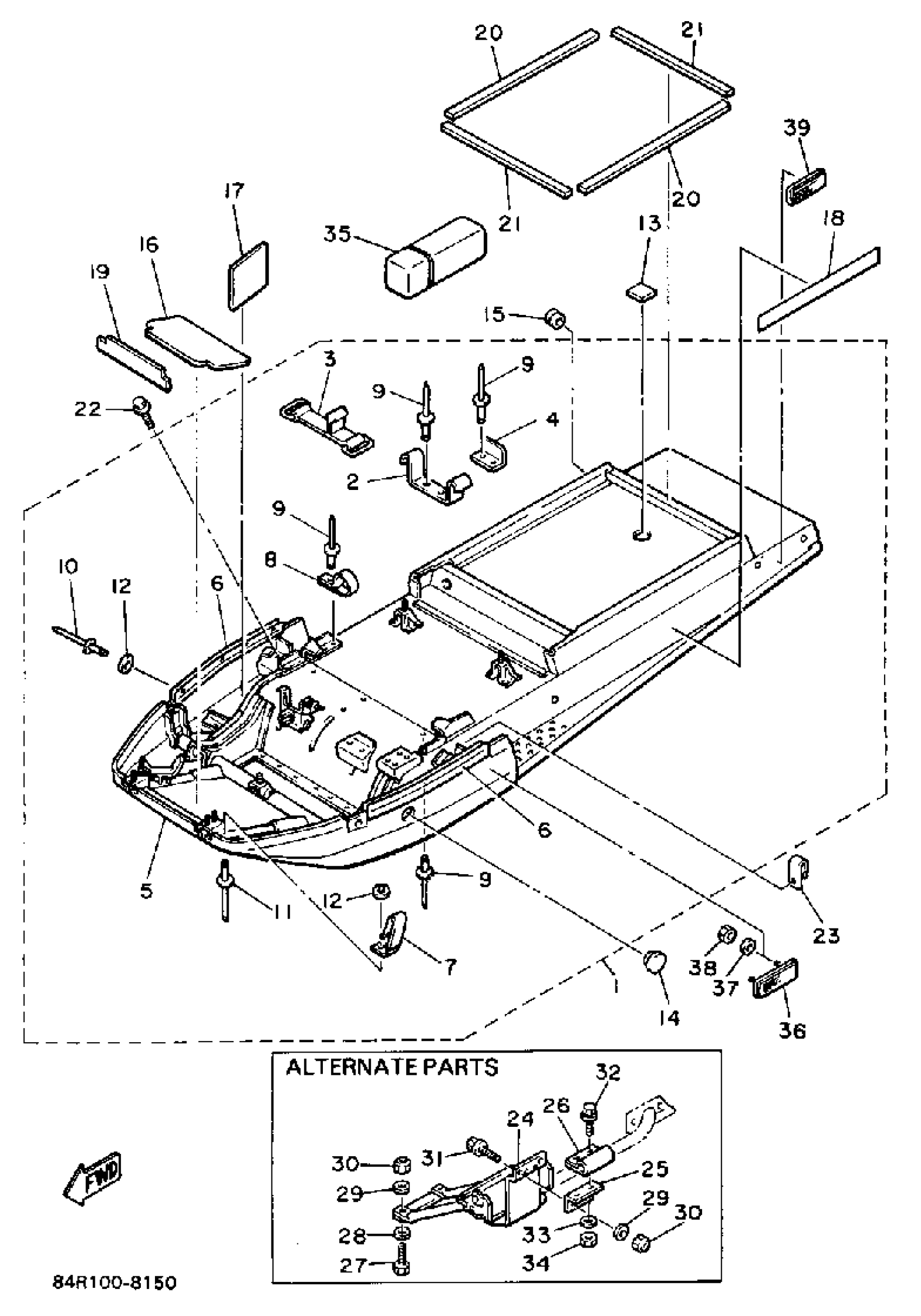

1988 Yamaha VK540 (VK540M) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

83R-21910-00-00

1
Out of stock

2

BRACKET, TOOL BOX FITTING

81E-21945-00-00

1

$18.51

In stock

3

BAND, BATTERY

4J2-82131-01-00

1

$24.15

In stock

4

BRACKET, TOOL BOX FITTING

83R-21955-00-00

1

$8.55

In stock

5

PANEL,SUB FRAME 1

86V-21912-00-00

1
Out of stock

6

. TRIM 1

83R-2196T-00-00

1
Out of stock

7

. CLAMP

90463-06059-00

1
Out of stock

8

CLAMP

90462-10236-00

1

$8.97

In stock

9

RIVET, BLIND

90267-48060-00

1

$2.00

In stock

10

RIVET, BLIND (8M6)

90267-48051-00

1

$1.88

In stock

11

RIVET, BLIND

90267-48018-00

1

$7.35

In stock

12

WASHER, PLATE

90201-04027-00

1
Out of stock

13

COVER 3

8CR-2198J-00-00

—

$3.11

In stock

14

PLUG (8H8)

90338-44093-00

1

$13.91

In stock

15

GROMMET (438)

90480-15061-00

1

$6.68

In stock

16

SHIELD, NOISE

83R-2199F-00-00

1
Out of stock

17

SHIELD, NOISE 2

83R-2199J-00-00

1
Out of stock

18

EMBLEM 4

83R-77354-00-00

1
Out of stock

19

TAPE 1

82M-7717E-00-00

—

$5.05

In stock

20

TAPE 1

83R-7717E-00-00

—

$4.54

In stock

21

TAPE 1

83R-7717E-00-00

—

$4.54

In stock

22

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

23

CLAMP

90465-08135-00

1
Out of stock

24

BRACKET, BATTERY

83R-2199G-00-00

1
Out of stock

25

BRACKET, BATTERY

83R-82128-00-00

1
Out of stock

26

BRACKET, BATTERY 2

83R-82158-00-00

1
Out of stock

27

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

28

WASHER, PLATE (8K2)

90201-06778-00

—

$3.69

In stock

29

WASHER, PLATE (4F4)

90201-063A5-00

—

$6.88

In stock

30

NUT, NYLON

95707-06300-00

—

$3.20

In stock

31

BOLT, FLANGE

95817-06020-00

—

$2.69

In stock

32

BOLT, FLANGE(4LN)

95817-08025-00

—

$6.17

In stock

33

WASHER, PLATE (397)

90201-08100-00

—

$6.17

In stock

34

NUT, NYLON

95717-08300-00

—

$2.57

In stock

35

TOOL KIT

85L-28100-01-00

—

$70.22

In stock

36

REFLECTOR ASSEMBLY

81E-85110-00-00

1
Out of stock

37

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

38

NUT, NYLON

95707-05300-00

—

$2.74

In stock

39

REAR REFLECTOR ASSY

81G-85130-00-00

—

$33.55

In stock
