1995 Yamaha VK540 II (VK540EV) Steering Diagram

← All diagrams

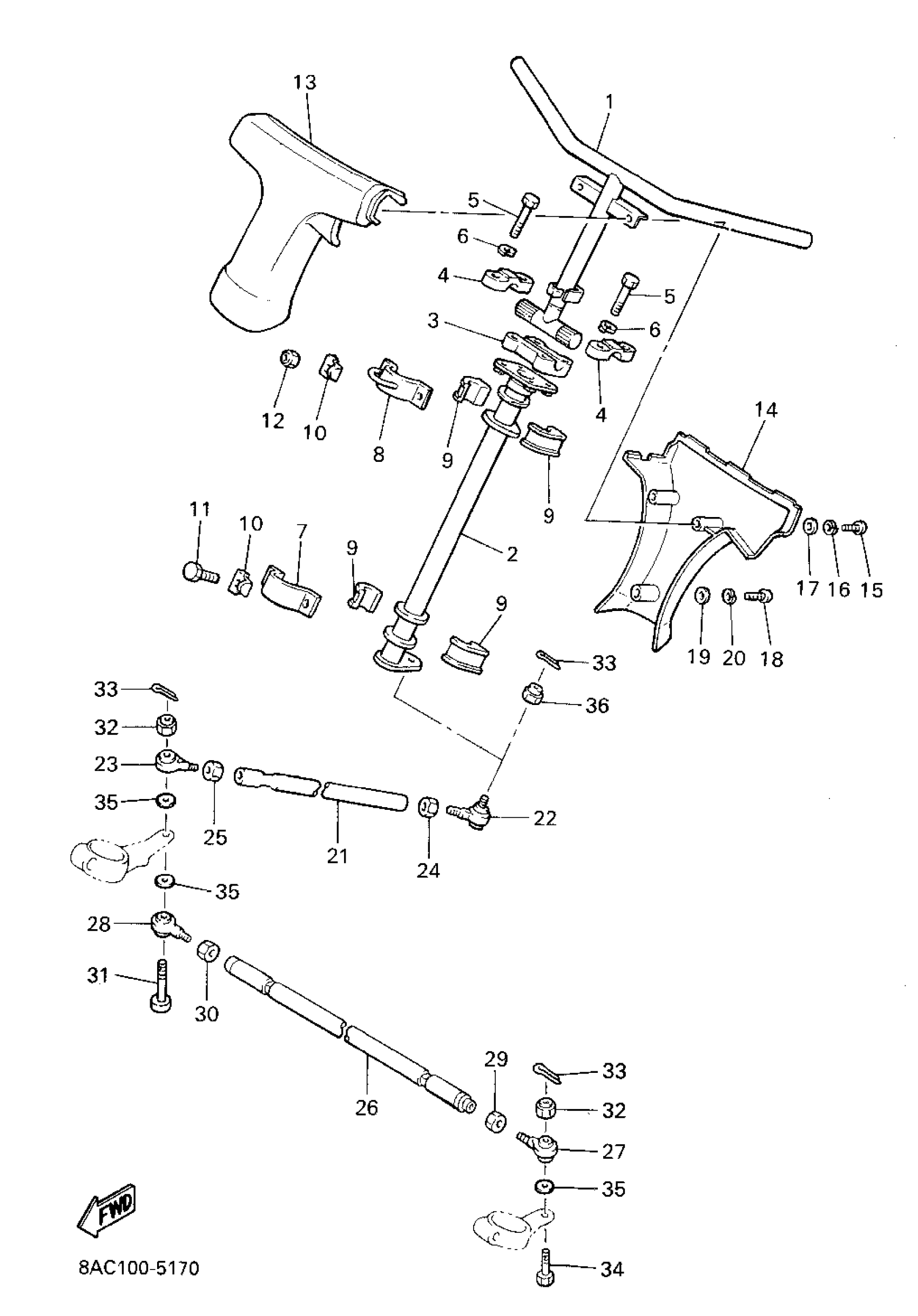

Find the part on the Steering diagram for your 1995 Yamaha VK540 II (VK540EV), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1995 Yamaha VK540 II (VK540EV) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

8AU-23811-00-00

1
Out of stock

2

COLUMN, STEERING 2

8AT-23813-01-00

—

$197.43

In stock

3

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

4

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

5

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

6

WASHER(JN5)

92907-08100-00

1

$5.98

In stock

7

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

8

HOLDER, BEARING

84M-23872-00-00

—

$16.78

In stock

9

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

10

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

11

BOLT, HEXAGON

97017-08016-00

1
Out of stock

12

NUT, NYLON

95717-08300-00

1

$2.57

In stock

13

PAD, STEERING

8W9-23815-00-00

—

$60.91

In stock

14

PAD,STEERING

88E-23817-00-00

1
Out of stock

15

SCREW, PAN HEAD

98517-05030-00

1

$7.92

In stock

16

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

17

WASHER(1RW)

92907-05600-00

—
Out of stock

18

GASKET, EXHAUST

98507-05008-00

—

$2.69

In stock

19

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock

20

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

21

ROD, STEERING RELAY

8AT-23821-00-00

—

$22.77

In stock

22

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

23

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

24

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

25

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

26

ROD, TIE

8AT-23831-00-00

—

$59.74

In stock

27

JOINT, UNIVERSAL 2

87S-23845-01-00

—

$45.86

In stock

28

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

29

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

30

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

31

—

$31.92

In stock

32

NUT, NYLON

95707-10300-00

—

$6.68

In stock

33

PIN, COTTER

91490-25020-00

—

$2.94

In stock

34

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

35

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

36

NUT, SELF-LOCKING (8J8)

90185-10085-00

—

$2.57

In stock
