1990 Yamaha VK540 (VK540EP) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1990 Yamaha VK540 (VK540EP), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

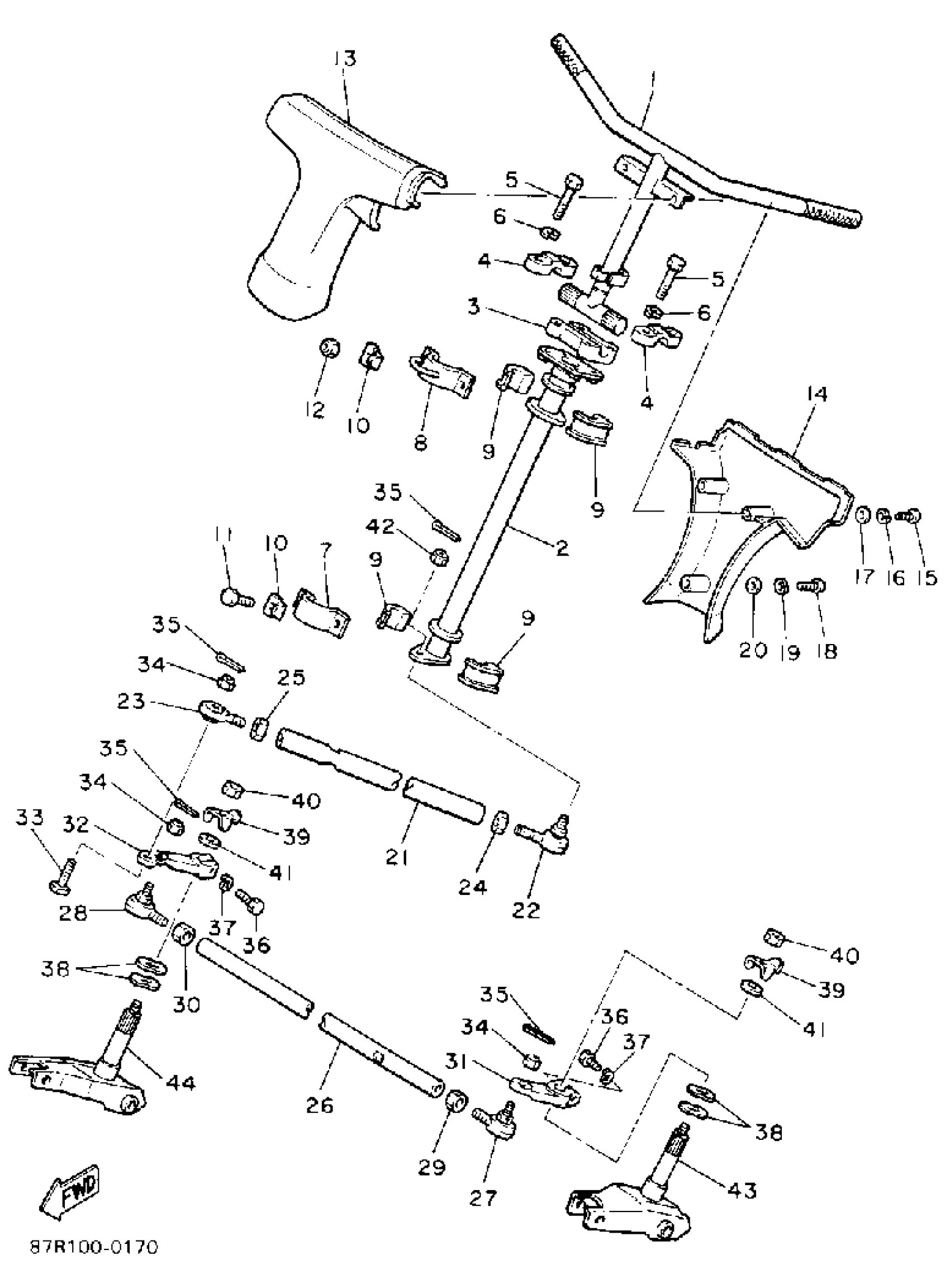

1990 Yamaha VK540 (VK540EP) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN,STEERING

87R-23811-00-00

1
Out of stock

2

COLUMN, STEERING 2

83R-23813-00-00

1
Out of stock

3

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

4

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

5

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

6

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

7

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

8

HOLDER, BEARING

84M-23872-00-00

—

$16.78

In stock

9

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

10

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

11

BOLT, HEXAGON

97017-08016-00

1
Out of stock

12

NUT, NYLON

95717-08300-00

1

$2.57

In stock

13

PAD, STEERING

8W9-23815-00-00

—

$60.91

In stock

14

PAD,STEERING

88E-23817-00-00

1
Out of stock

15

SCREW, PAN HEAD

98517-05030-00

1

$7.92

In stock

16

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

17

WASHER(1RW)

92907-05600-00

—
Out of stock

18

GASKET, EXHAUST

98507-05008-00

—

$2.69

In stock

19

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock

20

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

21

ROD, STEERING RELAY

83R-23821-00-00

—

$7.28

In stock

22

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

23

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

24

NUT (682)

95380-10700-00

1

$5.78

In stock

25

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

26

ROD, TIE

83R-23831-00-00

1
Out of stock

27

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

28

JOINT, UNIVERSAL 2

86X-23845-00-00

—

$54.20

In stock

29

NUT (682)

95380-10700-00

1

$5.78

In stock

30

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

31

ARM, OUTSIDE 1

8H8-23851-01-00

1
Out of stock

32

ARM, OUTSIDE 2

8H8-23852-01-00

1
Out of stock

33

BOLT

90109-10482-00

1
Out of stock

34

NUT, NYLON

95707-10300-00

—

$6.68

In stock

35

PIN, COTTER

91490-25020-00

—

$2.94

In stock

36

BOLT, HEXAGON

97017-08030-00

—

$6.85

In stock

37

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

38

WASHER PLATE 328171160000

90201-20276-00

—
Out of stock

39

WASHER, LOCK

90215-10096-00

1
Out of stock

40

NUT(3BM)

95314-10600-00

—

$1.74

In stock

41

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock

42

NUT, SELF-LOCKING (8J8)

90185-10085-00

—

$2.57

In stock

43

COLUMN, SKI 1

83R-23853-00-00

1
Out of stock

44

COLUMN, SKI 2

83R-23854-00-00

1
Out of stock
